WOLF | Design-Ventil UniAir 125 | für Wohnraumlüftung CWL

WOLF Design-Ventile für Wohnraumlüftung CWL

Das WOLF-Luftverteilsystem wurde für Lüftungsanlagen mit Wärmerückgewinnung in Wohn- und kleineren Industriegebäuden entwickelt. Dieses Set aus Zu- und Abluftventilen DN125, sowie Zubehörteilen kann nach eigenem Bedarf ganz individuell zusammengestellt werden.

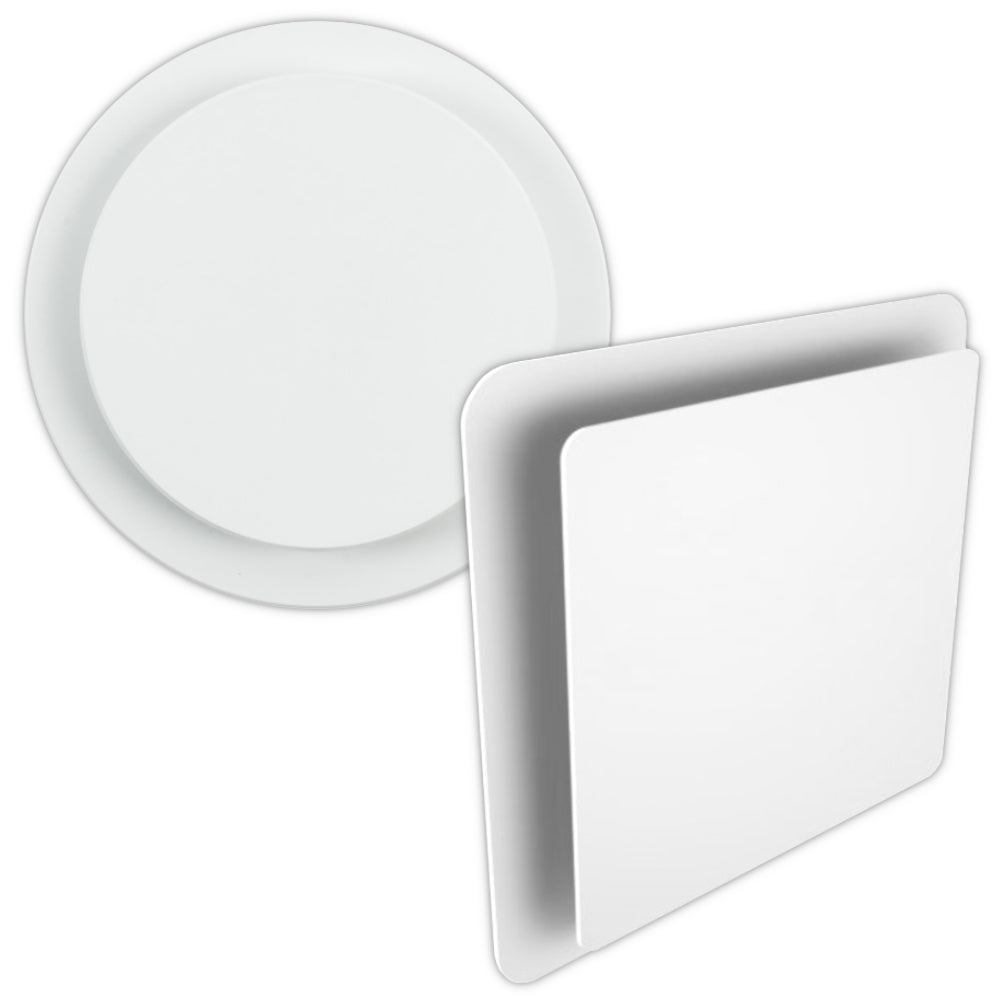

Die Design-Ventile für Zu- und Abluft sind aus weißem Kunststoff (Farbe RAL 9016) gefertigt. Sie sind mit einer Aufkantung versehen, sodass eine Verschmutzung der Decke bzw. der Wand vermieden wird. Es stehen runde und quadratische Ventile zur Verfügung.

Passendes Zubehör für die Montage

Für den Anschluss der Ventile können verschiedene Zubehörelemente optional ausgewählt werden. Die Anschlussteile verbinden die Ventile mit dem Kanalsystem. Sie weisen einen Winkel von 90° auf und sind mit einer antistatischen und antimikrobiellen Beschichtung versehen. Zum Schutz ist eine Abdeckung am Ventilschacht angebracht, diese sollte während der Installation nicht entfernt werden. Das gewünschte Ventil sollte erst nach Abschluss der Montage eingebaut werden. Gibt es für das Anschlussteil zu wenig Raum, so ist es möglich, den Ventilschacht mithilfe einer Säge problemlos abzulängen. Dazu sind über die gesamte Länge des Schachtes Hilfsmarkierungen angebracht.

Je nach verwendetem Kanalsystem sind verschiedene Anschlussteile auswählbar. Für das Rundkanalsystem sind die Ausführungen DN63 und DN75 vorgesehen. Durch Klick- und Dichtringe werden die Anschlussteile mit den Luftverteilschläuchen verbunden. Die Anschlussteile 50×100 und 50×140 können mittels Dichtringen mit dem Flachkanalsystem verbunden werden.

Jedes Anschlussteil wird bereits mit einem Verschlussdeckel für das Ventil und einer vormontierten Rohrkappe an einem Kanalanschlussstutzen ausgeliefert. Zusätzliche Rohrkappen können separat ausgewählt werden. Für einen Luftaustritt aus dem Ventil bis ca. 30 m³/h ist ein einziger Luftrohrstutzen ausreichend, der andere Stutzen wird dann mit der mitgelieferten Rohrkappe abgeschlossen. Soll der Luftaustritt aus dem Ventil zwischen 30 und 60 m³/h betragen, muss ein zweiter flexibler Luftverteilerschlauch angeschlossen werden.

Wählbare Ausführungen

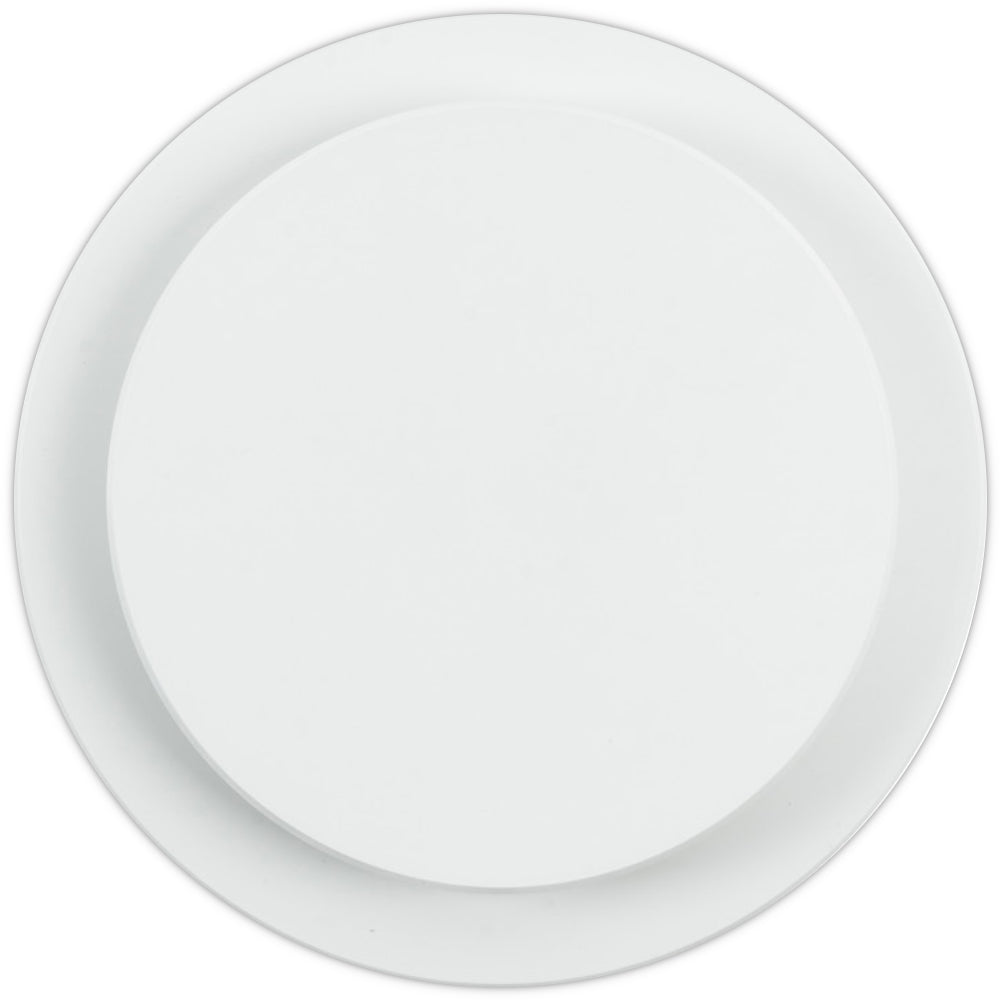

• Design-Ventil UniAir 125R für Zu- und Abluft, rund
• Design-Ventil UniAir 125Q für Zu- und Abluft, quadratisch

Wählbares Zubehör

• Anschlussteile: beschichtet; inklusive Verschlussdeckel und einer Rohrkappe; DN 63, DN75, 50×100 und 50×140
• Rohrkappe: für Luftanschlussstutzen; verhindert das Eindringen von Staub und Schmutz in das Kanalsystem (optional, wird bei jedem Anschlussteil mitgeliefert)
• Verlängerung: Kunststoff; mit einer Länge von 285 mm; für alle Anschlussteile
• Abdeckung: für Abdeckung des Ventilschachtes bei der Montage der Anschlussteile (10 Stück)
• Filtertüten: für Zu- und Abluftventile (5 Stück)
• Schalldämpfer und Volumenstromregler: wird in das Anschlussteil für das Ventil eingesetzt
• Klick- und Dichtringe: zum Verbinden der Formelemente
