WOLF Rundschlauch für Wohnraumlüftung CWL
Das WOLF-Luftverteilsystem wurde für Lüftungsanlagen mit Wärmerückgewinnung in Wohn- und kleineren Industriegebäuden entwickelt. Mit dem flexiblen Luftverteilschlauch wird die Lüftungsluft ab dem Luftverteiler zu den Bodengittern bzw. Ventilen gefördert. Um den Luftstrom zu verstärken, können auch zwei Schläuche nebeneinander an ein Gitter oder ein Ventil gelegt werden, die entsprechenden Anschlussteile sind dafür mit einem doppelten Luftstutzen ausgerüstet.

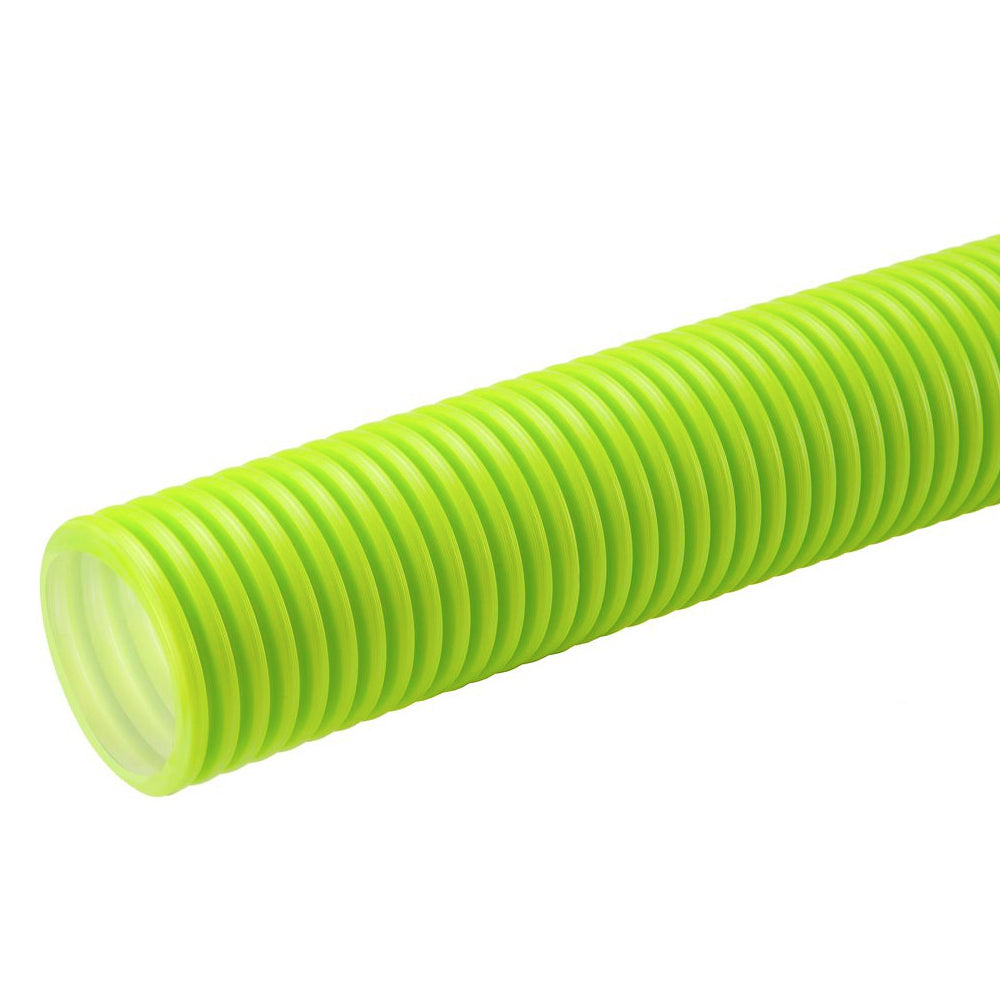

Der zweischichtige Aufbau, innen glatt und außen gewellt, garantiert eine gute Geräuschdämpfung durch geringen Strömungswiderstand, hohe Steifigkeit, gleichzeitig äußerste Flexibilität und ein geringes Gewicht. Der Schlauch kann auch in einer beschichteten Variante mit spezieller Innenhaut ausgewählt werden. Diese ist geruchsneutral und antimikrobiell aufgrund der Verwendung von umweltfreundlichem Werkstoff (PE) und hygienisch unbedenklichem Neumaterial. Zudem wirkt die leicht zu reinigende Beschichtung antistatisch und lässt nur minimale Staubablagerungen zu.
Das flexible Schlauchsystem zeichnet sich durch eine einfache und praktische Montage und damit erheblich verkürzte Montagezeiten aus. Der Einsatz von Sonder-Werkzeugen ist dabei nicht erforderlich. Durch die Verbindung der Luftschläuche mittels Klickverbinder ist eine Endlosverlegung möglich, die Abfall vermeidet. Die Verwendung von Dichtringen an den Verbindungen macht das System wasser- und luftdicht nach DIN EN 1610. Eine direkte Verlegung im Rohbeton, Estrich oder in Zwischendecken ist möglich.
| Merkmale | DN63 | DN75 |
| Ringsteifigkeit: | SR24 > 31,5 kN/m² | SR24 > 31,5 kN/m² |
| minimaler Biegeradius: | D | D |
| Außendurchmesser: | 63 mm | 75 mm |
| Innendurchmesser: | 52 mm | 63 mm |
| Stärke: | 5,5 mm | 6 mm |
Ein optimaler Betrieb wird erreicht, wenn die Volumenströme im Rohr auf ca. 3,0 m/s begrenzt werden (geringer Widerstand). Der Volumenstrom beträgt, bezogen auf diese Empfehlung, bei Einschlauchverlegung DN63 ca. ± 20 m³/h und bei Einschlauchverlegung DN75 ca. ± 30 m³/h.

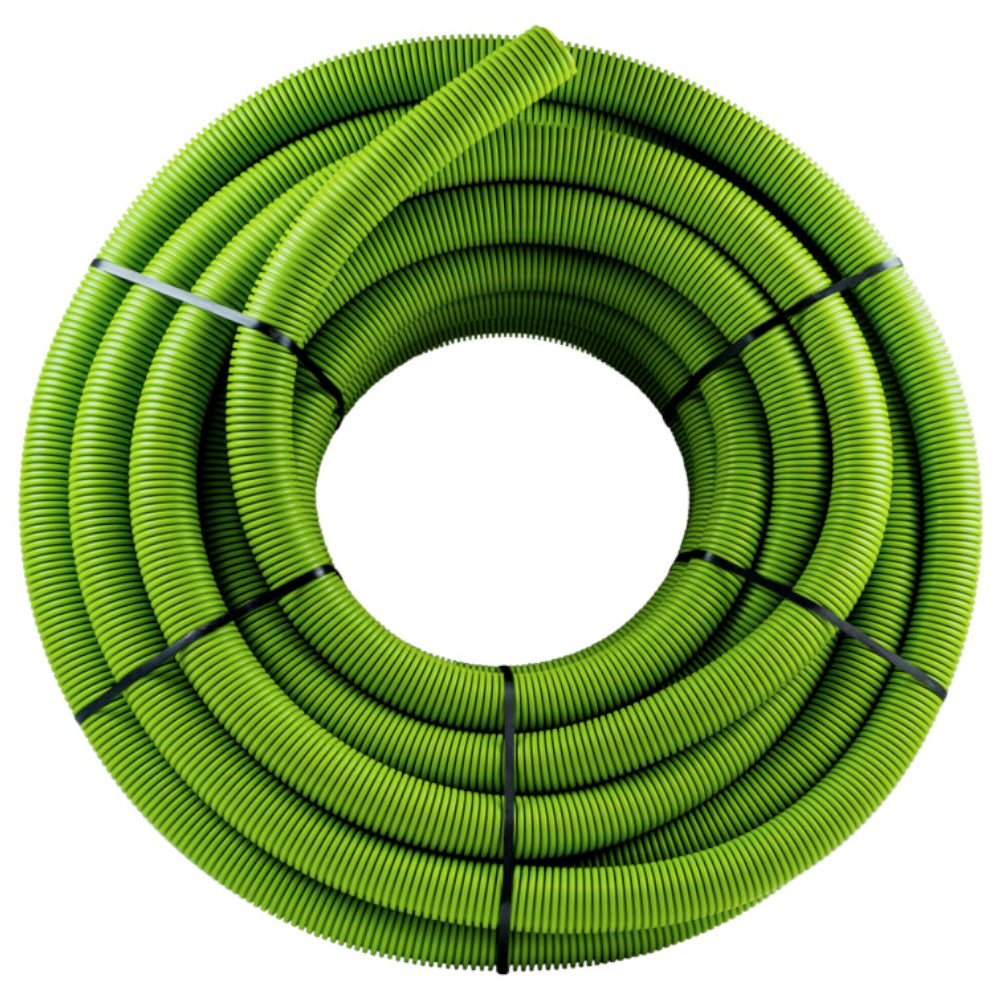

Wählbare Ausführungen
- DN63 unbeschichtet; 50 Meter
- DN63 beschichtet; 50 Meter
- DN75 unbeschichtet; 50 Meter
- DN75 beschichtet; 50 Meter
Wählbares Zubehör
- 90°-Bogen: beschichtet; ermöglicht das Verlegen des Kanals in einem engen Radius; DN63 und DN75
- Übergang 90°: beschichtet; verbindet einen Rundkanal DN75 mit dem Flachkanalsystem 50×100
- Winkeladapter: beschichtet; verbindet zwei Rundkanäle DN75 mit dem Flachkanalsystem 50×140
- Klickverbinder: beschichtet; ermöglicht die Verbindung zweier Kanalelemente; DN63 und DN75
- Klickringe: beschichtet; an jeder Verbindung des Luftverteilerschlauch mit einem anderen System-Bauteil; DN63 und DN75
- Dichtringe: zum Abdichten des Luftverteilersystem; an jeder Verbindung des Luftverteilerschlauch mit einem anderen System-Bauteil; DN63 und DN75
- Rohrkappe: für Rohr- oder Schlauchanschlüsse; verhindert das Eindringen von Staub und Schmutz in das Schlauchsystem; DN63 und DN75
- Universalschelle: zum Befestigen aller CWL-Luftkanalsysteme
