WOLF | Luftverteiler für Wohnraumlüftung CWL | DN125-180

WOLF Luftverteiler für Wohnraumlüftung CWL

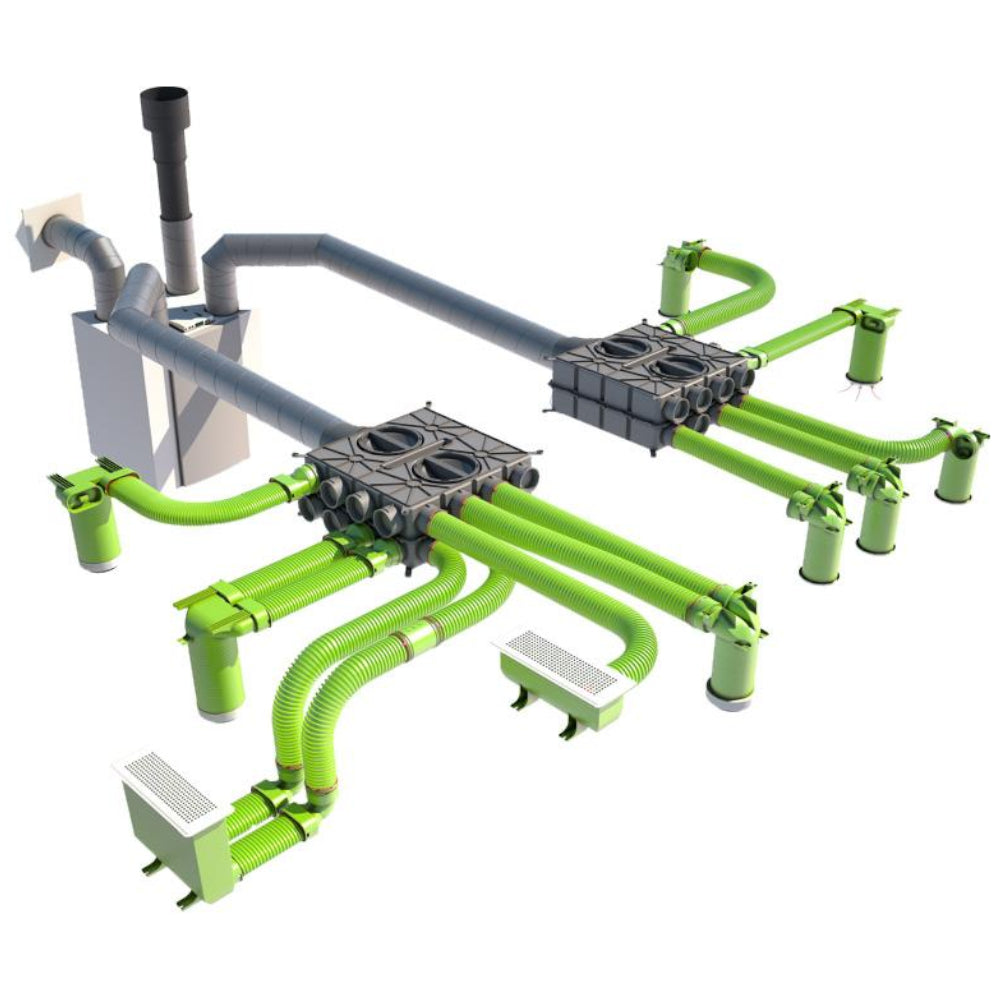

Das WOLF-Luftverteilsystem wurde für Lüftungsanlagen mit Wärmerückgewinnung in Wohn- und kleineren Industriegebäuden entwickelt. Ein wichtiger Teil dieses Systems sind die Luftverteiler für Zu- oder Abluft. Der Luftverteiler DN125-180 ist speziell für die Wohnraumlüftungen CWL Excellent und CWL-2 von WOLF ausgelegt. Er ist aus Kunststoff gefertigt, mit einer antistatischen und antibakteriellen Beschichtung versehen und kann sowohl mit dem Rundkanalsystem als auch mit dem Flachkanalsystem verbunden werden. Mit Hilfe von Drosselscheiben, die an der Verbindung zwischen Luftleitung und Verteilerbox montiert werden, kann der Luftvolumenstrom pro Leitung separat geregelt werden.

Für den Anschluss eines Rundkanals DN63, sowie der Flachkanäle 50×100 und 50×140 sind entsprechende Adapter verfügbar. Zudem sind für die Montage Klick- und Dichtringe DN75 notwendig. Die Verlegung und Montage der Zu- und Abluftleitungen, Luftverteiler und Anschlussteile für Zu- und Abluftventile erfolgt vorwiegend auf dem Rohfußboden oder in einer Zwischendecke.

Wählbare Ausführungen

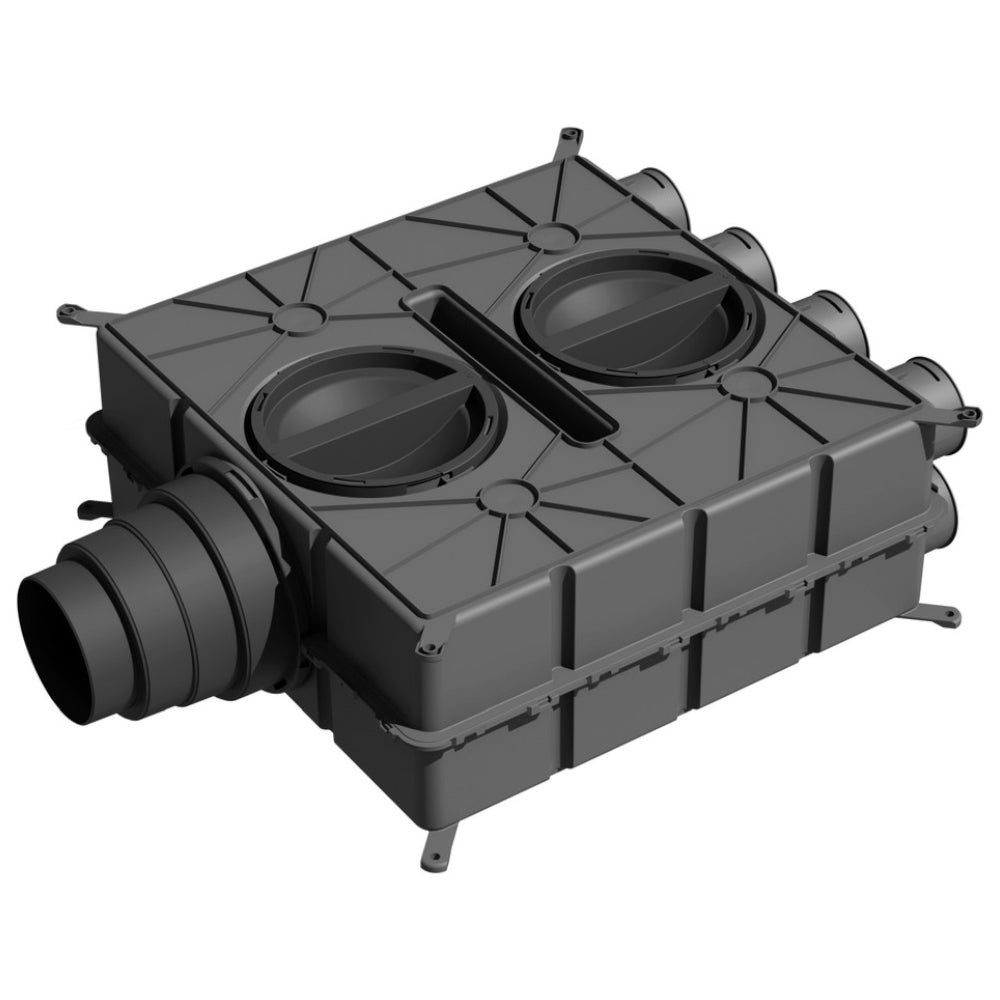

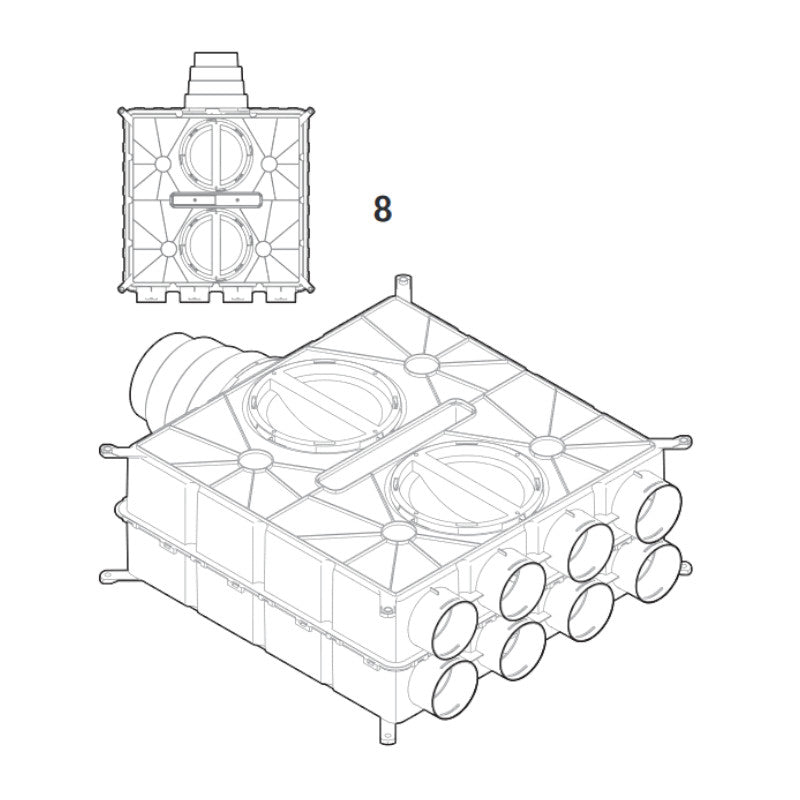

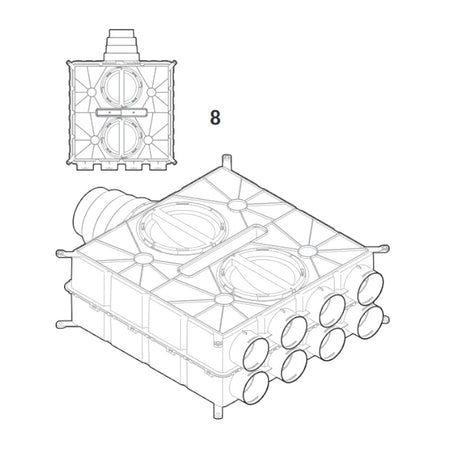

• 8 Stutzen DN75 mit 4 Verschlusskappen (bei der Flachkanalvariante 50x140 sind maximal 6 Anschlüsse möglich)

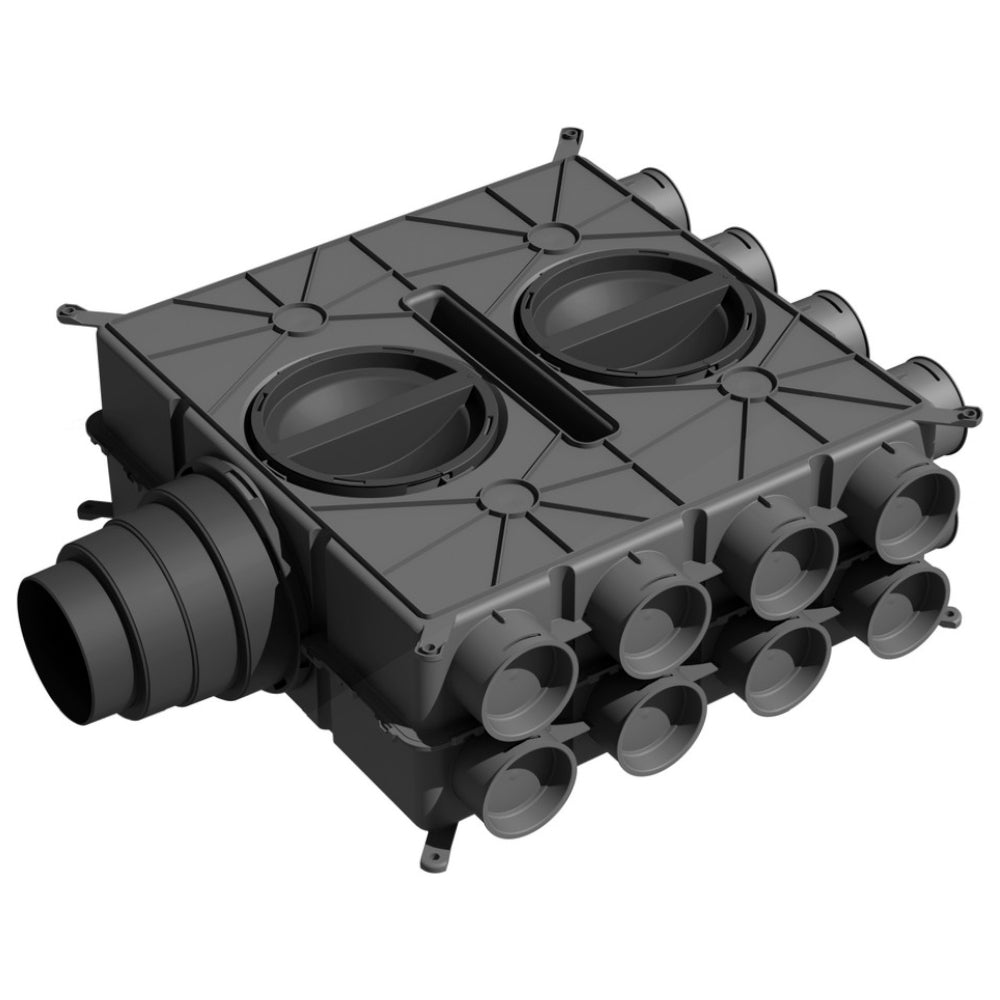

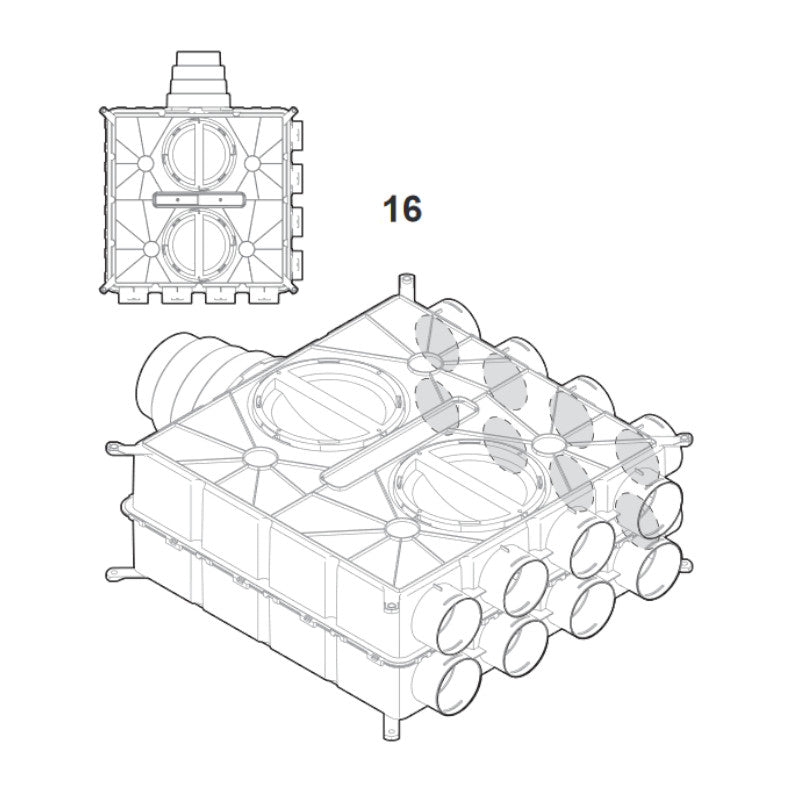

• 16 Stutzen DN75 mit 8 Verschlusskappen (bei der Flachkanalvariante 50x140 sind maximal 12 Anschlüsse möglich)

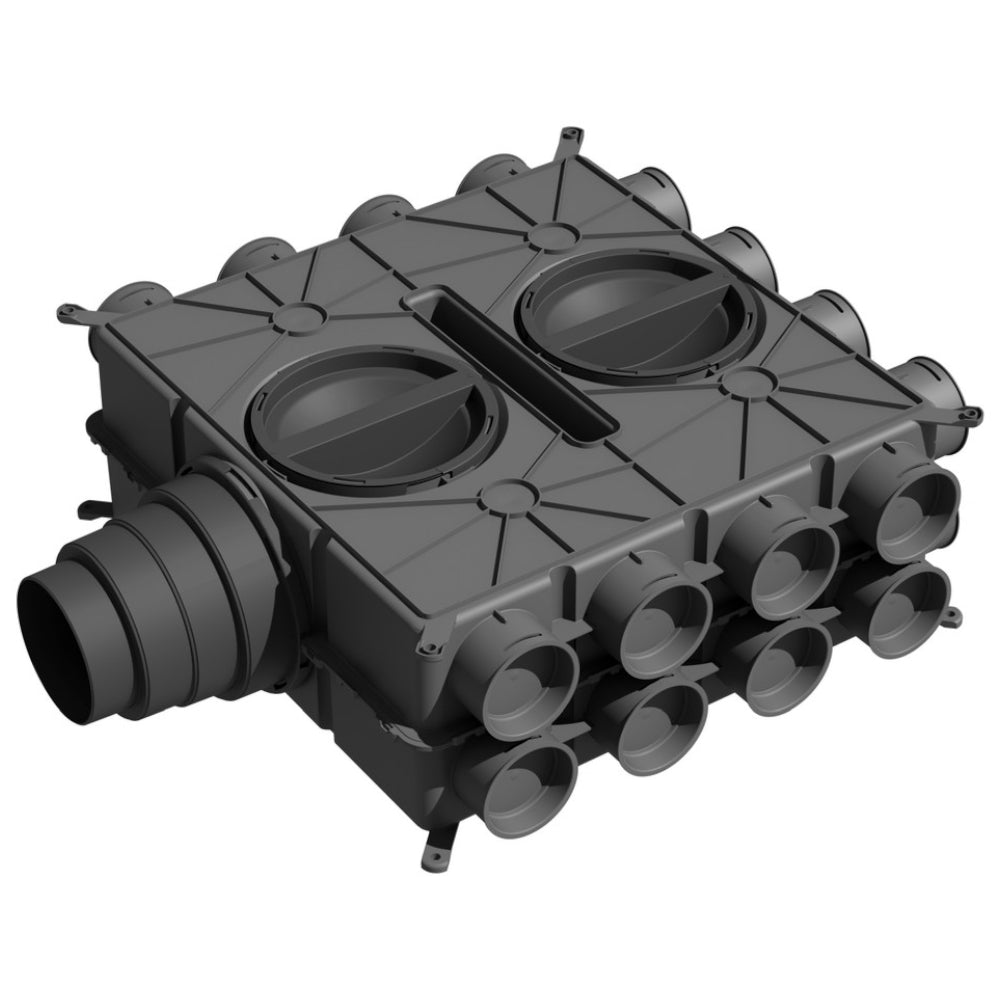

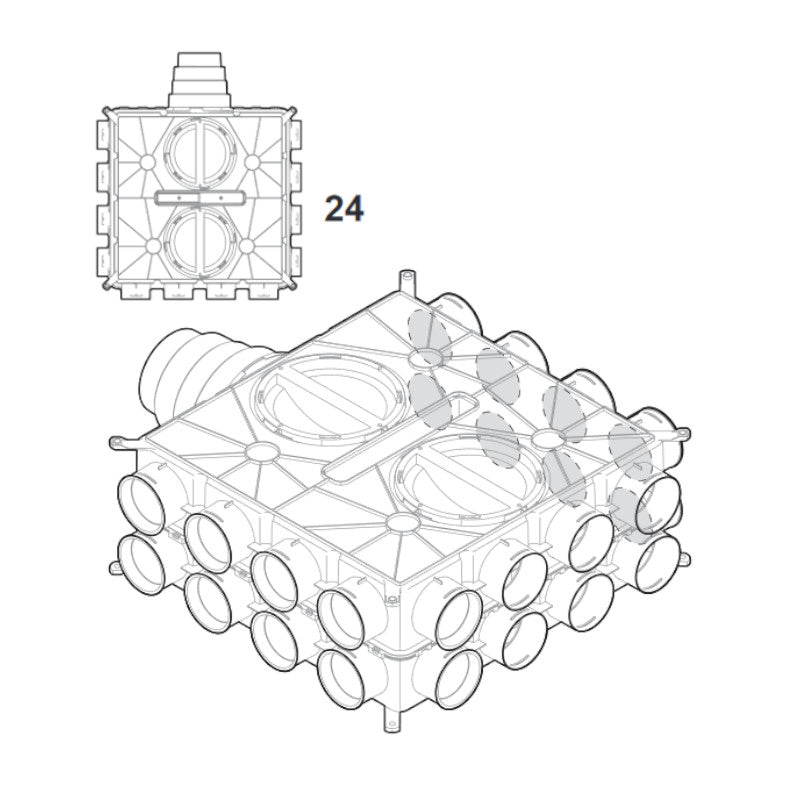

• 24 Stutzen DN75 mit 12 Verschlusskappen (bei der Flachkanalvariante 50x140 sind maximal 18 Anschlüsse möglich)

Wählbares Zubehör

• Anschluss für Luftverteiler DN125-180

• Adapter auf CWL-Rundkanal DN63
• Adapter auf CWL-Flachkanal 50×100
• Adapter auf CWL-Flachkanal 50×140
• Volumenstromregler
• Drosselscheiben (10 Stück)

• Verschlusskappen (10 Stück)

• Revisionsklappe
• Klick- und Dichtringe für Adapter (10 Stück)
