WOLF | CWL-Rundkanalsystem | Anschlussteil für Ventil | DN63
Mit dem beschichteten Anschlussteil DN63 kann ein Zu- oder Abluft-Ventil DN125 in das flexible CWL-Schlauchsystem eingebaut werden.
Ihre persönliche Wolf-Kaufberatung:
Produkt Details
Beschreibung

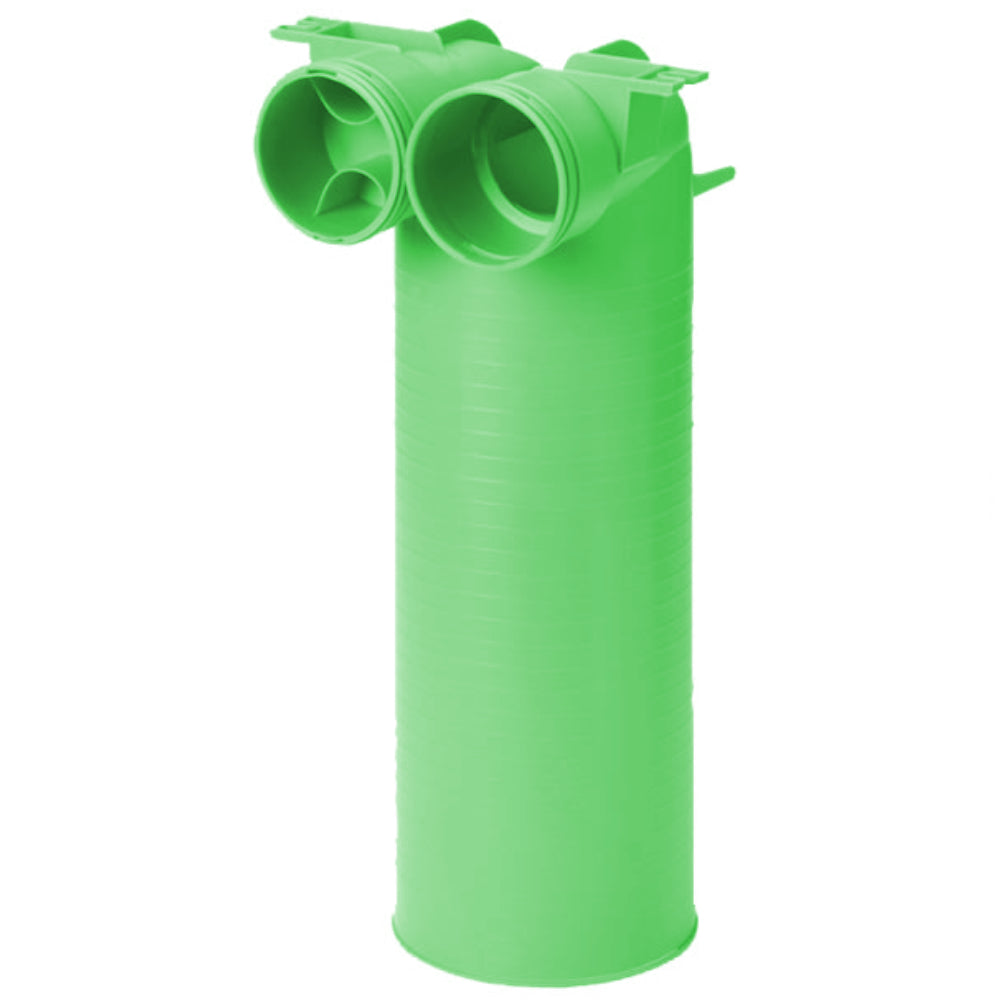

WOLF Anschlussteil DN63 für Ventil DN125
Dieses Anschlussteil ermöglicht den Einbau eines Ventils mit einem Anschlussdurchmesser von 125 mm in das CWL-Luftverteilersystem. Für einen Luftaustritt aus dem betreffenden Ventil bis ca. 30 m³/h ist ein einziger Luftrohrstutzen ausreichend, der andere Stutzen wird dann mit der mitgelieferten Rohrkappe abgeschlossen. Soll der Luftaustritt aus dem Ventil zwischen 30 und 60 m³/h betragen, muss ein zweiter flexibler Luftverteilerschlauch angeschlossen werden.
Gibt es für das Anschlussteil zu wenig Raum, so ist es möglich, den Ventilschacht mithilfe einer Säge problemlos zu kürzen. Dazu sind über die gesamte Länge des Schachtes Hilfsmarkierungen angebracht.
Zum Schutz ist eine Abdeckung am Ventilschacht angebracht, diese sollte während der Installation nicht entfernt werden. Das gewünschte Ventil erst nach Abschluss der Bauarbeiten einbauen.
Das Anschlussteil weist einen Winkel von 90° auf und wird mit einer Rohrkappe an einem der beiden Stutzen und einer Abdeckung für den Ventilschacht geliefert. Die Innenseite ist mit einer antistatischen und antibakteriellen Beschichtung versehen. Für den Anschluss sind Klick- und Dichtringe notwendig.
