Produkt Details

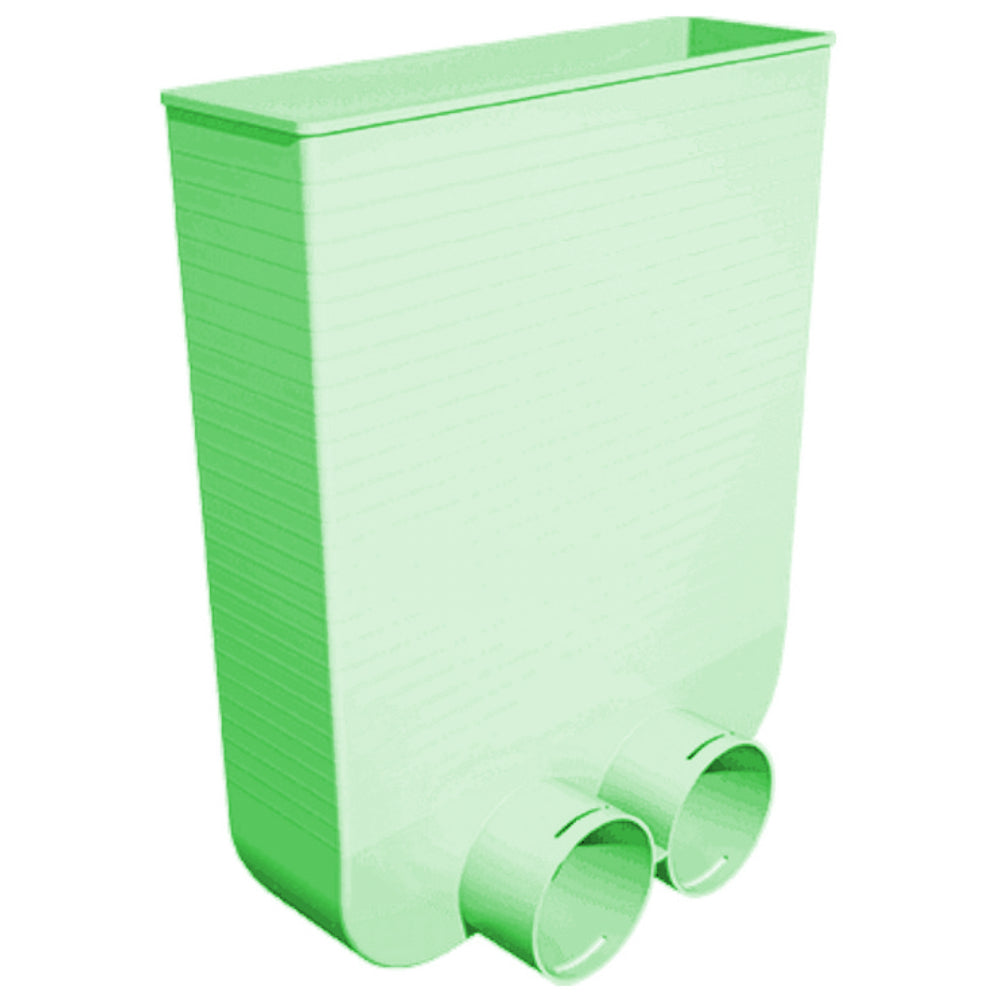

WOLF Anschlussteil für Bodengitter
Dieses Anschlussteil ermöglicht den Einbau eines Bodengitters mit den Abmessungen 350 x 130 mm in das CWL-Luftverteilersystem. Für einen Luftaustritt aus dem betreffenden Gitter bis ca. 30 m³/h ist ein einziger Luftrohrstutzen ausreichend, der andere Stutzen wird dann mit der mitgelieferten Rohrkappe abgeschlossen. Soll der Luftaustritt aus dem Ventil zwischen 30 und 60 m³/h betragen, muss ein zweiter flexibler Luftverteilerschlauch angeschlossen werden.
Gibt es für das Anschlussteil zu wenig Raum, so ist es möglich, den rechteckigen Schacht mithilfe einer Säge problemlos zu kürzen. Dazu sind über die gesamte Länge des Schachtes Hilfsmarkierungen angebracht.
Auf der Rückseite ist das Anschlussteil mit einem Flansch mit zwei Schlitzlöchern versehen, mit denen es befestigt werden kann. Zum Schutz ist eine Rohrkappe angebracht, diese sollte während der Installation nicht entfernt werden. Das gewünschte Bodengitter erst nach Abschluss der Bauarbeiten einbauen.
Das Anschlussteil weist einen Winkel von 90° auf und die Innenseite ist mit einer antistatischen und antibakteriellen Beschichtung versehen. Für den Anschluss sind Dichtringe notwendig. Um das Anschlussteil mit einem Luftverteilschlauch DN63 zu verbinden, wird zudem der Adapter DN63 benötigt.
