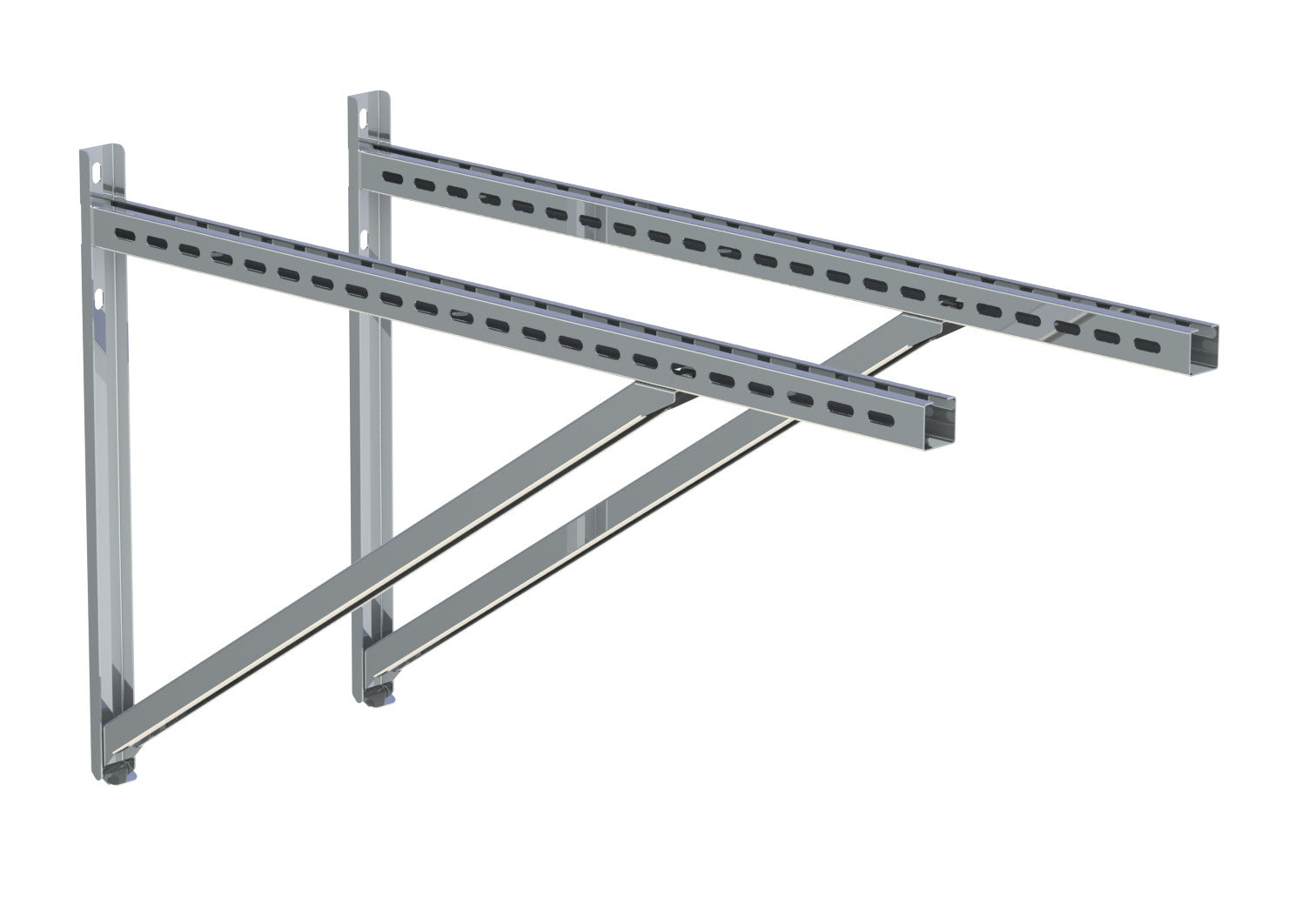

Jeremias Wandstütze & Querträger Typ III 750 mm
Mit der Jeremias Wandstütze & Querträger wird die Montage des Schornsteinfußes an einer Wand ermöglicht. Die Wandstütze Typ III macht einen Wandabstand von bis zu 590 mm möglich und ist durch die Fertigung aus Edelstahl sehr stabil und Langlebig. Wandstützen mit Querträgern werden oftmals benötigt um beispielsweise den Schornstein an überstehenden Dachflächen senkrecht vorbei zu führen ohne, dass dabei Bögen im eigentlichen System verbaut werden müssen.
Eigenschaften der Jeremias Wandstütze:
- kompatibel mit: DW-ECO 2.0 | DW-ECO 2.0 AL | DW-FU | DW-SILVER | DW-AL | DW-KL | DW-POWER
- Einsatzbereiche: Regelfeuerstätten für Öl-, Gas-, Festbrennstoffe ( naturbelassenes Holz, Torf, Koks, Kohle )
- Einsatztemperatur: bis 600°C
- Rußbrandbeständig: bis 1000°C
- Material außen: Edelstahl 1.4301 - Hochglanz
- Materialstärke Edelstahl: 0,5 mm
- einfache Steckverbindung
- rußbrandbeständig und feuchteunempfindlich
- CE Klassifizierung nach DIN EN 1856-1
maximale Wandabstände:
| Innenrohr Durchmesser | max. Wandabstand in mm |
| Ø 80 | 590 |
| Ø100 | 570 |
| Ø 130 | 540 |
| Ø 150 | 520 |
| Ø 160 | 525 |
| Ø 180 | 490 |
| Ø 200 | 470 |
| Ø 225 | 445 |
| Ø 250 | 420 |
| Ø 300 | 370 |
| Ø 350 | 320 |
| Ø 400 | 270 |
| Ø 450 | 220 |
| Ø 500 | 170 |
| Ø 600 | 85 |
Achtung: Bei Wandabständnen größer als 400 mm ist ein statischer Nachweis erforderlich, dieser muss seperat beauftragt werden.
