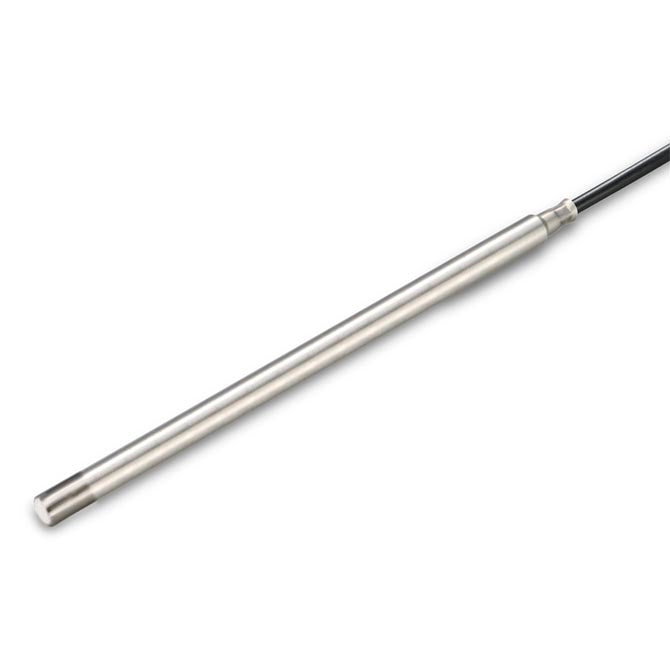

Titec Raumpendeltemperaturfühler PT1000 1/3DIN|3-Leiter|PVC

Titec Raumpendeltemperaturfühler|PVC-Anschlussleitung| Sensortyp PT1000 1/3DIN|3-Leiter-Anschluss

Mit dem Raumpendeltemperaturfühler können Sie die Temperatur im Innenbereich von hohen und großen Hallen, Räumen und Gebäuden messen. Da der Raumpendelfühler hängend wie ein Pendel montiert wird, ist er besonders für große und hohe Wände geeignet. Durch die verschiedenen Sensortypen kann der Raumpendeltemperaturfühler auf alle gängigen Regel- und Anzeigensysteme aufgeschaltet werden.

Der PT-Fühler ist ein Fühler, welcher auf der Verwendung von Platinwiderständen basiert. Dieses Widerstandsmaterial verändert sich mit zunehmender Temperatur.

Die meist verwendete Art der PT-Fühler ist der PT100. Bei diesem Fühler beträgt der Widerstand des Platinwiderstands bei 0 °C exakt 100 Ohm. Die ermittelten Widerstandswerte ändern sich mit der Temperatur in einem linearen Verhältnis, welches schon vordefiniert ist.

Diese Fühler werden in vielen Branchen, wo eine präzise Temperaturmessung erforderlich ist, eingesetzt, da sie eine enorme Stabilität und Genauigkeit über einen großen Temperaturbereich erzielen (wissenschaftliche Laboratorien, Medizintechnik, Lebensmittelverarbeitung, Maschinenbau und in der Industrie).

Arbeitsweise:

Die Messung erfolgt durch das Anlegen einer konstanten Stromquelle an den PT-Fühler und die Messung der Spannung über den Widerstand. Dieser Widerstandswert wird dann in eine Temperatur umgerechnet. Dazu wird die spezifische Widerstands-Temperatur-Kurve des Fühlers verwendet.

Mit dem 3-Leiter-Anschluss wird der Zuleitungswiderstand der Anschlussleitung ermittelt. Durch Lötstellen, Klemmen und Anschlusskabel wird der Eigenwiderstand beeinflusst. So kann durch das Messgerät der tatsächliche Eigenwiderstand ermittelt und von den Temperaturmesswerten abgezogen werden. Hierbei muss der dritte Leiter die gleichen elektrischen Eigenschaften aufweisen wie die ersten beiden Leiter.

Technische Daten:

• Messbereich: -50 °C – +150 °C
• Schaltungsart: 3-Leiter-Anschluss
• Sensor: PT1000 1/3DIN
• Abmessung Hülse: Ø 8x110 mm
• Hülse: VA-Edelstahl
• Schutzart: IP54
• Anschluss: Aderendhülsen
