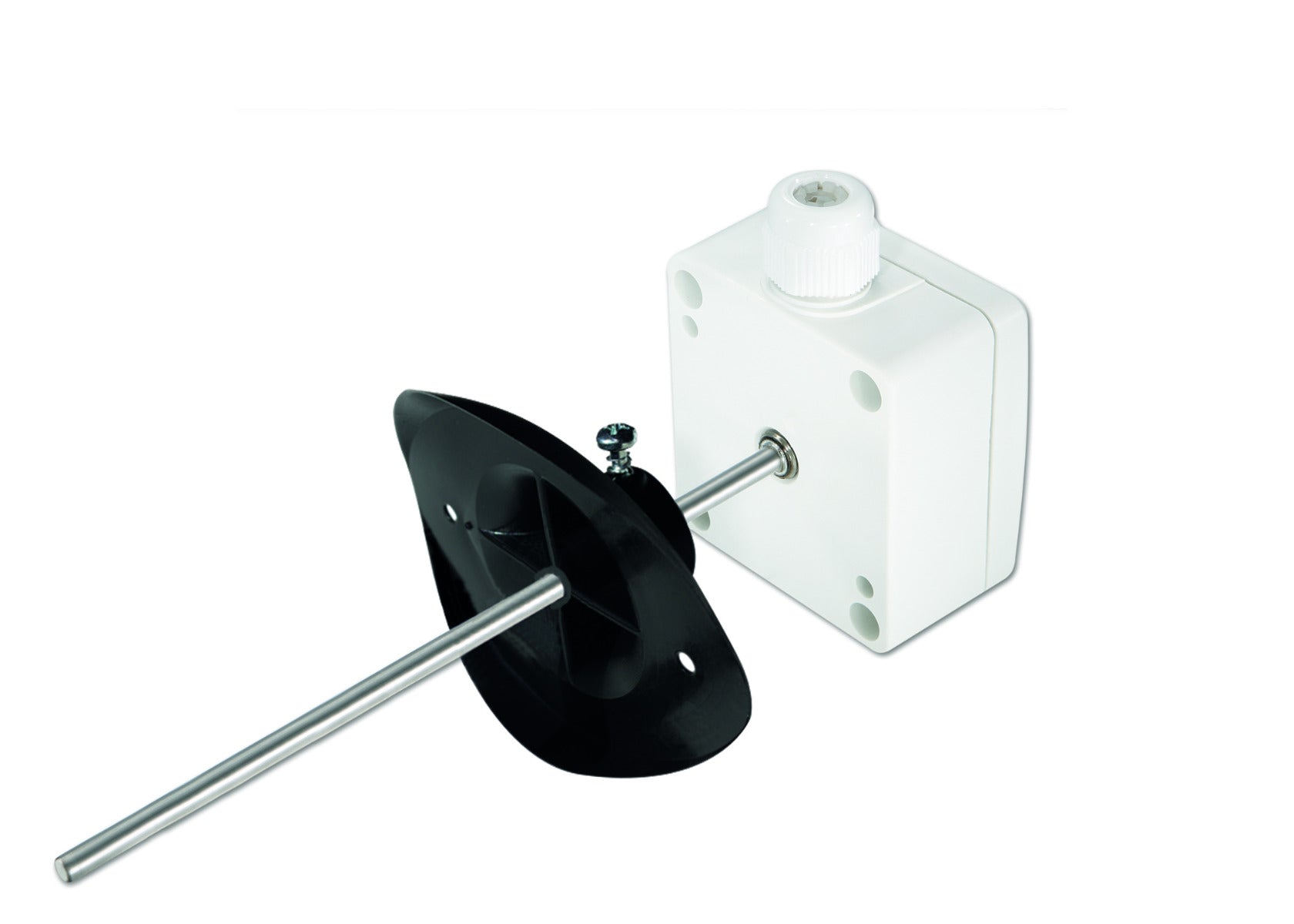

Titec Kanaltemperaturfühler|NTC 5k|3-Leiter

Titec Kanaltemperaturfühler-Schnellansprechend| Sensortyp NTC 5k| 3-Leiter-Anschluss

Dieser Temperaturfühler arbeitet schnellansprechend, das bedeutet, dass der Sensor mit minimaler Verzögerung und in kürzester Zeit auf einen Reiz reagiert. Der Fühler ist außerdem auf den Taupunkt fest aufgebaut. Unter dem Taupunkt versteht man die Temperatur, bei welcher Wasserdampf in der Luft bei Temperaturabfall kondensiert und sich Tau oder Nebel bildet. Die Fühler werden direkt am Taupunkt verwendet, um die Taupunkttemperatur zu überwachen. Um Feuchtigkeits- und Kondensationsprobleme bei verschiedenen Anwendungen zu vermeiden, ist dies bei Klimaanlagen, Lüftungsanlagen, Heizungssystemen und in der Gebäudeautomatisierung sehr wichtig. Der Fühler registriert, wenn sich die Umgebungsluft abkühlt und den Taupunkt erreicht. Dies merkt der Fühler, da die steigende Feuchtigkeit die Wärmeübertragungseigenschaften des Sensors beeinflusst. Der Fühler ist eine wichtige Komponente, um die Feuchtigkeitskondensation zu überwachen und dementsprechende Maßnahmen zu ergreifen, um Korrosion oder Schimmelbildung zu verhindern. Wenn Sie den Fühler zum Messen von gasförmigen Medien verwenden wollen, brauchen Sie zusätzlich einen Montageflansch. Der Montageflansch ist nicht enthalten. Durch seine hochwertige Edelstahlbeschichtung hält der Fühler außerdem äußeren Einflüssen und hohen Temperaturen stand. Dieser Kanal-/Tauchtemperaturfühler findet hauptsächlich in der Lüftungs-, Heizungs-, Kälte-, und Klimatechnik Gebrauch.

Der Kanal-/Tauchtemperaturfühler ist auf alle gängigen Regel- und Anzeigensysteme mit dem entsprechenden Sensor aufschaltbar.

Ein NTC-Fühler verringert mit steigender Temperatur seinen elektrischen Widerstand. Die NTC-Fühler werden direkt am Taupunkt verwendet, um die Taupunkttemperatur zu überwachen. Der Fühler registriert, wenn sich die Umgebungsluft abkühlt und den Taupunkt erreicht. Dies merkt der Fühler, da die steigende Feuchtigkeit die Wärmeübertragungseigenschaften des Sensors beeinflusst.

Bei einem 3-Leiter-Anschluss wird zu einem Kontakt des Widerstandsthermometers eine weitere Leitung geführt. Dadurch erhalten Sie zwei Messkreise. Einer davon wird als Referenz genutzt. Mit einer 3-Leiter-Schaltung können Sie den Leistungswiderstand sowohl in seinem Betrag als auch in seiner Temperaturabhängigkeit ausgleichen. Wichtig hierbei ist nur, dass alle drei Adern dieselben Eigenschaften und die gleichen Temperaturen, denen Sie ausgesetzt sind, haben.

Technische Daten:

• Messbereich Spitze: –50 °C – +180 °C (je nach Sensor)
• Tmax. Gehäuse: +100 °C
• Schaltungsart: 3-Leiter-Anschluss
• Sensor: NTC 5k
• Schutzart: IP65
• Schutzrohr: Ø 6 mm verjüngt auf Ø 4,5 mm, aus VA-Edelstahl
• Anschlussklemme: Schraubklemme max. 1,5 mm²
• Abmessung Gehäuse (LxBxH): 75x69x44 mm
• Gehäuse: PA6, Farbe RAL 9010
• Ansprechzeit t: 20 Sekunden
• Montagezubehör (optional): Montageflansch, Klemmverschraubung
