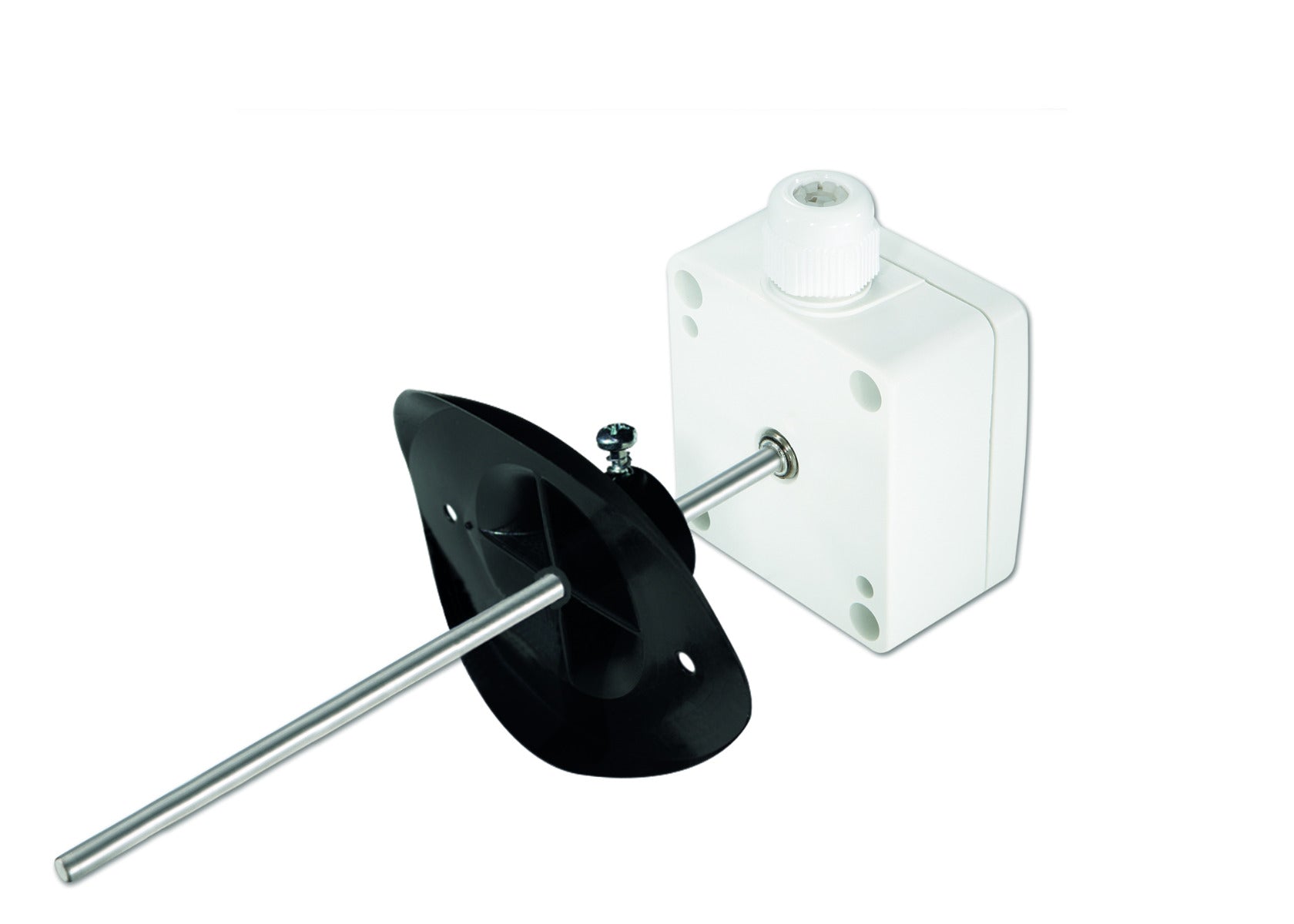

Titec Kanaltemperaturfühler| NTC 20k| 4-Leiter-Anschluss

Titec Kanaltemperaturfühler - schnellansprechend| Sensortyp NTC 20k| 4-Leiter-Anschluss

Diese Temperaturfühler arbeiten schnellansprechend, das bedeutet, dass die Sensoren mit minimaler Verzögerung und in kürzester Zeit auf einen Reiz reagieren. Die Fühler sind außerdem auf den Taupunkt fest aufgebaut. Unter dem Taupunkt versteht man die Temperatur, bei welcher Wasserdampf in der Luft bei Temperaturabfall kondensiert und sich Tau oder Nebel bildet. Die Fühler werden direkt am Taupunkt verwendet, um die Taupunkttemperatur zu überwachen. Um Feuchtigkeits- und Kondensationsprobleme bei verschiedenen Anwendungen zu vermeiden, ist dies bei Klimaanlagen, Lüftungsanlagen, Heizungssystemen und in der Gebäudeautomatisierung sehr wichtig. Die Fühler registrieren, wenn sich die Umgebungsluft abkühlt und den Taupunkt erreicht. Dies merken die Fühler, da die steigende Feuchtigkeit die Wärmeübertragungseigenschaften der Sensoren beeinflussen. Die Fühler sind eine wichtige Komponente, um die Feuchtigkeitskondensation zu überwachen und dementsprechende Maßnahmen zu ergreifen, um Korrosion oder Schimmelbildung zu verhindern. Wenn Sie die Fühler zum Messen von gasförmigen Medien verwenden wollen, brauchen Sie zusätzlich einen Montageflansch. Der Montageflansch ist nicht enthalten. Durch die hochwertige Edelstahlbeschichtung halten die Fühler außerdem äußeren Einflüssen und hohen Temperaturen stand. Diese Kanal-/Tauchtemperaturfühler finden hauptsächlich in der Lüftungs-, Heizungs-, Kälte-, und Klimatechnik Gebrauch.

Diese Kanal-/Tauchtemperaturfühler sind auf alle gängigen Regel- und Anzeigensysteme mit dem entsprechenden Sensor aufschaltbar.

Ein NTC-Fühler verringert mit steigender Temperatur seinen elektrischen Widerstand. Die NTC-Fühler werden direkt am Taupunkt verwendet, um die Taupunkttemperatur zu überwachen. Der Fühler registriert, wenn sich die Umgebungsluft abkühlt und den Taupunkt erreicht. Dies merkt der Fühler, da die steigende Feuchtigkeit die Wärmeübertragungseigenschaften des Sensors beeinflusst.

Mit einem 4-Leiter-Anschluss wird der Einfluss der Anschlussleitung auf das Messergebnis komplett ausgeschlossen. Dies ist möglich, da Asymmetrien im Leistungswiderstand der Anschlussleitung ausgeglichen werden.

Technische Daten:

• Messbereich Spitze: -50 °C – +180 °C (je nach Sensor)
• Tmax. Gehäuse: +100 °C
• Schaltungsart: 4-Leiter-Anschluss
• Sensor: NTC 20k
• Schutzart: IP65
• Schutzrohr: Ø 6 mm verjüngt auf Ø 4,5 mm, aus VA-Edelstahl
• Anschlussklemme: Schraubklemme max. 1,5 mm²
• Abmessung Gehäuse (LxBxH): 75x69x44 mm
• Gehäuse: PA6, Farbe RAL 9010
• Ansprechzeit t: 20 Sekunden
• Montagezubehör (optional): Montageflansch, Klemmverschraubung
