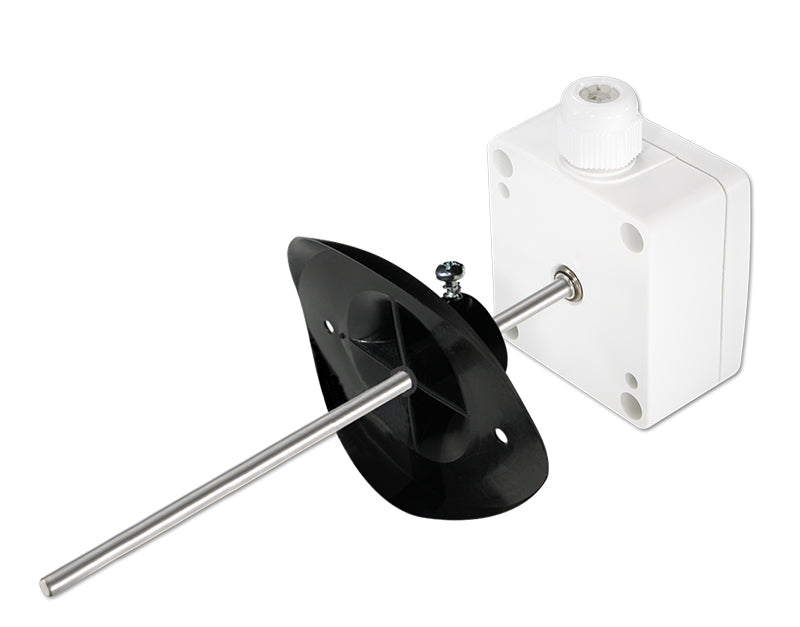

Titec Kanal-/Tauchtemperaturfühler NTC 20k|3-Leiter|300 mm Einbaulänge

Titec Kanal-/Tauchtemperaturfühler | Sensortyp NTC 20k| 300 mm Einbaulänge| 3-Leiter-Anschluss

Ein Tauchtemperaturfühler wird zur Messung von gasförmigen und festen Medien verwendet. Ein NTC-Fühler verringert mit steigender Temperatur seinen elektrischen Widerstand. Daher ist er auf den Taupunkt fest ausgerichtet. Unter dem Taupunkt versteht man die Temperatur, bei welcher Wasserdampf in der Luft bei Temperaturabfall kondensiert und sich Tau oder Nebel bildet. Die NTC-Fühler werden direkt am Taupunkt verwendet, um die Taupunkttemperatur zu überwachen. Um Feuchtigkeits- und Kondensationsprobleme bei verschiedenen Anwendungen zu vermeiden, ist dies bei Klimaanlagen, Lüftungsanlagen, Heizungssystemen und in der Gebäudeautomatisierung sehr wichtig. Der Fühler registriert, wenn sich die Umgebungsluft abkühlt und den Taupunkt erreicht. Dies merkt der Fühler, da die steigende Feuchtigkeit die Wärmeübertragungseigenschaften des Sensors beeinflusst. Der Fühler ist eine wichtige Komponente, um die Feuchtigkeitskondensation zu überwachen und dementsprechende Maßnahmen zu ergreifen, um Korrosion oder Schimmelbildung zu verhindern.

Wenn Sie den Fühler zum Messen von gasförmigen Medien verwenden wollen, brauchen Sie zusätzlich einen Montageflansch. Durch seine hochwertige Edelstahlbeschichtung hält der Fühler außerdem äußeren Einflüssen und hoher Temperaturen stand. Dieser Kanal-/Tauchtemperaturfühler findet hauptsächlich in der Lüftungs-, Heizungs-, Kälte-, und Klimatechnik Gebrauch.

Der Kanal-/Tauchtemperaturfühler ist auf alle gängigen Regel- und Anzeigensysteme mit dem entsprechenden Sensor aufschaltbar.

Bei einem 3-Leiter-Anschluss wird zu einem Kontakt des Widerstandsthermometers eine weitere Leitung geführt. Dadurch erhalten Sie zwei Messkreise. Einer davon wird als Referenz genutzt. Mit einer 3-Leiter-Schaltung können Sie den Leistungswiderstand sowohl in seinem Betrag als auch in seiner Temperaturabhängigkeit ausgleichen. Wichtig hierbei ist nur, dass alle drei Adern dieselben Eigenschaften und die gleichen Temperaturen, denen Sie ausgesetzt sind, haben.

Technische Daten:

• Messbereich: -50 °C - +180 °C (je nach Sensor)
• Tmax. Gehäuse: +100 °C
• Schaltungsart: 3-Leiter-Anschluss
• Sensor: NTC 20k
• Schutzart: IP65
• Schutzrohr: Ø 6 mm aus Edelstahl
• Anschlussklemme: Schraubklemme max. 1,5 mm²
• Abmessung Gehäuse (LxBxH): 75x69x44 mm
• Gehäuse: PA6, Farbe RAL 9010
• Montagezubehör (optional): Montageflansch, Tauchhülse, Klemmverschraubung
