Titec Hochtemperaturfühler PT1000 | 200 mm| Auswahl Anschluss

Titec Hochtemperaturfühler-HTFB1| Sensortyp PT1000 | 200 mm |Auswahl Anschluss

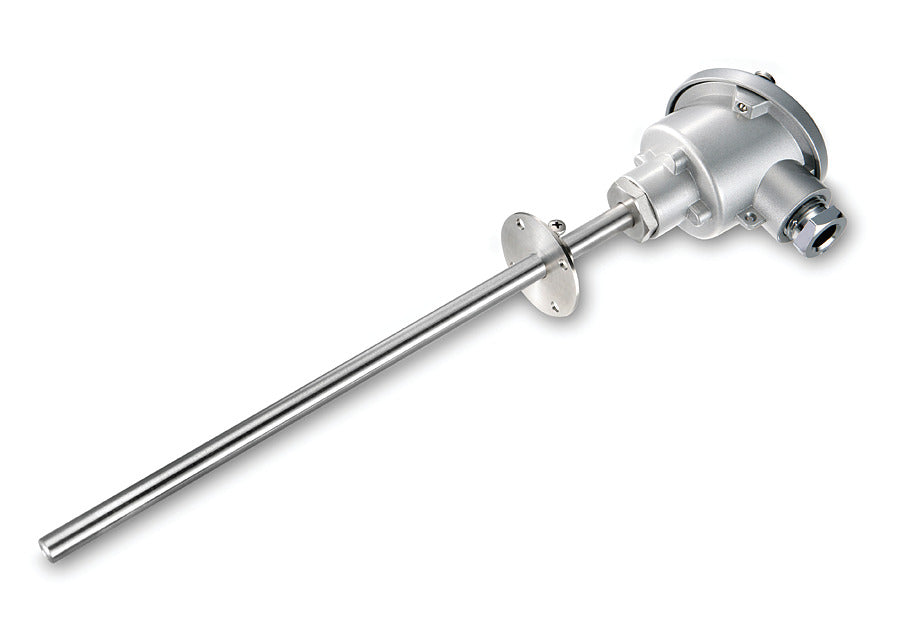

Bei dem HTFB1 handelt es sich um einen Hochtemperaturfühler mit einem Temperaturbereich von -50 °C - +600 °C. Mit einem fest eingebauten Messeinsatz ausgestattet, lässt sich dieser Hochtemperaturfühler mühelos durch den im Lieferumfang enthaltenen Montageflansch an den entsprechenden Behälter oder Kanal anbringen.

Mit dem passenden Sensor ist der Hochtemperaturfühler auf alle gängigen Regel- und Anzeigensysteme aufschaltbar.

Der PT-Fühler ist ein Fühler, welcher auf der Verwendung von Platinwiderständen basiert. Dieses Widerstandsmaterial verändert sich mit zunehmender Temperatur.

Diese Fühler werden in vielen Branchen, wo eine präzise Temperaturmessung erforderlich ist, eingesetzt, da sie eine enorme Stabilität und Genauigkeit über einen großen Temperaturbereich erzielen (wissenschaftliche Laboratorien, Medizintechnik, Lebensmittelverarbeitung, Maschinenbau und in der Industrie).

Bei einem 3-Leiter-Anschluss wird zu einem Kontakt des Widerstandsthermometers eine weitere Leitung geführt. Dadurch erhalten Sie zwei Messkreise. Einer davon wird als Referenz genutzt. Mit einer 3-Leiter-Schaltung können Sie den Leistungswiderstand sowohl in seinem Betrag als auch in seiner Temperaturabhängigkeit ausgleichen. Wichtig hierbei ist nur, dass alle drei Adern dieselben Eigenschaften und die gleichen Temperaturen, denen Sie ausgesetzt sind, haben.

Mit einem 4-Leiter-Anschluss wird der Einfluss der Anschlussleitung auf das Messergebnis komplett ausgeschlossen. Dies ist möglich, da Asymmetrien im Leistungswiderstand der Anschlussleitung ausgeglichen werden.

Technische Daten:

• Messbereich Spitze: -50 °C – +600 °C
• Tmax. Kopf: 100 °C
• Schaltungsart: 2-Leiter-Anschluss, 3-Leiter-Anschluss, 4-Leiter-Anschluss
• Sensor: PT1000
• Schutzart: IP54
• Schutzrohr: ⌀ 6 mm, VA Edelstahl
• Anschlussklemme: Schraubklemme max. 1,5 mm²
• Gehäuse: Aluminium, Form B
• Kabeleinführung: M20 x 1,5
• Messeinsatz: fest eingebaut, vibrationsfest
• Montagezubehör (enthalten): Montageflansch
• Montagezubehör (optional): Tauchhülse, Klemmverschraubung
