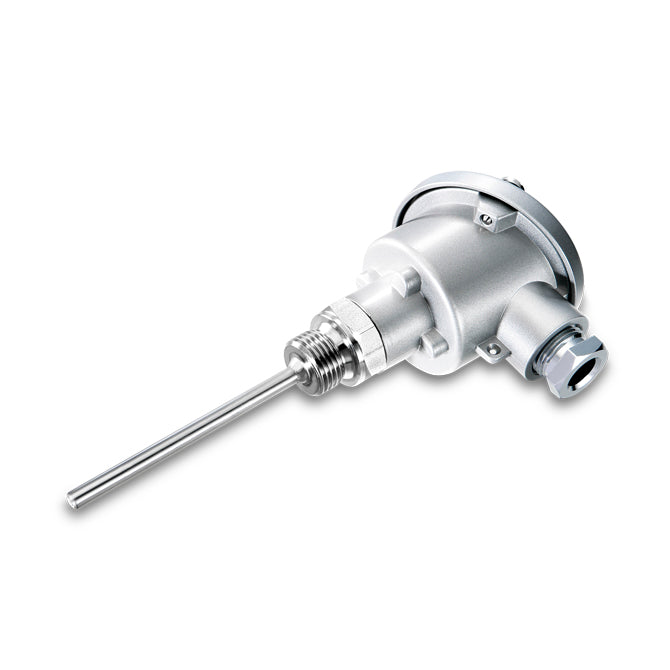

Titec Einschraubfühler NTC 20k | 400 mm | 3-Leiter-Anschluss

Titec Einschraubfühler-HTFB2| Sensortyp NTC 20k | 400 mm | 3-Leiter-Anschluss

Der Titec Einschraubfühler HTFB2, ausgestattet mit einem NTC 20k Sensor, definiert die Standards in der präzisen Temperaturmessung neu. Dieses hoch entwickelte Instrument, konzipiert für den Einsatz in diversen industriellen und wissenschaftlichen Bereichen, gewährleistet eine exakte und zuverlässige Temperaturüberwachung.

Durch den passenden Sensor ist der Einschraubfühler auf alle gängigen Regel- und Anzeigensysteme aufschaltbar.

Mit einem NTC 20k Sensor ausgerüstet, bietet der Titec Einschraubfühler HTFB2 eine unübertroffene Genauigkeit in der Temperaturüberwachung. Der Sensor, dessen Widerstand mit steigender Temperatur abnimmt, ermöglicht eine hochpräzise Messung in einem Bereich von -50 °C bis +150 °C. Diese Flexibilität, kombiniert mit der Kapazität, Drücken bis zu 40 bar standzuhalten, macht den HTFB2 zu einem vielseitigen Werkzeug für zahlreiche Anwendungen. Die robuste Konstruktion aus VA Edelstahl und ein Aluminiumgehäuse sichern eine lange Lebensdauer und Zuverlässigkeit selbst unter anspruchsvollen Bedingungen.

Bei einem 3-Leiter-Anschluss wird zu einem Kontakt des Widerstandsthermometers eine weitere Leitung geführt. Dadurch erhalten Sie zwei Messkreise. Einer davon wird als Referenz genutzt. Mit einer 3-Leiter-Schaltung können Sie den Leistungswiderstand sowohl in seinem Betrag als auch in seiner Temperaturabhängigkeit ausgleichen. Wichtig hierbei ist nur, dass alle drei Adern dieselben Eigenschaften und die gleichen Temperaturen, denen Sie ausgesetzt sind, haben.

Technologieerklärung

Ein NTC-Fühler verringert mit steigender Temperatur seinen elektrischen Widerstand. Die NTC-Fühler werden direkt am Taupunkt verwendet, um die Taupunkttemperatur zu überwachen. Der Fühler registriert, wenn sich die Umgebungsluft abkühlt und den Taupunkt erreicht. Dies merkt der Fühler, da die steigende Feuchtigkeit die Wärmeübertragungseigenschaften des Sensors beeinflusst.

Technische Daten:

• Messbereich Spitze: -50 °C – +150 °C
• Tmax. Kopf: 100 °C
• Schaltungsart: 3-Leiter-Anschluss
• Sensor: NTC 20k
• Schutzart: IP54
• Schutzrohr: ⌀ 6 mm, VA Edelstahl
• Anschlussklemme: Schraubklemme max. 1,5 mm²
• Gehäuse: Aluminium, Form B
• Druckfest bis: 40 bar
• Prozessanschluss: G1/2'' SW24
• Kabeleinführung: M20 x 1,5 mm
• Messeinsatz: fest eingebaut
• Montagezubehör (optional): Tauchhülse THVA3
