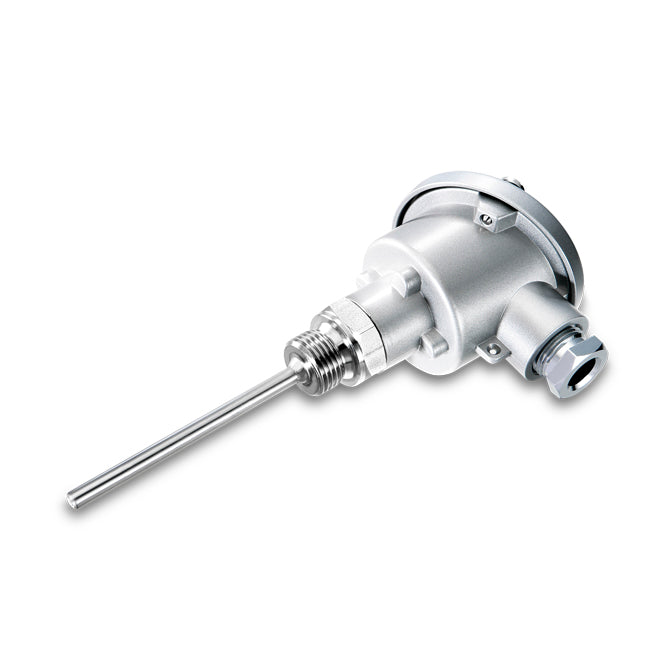

Titec Einschraubfühler-HTFB2| Sensortyp NTC 10k | Auswahl Anschluss
Der Titec Einschraubfühler HTFB2, ausgestattet mit einem NTC 10k Sensor, definiert die Standards in der präzisen Temperaturmessung neu. Dieses hoch entwickelte Instrument, konzipiert für den Einsatz in diversen industriellen und wissenschaftlichen Bereichen, gewährleistet eine exakte und zuverlässige Temperaturüberwachung.
Durch den passenden Sensor ist der Einschraubfühler auf alle gängigen Regel- und Anzeigensysteme aufschaltbar.
Mit einem NTC 10k Sensor ausgerüstet, bietet der Titec Einschraubfühler HTFB2 eine unübertroffene Genauigkeit in der Temperaturüberwachung. Der Sensor, dessen Widerstand mit steigender Temperatur abnimmt, ermöglicht eine hochpräzise Messung in einem Bereich von -50 °C bis +150 °C. Diese Flexibilität, kombiniert mit der Kapazität, Drücken bis zu 40 bar standzuhalten, macht den HTFB2 zu einem vielseitigen Werkzeug für zahlreiche Anwendungen. Die robuste Konstruktion aus VA Edelstahl und ein Aluminiumgehäuse sichern eine lange Lebensdauer und Zuverlässigkeit selbst unter anspruchsvollen Bedingungen.
Der Sensor bietet dank seines 2-Leiter-Anschlusses eine einfache Integration in bestehende Regel- und Anzeigesysteme.
Bei einem 3-Leiter-Anschluss wird zu einem Kontakt des Widerstandsthermometers eine weitere Leitung geführt. Dadurch erhalten Sie zwei Messkreise. Einer davon wird als Referenz genutzt. Mit einer 3-Leiter-Schaltung können Sie den Leistungswiderstand sowohl in seinem Betrag als auch in seiner Temperaturabhängigkeit ausgleichen. Wichtig hierbei ist nur, dass alle drei Adern dieselben Eigenschaften und die gleichen Temperaturen, denen Sie ausgesetzt sind, haben.
Die 4-Leiter-Schaltung eliminiert jeglichen Einfluss der Anschlussleitung auf das Messergebnis, was zu einer unübertroffenen Messgenauigkeit führt.
Technologieerklärung
Ein NTC-Fühler verringert mit steigender Temperatur seinen elektrischen Widerstand. Die NTC-Fühler werden direkt am Taupunkt verwendet, um die Taupunkttemperatur zu überwachen. Der Fühler registriert, wenn sich die Umgebungsluft abkühlt und den Taupunkt erreicht. Dies merkt der Fühler, da die steigende Feuchtigkeit die Wärmeübertragungseigenschaften des Sensors beeinflusst.
Technische Daten:
- Messbereich Spitze: -50 °C – +150 °C
- Tmax. Kopf: 100 °C
- Schaltungsart: 2-Leiter-Anschluss, 3-Leiter-Anschluss, 4-Leiter-Anschluss
- Sensor: NTC 10k
- Schutzart: IP54
- Schutzrohr: ⌀ 6 mm, VA Edelstahl
- Anschlussklemme: Schraubklemme max. 1,5 mm²
- Gehäuse: Aluminium, Form B
- Druckfest bis: 40 bar
- Prozessanschluss: G1/2'' SW24
- Kabeleinführung: M20 x 1,5 mm
- Messeinsatz: fest eingebaut
- Montagezubehör (optional): Tauchhülse THVA3
