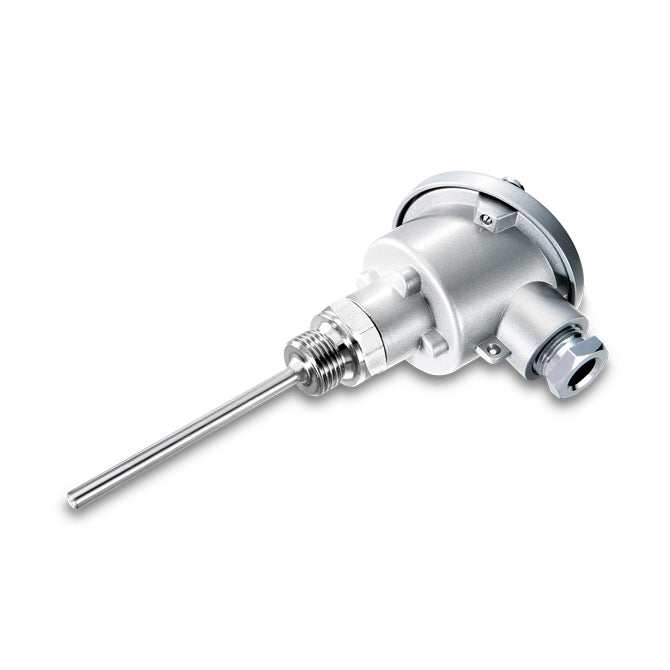

Titec Einschraubfühler-HTFB2| Sensortyp Ni1000TK5000 | 300 mm | 3-Leiter-Anschluss
Der Titec Einschraubfühler Ni1000TK5000 ist ein unverzichtbares Instrument für Fachkräfte in den Bereichen Lüftungs-, Heizungs- und Klimatechnik. Dieses hochwertige Messinstrument ist darauf ausgelegt, in einer Vielzahl von Anwendungen zuverlässige und genaue Temperaturmessungen zu liefern.
Bei einem 3-Leiter-Anschluss wird zu einem Kontakt des Widerstandsthermometers eine weitere Leitung geführt. Dadurch erhalten Sie zwei Messkreise. Einer davon wird als Referenz genutzt. Mit einer 3-Leiter-Schaltung können Sie den Leistungswiderstand sowohl in seinem Betrag als auch in seiner Temperaturabhängigkeit ausgleichen. Wichtig hierbei ist nur, dass alle drei Adern dieselben Eigenschaften und die gleichen Temperaturen, denen Sie ausgesetzt sind, haben.
Mit dem passenden Sensor ist der Einschraubfühler auf alle gängigen Regel- und Anzeigensysteme aufschaltbar.
Der Ni1000TK5000 ist ein Fühler, welcher auf der Verwendung von Nickelwiderständen basiert. Bei dem Fühler steht das Ni für Nickel (Widerstandsmaterial), die Zahl 1000 gibt hierbei den Widerstandswert des Sensors bei 0 °C an. Hier wären das 1000 Ohm bei 0 °C.
TK steht für Temperaturkoeffizient, dieser gibt die Temperaturänderungen des Widerstands pro °C an. Die Zahl 5000 gibt den spezifischen Temperaturkoeffizienten an, das bedeutet, dass der Widerstand des Sensors um 0,5 % pro Grad Celsius Temperaturänderung ansteigt. Besonders geeignet ist der Sensor, wenn Sie über einen bestimmten Temperaturbereich eindeutige Temperaturmessungen durchführen möchten.
Auch findet er in vielen Bereichen, wo eine präzise Temperaturmessung erforderlich ist, Gebrauch (Industrie, Forschung, Lüftungs-, Heizungs- und Klimatechnik, Gebäudeautomatisierung). Mit diesem Fühler haben Sie eine zuverlässige Methode zur Temperaturmessung, da dieser Fühler sehr stabile und präzise Messergebnisse liefert.
Technische Daten:
- Messbereich Spitze: -50 °C – +400 °C
- Tmax. Kopf: 100 °C
- Schaltungsart: 3-Leiter-Anschluss
- Sensor: Ni1000TK5000
- Schutzart: IP54
- Schutzrohr: ⌀ 6 mm, VA Edelstahl
- Anschlussklemme: Schraubklemme max. 1,5 mm²
- Gehäuse: Aluminium, Form B
- Druckfest bis: 40 bar
- Prozessanschluss: G1/2'' SW24
- Kabeleinführung: M20 x 1,5 mm
- Messeinsatz: fest eingebaut
- Montagezubehör (optional): Tauchhülse THVA3
