Titec Einschraubfühler Ni1000 | Auswahl Anschluss

Titec Einschraubfühler-HTFB2| Sensortyp Ni1000 | Auswahl-Anschluss

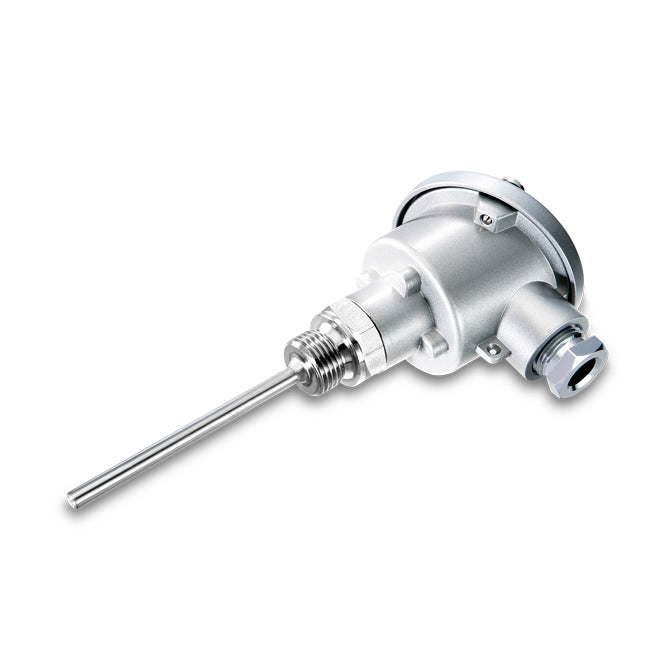

Der Titec Einschraubfühler HTFB2 mit Ni1000 Sensor ist ein Paradebeispiel für Präzision und Zuverlässigkeit in der Temperaturüberwachung. Entwickelt für den Einsatz in anspruchsvollen Umgebungen, bietet dieser Fühler exakte Messergebnisse in gasförmigen und flüssigen Medien.

Mit einem entsprechenden Sensor lässt sich der Einschraubfühler problemlos in übliche Regelungs- und Anzeigesysteme einbinden. Der darauf basierende Ni1000-Fühler verwendet Nickel als Widerstandsmaterial, wobei 1000 Ohm bei 0 °C den Widerstandswert darstellen. Seine ausgezeichnete Präzision und Stabilität machen ihn zu einem gefragten Messinstrument in der Industrie, in Heizungs- und Klimaanlagen sowie in der wissenschaftlichen Forschung.

Der Sensor bietet dank seines 2-Leiter-Anschlusses eine einfache Integration in bestehende Regel- und Anzeigesysteme.

Bei einem 3-Leiter-Anschluss wird zu einem Kontakt des Widerstandsthermometers eine weitere Leitung geführt. Dadurch erhalten Sie zwei Messkreise. Einer davon wird als Referenz genutzt. Mit einer 3-Leiter-Schaltung können Sie den Leistungswiderstand sowohl in seinem Betrag als auch in seiner Temperaturabhängigkeit ausgleichen. Wichtig hierbei ist nur, dass alle drei Adern dieselben Eigenschaften und die gleichen Temperaturen, denen Sie ausgesetzt sind, haben.

Die 4-Leiter-Schaltung eliminiert jeglichen Einfluss der Anschlussleitung auf das Messergebnis, was zu einer unübertroffenen Messgenauigkeit führt.

Technische Daten:

• Messbereich Spitze: -50 °C – +400 °C
• Tmax. Kopf: 100 °C
• Schaltungsart: 2-Leiter-Anschluss, 3-Leiter-Anschluss, 4-Leiter-Anschluss
• Sensor: Ni1000
• Schutzart: IP54
• Schutzrohr: ⌀ 6 mm, VA Edelstahl
• Anschlussklemme: Schraubklemme max. 1,5 mm²
• Gehäuse: Aluminium, Form B
• Druckfest bis: 40 bar
• Prozessanschluss: G1/2'' SW24
• Kabeleinführung: M20 x 1,5 mm
• Messeinsatz: fest eingebaut
• Montagezubehör (optional): Tauchhülse THVA3

Der Einschraubfühler HTFB2 mit Ni1000 Sensor steht für höchste Präzision in der Temperaturmessung. Mit einem Temperaturmessbereich von -50 °C bis +400 °C und einer maximalen Druckbelastung von 40 bar ist dieser Fühler für ein breites Spektrum an Anwendungen geeignet. Die Kombination aus robustem VA Edelstahlschutzrohr und einem Aluminiumgehäuse garantiert Langlebigkeit und Zuverlässigkeit.

Technologieerklärung

Der Kern des Ni1000 Sensors basiert auf Nickelwiderständen, die für ihre Präzision und Stabilität über einen weiten Temperaturbereich bekannt sind. Bei 0 °C weist der Sensor einen spezifischen Widerstandswert von 1000 Ohm auf, was eine hohe Messgenauigkeit ermöglicht. Diese Eigenschaften machen den HTFB2 ideal für den Einsatz in Industrie, Gebäudemanagement sowie in der wissenschaftlichen Forschung.
