Sorel | Solar Pumpengruppe 2-Strang mit Pumpe 3/4'' + LTDC | S2-Solar-30

Sorel 2-Strang Solarstation mit Wilo Hocheffizienzpumpe Para ST25/6 iPWM, Sicherheitsgruppe, Entlüfterrohr und Solarregler LTDC Version 3 (V3) | 3/4'' AG

Die Solarstation Sorel S2-Solar-30 ist eine gute Wahl für Ihre Solarthermie. Die integrierte Pumpe transportiert die im Solarkollektor erzeugte Wärme vom Dach zum Speicher.

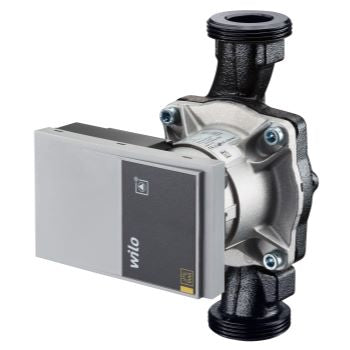

Die Pumpengruppe ist mit einer energiesparenden Wilo Yonos Para ST 25/6 iPWM Pumpe ausgestattet und erzielt im Vergleich zu asynchronen Pumpen einen deutlich geringeren Stromverbrauch. Dank der widerstandsfähigen Materialien und der modernsten Elektronik bietet die Pumpengruppe einen zuverlässigen Lauf. Die Drehzahl der Pumpe kann manuell in drei verschiedenen Stufen eingestellt werden, um die gewünschte Leistung zu erhalten.

Alle für den Betrieb der Solaranlage erforderlichen Hydraulikkomponenten sind bereits in der Solarstation enthalten. Dies ermöglicht eine schnelle und einfache Installation. Um Wärmeverluste zu vermeiden, befinden sich alle Bauteile innerhalb der Dämmschale.

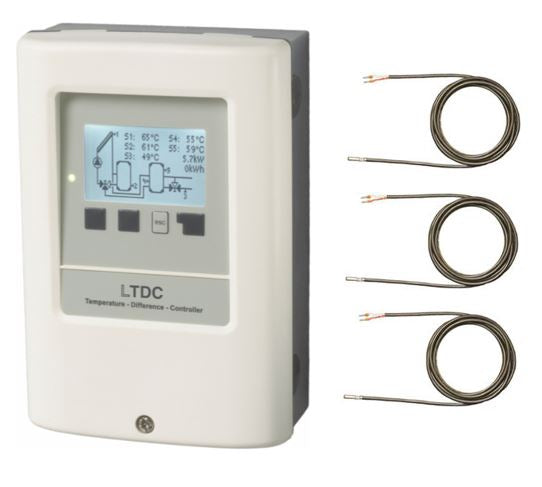

Der eingebaute Solarregler LTDC ist bereits mit 3 Temperaturfühlern aus Silikon vorverkabelt. Der Regler dient für die Ansteuerung einer Solaranlage oder weiteren Heizsystemen (z. B. Gasbrenner, Ölkessel, wassergeführter Kamin). Er bietet Ihnen ein kontraststarkes Display mit Hintergrundbeleuchtung, Piktogramme, die zur Beschreibung der Einstellungen dienen und ist mit einem Starthilfeassistenten ausgestattet. Das Netzanschlusskabel des Reglers ist mit einem Schuko-Stecker versehen.

Der LTDC ist für 42 Basissysteme mit zuschaltbaren Funktionen für ungenutzte Relais ausgelegt.

Durch Zuschaltung von Kombisensoren (VSF, VVX und RPS) kann der Volumenstrom und die Temperatur errechnet werden. Mit einem zusätzlichen Strahlungssensor haben Sie die Möglichkeit, die Intensität der Strahlung zu messen und ggf. die Starthilfe für die Solaranlage zu aktivieren.

Hydraulikvarianten des LTDC Regler:

Varianten gleich dem Small Temperatur Differenz Controller

Varianten gleich dem Medium Temperatur Differenz Controller

zusätzliche Hydraulikvarianten

Vorteile der Pumpengruppe im Überblick:

• integrierte Sicherheitsgruppe mit Manometer 0 - 10 bar sowie Sicherheitsventil mit 6 bar
• im Vorlauf integriertes Entlüfterrohr
• fertig isolierte Baugruppen auf kleinstem Raum
• einfache Montage spart viel Zeit vor Ort
• konstante Temperatur 120 °C, kurzzeitig bis 160 °C für 20 s
• Wilo-Para iPWM (bidirektionales Signal) ermöglicht den Dialog zwischen der Pumpe und der Anwendung (Heizung, Solar, Wärmepumpe), in der sie installiert ist
• geeignet für Wandmontage
• Achsabstand 125 mm
• bis für ca. 25 qm Solaranlage

weitere Informationen zum verbauten Solarregler LTDC im Überblick:

• 6 Sensoreingänge
• 2 Steckbuchsen für VFS/VVX oder RPS-Sensoren
• 2 Steckbuchsen CAN für Datalogger und Sorel Connect zur Netzwerkanbindung
• 2 mechanische Relaisausgänge 230 VAC für Pumpen/Ventile/Nachheizung
• 1 mechanischer Relaisausgang 230 VAC für Wechsler
• 2 Ausgänge umschaltbar 0... 10 V oder PWM zur Drehzahlregelung von Hocheffizienzpumpen
• für 42 Basissysteme sowie Sonderfunktionen über freies Relais
• geeignet für Hocheffizienzpumpe
• selbsterklärende Bedienerführung über 4 Eingabetasten
• mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
• kontrastreiches, beleuchtetes Display mit 128 x 64 dots
• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
• batteriegepufferte Echtzeituhr (RTC Real Time Clock) mit > 24 h Gangreserve
• Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
• Antiblockierschutz, Frostschutz + Priorität-Schutzfunktion + Kollektorschutz + Rückkühlung (bei Solar)
• Antilegionellenschutz
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 163x110x52 mm
• Befestigungsmaterial, Ersatzsicherung und Anleitung beiliegend
• Menü in 13 Sprachen vorhanden

Lieferumfang der S2-Solar-30 Pumpengruppe:

• Abgänge 3/4"" Außengewinde
• Hocheffizienzpumpe Wilo Para ST25/6 iPWM
• Temperatur-Differenz-Controller LTDC steckerfertig verkabelt und geprüft, inklusive 3 Fühler Pt 1000 TT/S2 mit 2 Meter Kabel
• Netzanschlusskabel 1,5 m
• Sensorbox mit 1 m Kabel und 8-adriger Sensorleitung
• Kugelhähne mit integriertem Sperrventil 6 bar und Thermometer
• Durchflussmesser einstellbar 2-12l/min, mit Absperrung
• 2 Füll- und Entleerkugelhähne
• Sicherheitsventil 6 bar, mit Manometer 0 - 10 bar
• Abgang 3/4"" zum Ausdehnungsgefäß an der Sicherheitsgruppe
• Wandmontagevorrichtung und Zubehör
• Montage- und Bedienanleitung

optionales Zubehör zur Bereitstellung der Sorel Connect Technik:

SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Die Regelung MTDC kann mittels des optional erhältlichen Dataloggers netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.

✔ deutsche Ingenieurskunst
