Sorel | Solar Pumpengruppe 2-Strang mit Pumpe 1'' + MTDC | S2-Solar-30

Sorel 2-Strang Solarstation mit Wilo Hocheffizienzpumpe Para ST25/13 PWM, Sicherheitsgruppe, Entlüfterrohr und Solarregler MTDC Version 5 (V5) | 1'' AG

Die Solarstation Sorel S2-Solar-30 ist eine gute Wahl für Ihre Solarthermie. Die integrierte Pumpe transportiert die im Solarkollektor erzeugte Wärme vom Dach zum Speicher.

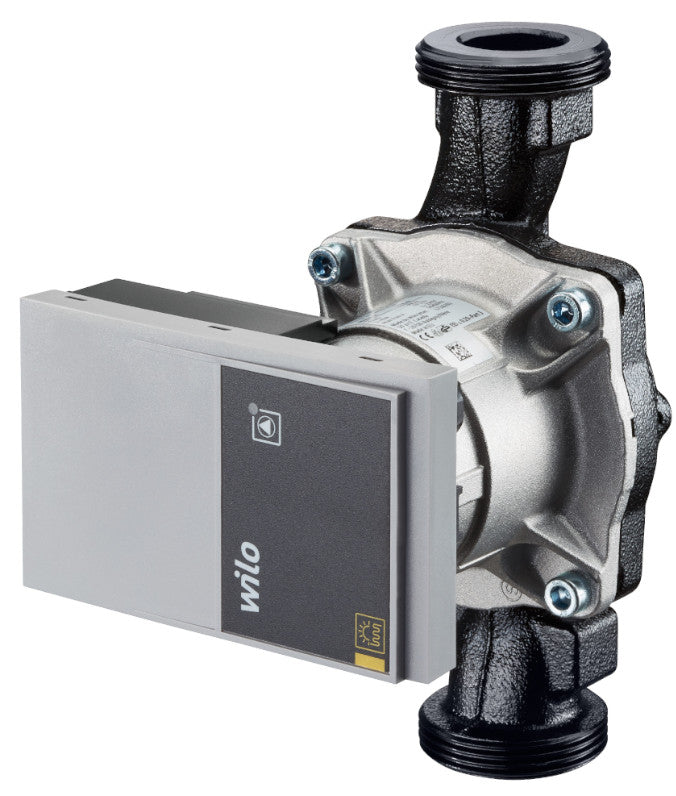

Die Pumpengruppe ist mit einer energiesparenden Wilo Yonos Para ST 25/7 PWM Pumpe ausgestattet und erzielt im Vergleich zu asynchronen Pumpen einen deutlich geringeren Stromverbrauch. Dank der widerstandsfähigen Materialien und der modernsten Elektronik bietet die Pumpengruppe einen zuverlässigen Lauf. Die Drehzahl der Pumpe kann manuell in drei verschiedenen Stufen eingestellt werden, um die gewünschte Leistung einzustellen.

Alle für den Betrieb der Solaranlage erforderlichen Hydraulikkomponenten sind bereits in der Solarstation enthalten. Dies ermöglicht eine schnelle und einfache Installation. Um Wärmeverluste zu vermeiden, befinden sich alle Bauteile innerhalb der Dämmschale.

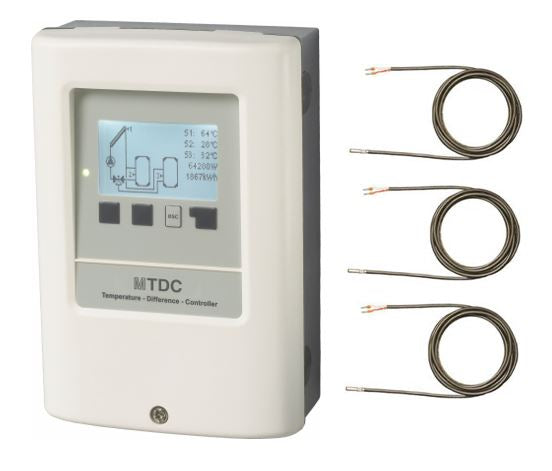

Der eingebaute Solarregler MTDC ist bereits mit 3 Temperaturfühlern aus Silikon vorverkabelt. Der Regler dient für die Ansteuerung einer Solaranlage oder einem weiteren Heizsystem (z. B. Gasbrenner, Ölkessel). Er bietet Ihnen ein kontraststarkes Display mit Hintergrundbeleuchtung, Piktogramme, die zur Beschreibung der Einstellungen dienen und ist mit einem Starthilfeassistenten ausgestattet. Das Netzanschlusskabel des Reglers ist mit einem Schuko-Stecker versehen.

Der MTDC ist für 25 Basissysteme mit zuschaltbaren Funktionen für ungenutzte Relais ausgelegt.

Hydraulikvarianten des MTDC Regler:

Varianten gleich dem Small Temperatur Differenz Controller

zusätzliche Hydraulikvarianten

Vorteile der Pumpengruppe im Überblick:

• integrierte Sicherheitsgruppe mit Manometer 0 - 10 bar sowie Sicherheitsventil mit 6 bar
• im Vorlauf integriertes Entlüfterrohr
• fertig isolierte Baugruppen auf kleinstem Raum
• einfache Montage spart viel Zeit vor Ort
• konstante Temperatur 120 °C, kurzzeitig bis 160 °C für 20 s
• Wilo-Para PWM
• geeignet für Wandmontage
• Achsabstand 125 mm
• bis für ca. 25 qm Solaranlage

weitere Informationen zum verbauten Solarregler MTDC im Überblick:

• 2 Steckbuchsen CAN für Datalogger und Sorel Connect zur Netzwerkanbindung
• 2 mechanische Relaisausgänge 230 VAC für Pumpen/Ventile/Nachheizung
• 1 Ausgang umschaltbar 0... 10 V oder PWM zur Drehzahlregelung von Hocheffizienzpumpen
• für 25 Basissysteme sowie Sonderfunktionen über freies Relais
• geeignet für Hocheffizienzpumpe
• selbsterklärende Bedienerführung über 4 Eingabetasten
• mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
• kontrastreiches, beleuchtetes Display mit 128 x 64 dots
• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
• batteriegepufferte Echtzeituhr (RTC Real Time Clock) mit > 24 h Gangreserve
• Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
• Antiblockierschutz, Frostschutz + Priorität-Schutzfunktion + Kollektorschutz + Rückkühlung (bei Solar)
• Antilegionellenschutz
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 163x110x52 mm
• Befestigungsmaterial, Ersatzsicherung und Anleitung beiliegend

Lieferumfang der S2-Solar-30 Pumpengruppe:

• Abgänge 1"" Außengewinde
• Hocheffizienzpumpe Wilo Para ST25/13 PWM
• Temperatur-Differenz-Controller MTDC steckerfertig verkabelt und geprüft, inklusive 3 Fühler Pt 1000 TT/S2 mit 2 Meter Kabel
• Netzanschlusskabel 1,5 m
• Sensorbox mit 1 m Kabel
• Kugelhähne mit integriertem Sperrventil 6 bar und Thermometer
• Durchflussmesser einstellbar 2-12l/min, mit Absperrung
• 2 Füll- und Entleerkugelhähne
• Sicherheitsventil 6 bar, mit Manometer 0 - 10 bar
• Abgang 3/4"" zum Ausdehnungsgefäß an der Sicherheitsgruppe
• Wandmontagevorrichtung und Zubehör
• Montage- und Bedienanleitung

optionales Zubehör zur Bereitstellung der Sorel Connect Technik:

SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Die Regelung MTDC, kann mittels des optional erhältlichen Dataloggers netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.

✔ deutsche Ingenieurskunst
