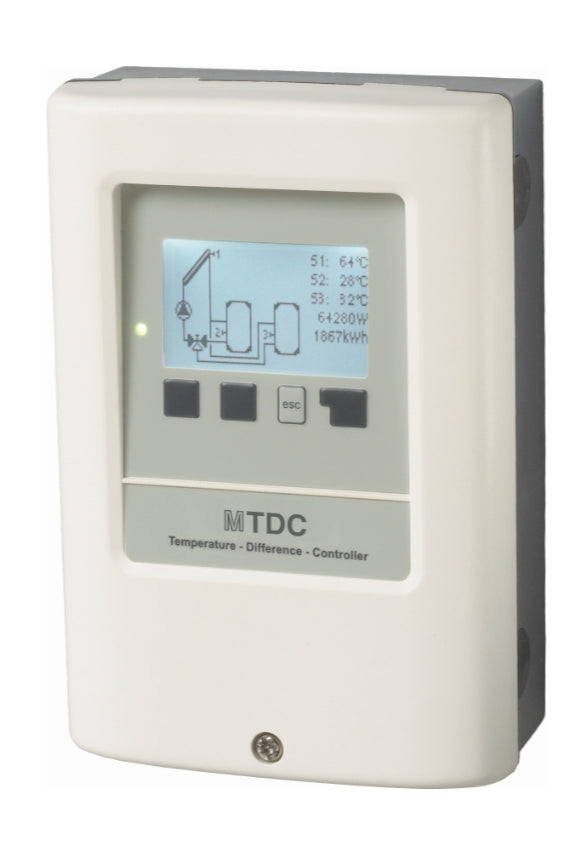

Sorel Medium Temperatur Differenz Controller V5 für Zweikreissysteme | Version mit 4 Sensoreingängen und mechanischem Relais

Die Steuerung ist der Kopf eines jedes Heizsystems und seiner Komponenten. Sorel ist seit 1991 Hersteller von elektronischen Temperaturreglern für die Heizungsindustrie weltweit. Sorel-Regler sind immer energiesparend, zuverlässig und leicht zu bedienen.

„Medium“ Temperatur Differenz Controller als Zweikreisregler für kleine Solarsystem mit 1 - 2 Speichern oder einer zweiten Wärmequelle

Mit dem MTDC-Temperaturdifferenzregler können Sie neben einer Solaranlage noch ein weiteres Heizsystem (z. B. Gasbrenner, Ölkessel) effizient nutzen und steuern. Das Gerät überzeugt vor allem durch seine Funktionalität und seine einfache, fast selbsterklärende Bedienung. Die einzelnen Eingabetasten werden bei jedem Eingabeschritt signifikanten Funktionen zugewiesen und erklärt. Zusätzlich zu den Schlüsselwörtern für die gemessenen Werte und Parameter stehen im Controller-Menü Hilfetexte oder klare Grafiken zur Verfügung.

Der MTDC ist für 25 Basissysteme mit zuschaltbaren Funktionen für ungenutzte Relais ausgelegt. Die Texte im Display werden mit energiesparenden LEDs beleuchtet.

Folgende Anschlüsse besitzt die Version 5:

• 4 x Sensoreingänge für Pt1000 Temperaturfühler - Messbereich -40 °C bis 300 °C
• 2 x Relaisausgang 460 VA für AC1 / 460 W für AC3 - mechanischer Wechsler für Pumpen / Ventile
• 1 x Ausgang umschaltbar 0... 10V oder PWM zur Drehzahlregelung von Hocheffizienzpumpen

Konnektivität mit anderen Sorel Produkten:

• TDCs Solarregler
• HCCs Heizungsregler
• FWCs Frischwasserregler
• Datalogger

Hydraulikvarianten des MTDC Regler:

Varianten gleich dem Small Temperatur Differenz Controller

zusätzliche Hydraulikvarianten

Zusätzliche Relaisfunktionen für freies Relais

Im Basissystem nicht verwendete Relais, werden als ""freies Relais"" bezeichnet. Dieses kann dann einer diversen Zusatzfunktion zugeordnet werden. Dabei ist jede Zusatzfunktion nur einmal verwendbar.

Zusatzfunktionen für den Medium Temperatur Differenz Controller können sein:

Vorteile im Überblick:

• wahlweise mit TT/S2-Pt1000 Tauchfühler für eine optimale Temperaturmessung in solarthermischen Anlagen
• 4 Sensoreingänge
• 2 Steckbuchsen CAN für Datalogger und Sorel Connect zur Netzwerkanbindung
• 2 mechanische Relaisausgänge 230 VAC für Pumpen/Ventile/Nachheizung
• 1 Ausgang umschaltbar 0... 10 V oder PWM zur Drehzahlregelung von Hocheffizienzpumpen
• für 25 Basissysteme sowie Sonderfunktionen über freies Relais
• geeignet für Hocheffizienzpumpe
• selbsterklärende Bedienerführung über 4 Eingabetasten
• mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
• kontrastreiches, beleuchtetes Display mit 128 x 64 dots
• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
• batteriegepufferte Echtzeituhr (RTC Real Time Clock) mit > 24 h Gangreserve
• Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
• Antiblockierschutz, Frostschutz + Priorität-Schutzfunktion + Kollektorschutz + Rückkühlung (bei Solar)
• Antilegionellenschutz
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 163x110x52 mm
• Befestigungsmaterial, Ersatzsicherung und Anleitung beiliegend
• Menü in 14 Sprachen vorhanden

Im Lieferumfang enthalten:

• Temperatur-Differenzregler MTDC Version 5 ohne Fühler - wahlweise mit zwei oder drei TT/S2 Pt1000 Temperaturfühlern
• 3 x Schrauben 3,5 x 35 mm zur Wandmontage
• 3 x Dübel 6 mm zur Wandmontage
• 6 x Zugentlastungsschellen mit 12 Schrauben
• 1 x Ersatzsicherung T2A / 250 V
• 1x Montage- und Bedienungsanleitung

Optionales Zubehör zur Bereitstellung der Sorel Connect Technik:

SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Diese Regelung MTDC, kann mittels des optional erhältlichen Dataloggers netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.
