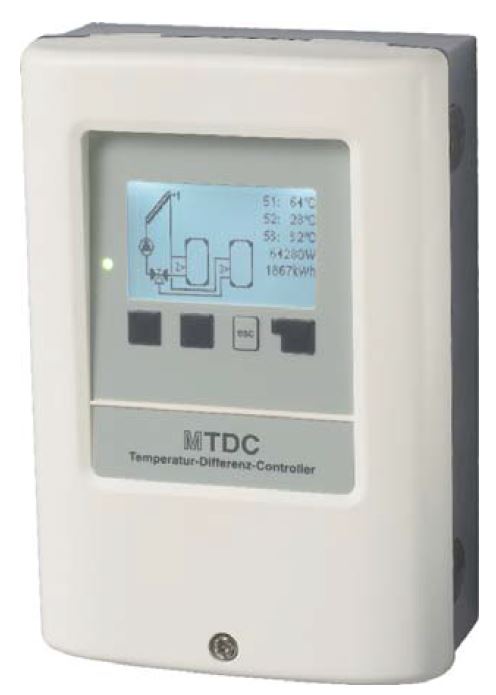

Sorel MTDC Temperatur Differenz Controller Zweikreisregler Version 1-4
Ihre persönliche Sorel-Kaufberatung:
Produkt Details
'Medium' Temperatur Differenz Controller Version Version 1 für Zweikreisregler
VERSION 1: 2 mechanische Relais on /off
Optionale Versionen:
- Version 2: 1 elektronisches Relaiszur Drehzahlregelung von Standardpumpen
- Version 3: 1 mechanisches Relais (Wechselkontakt) / 1 PWM / 0-10V Anschlussfür Hocheffi zienzpumpen
- Version 4: 1 elektronisches Relaiszur Drehzahlregelung von Standardpumpen /1 PWM / 0-10V Anschlussfür Hocheffi zienzpumpen
MTDC Für 25 Solar-, Speicher- und Feststoffkesselsysteme
Der Regler kann mit oder ohne Drehzahlregelung, 0-10V / PWM-Ausgängen oder beidem ausgestattet werden.
Anschlüsse:
- 4 Sensoreingänge für Pt1000 Temperaturfühler
- 2 Relais plus 1 PWM/0-10V Ausgang
Features:
- für 25 Basissysteme mit Solar oder Feststoffkesselmit zuschaltbaren Funktionenfür ungenutzte Relais
- Selbsterklärende Bedienerführung über 4 Eingabetasten
- Mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
- Kontrastreiches, beleuchtetes Display mit 128x64 dots
- Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
- RTC Real Time Clock mit >24h Gangreserve
- Weißes Gehäuse RAL9003, Schutzart IP40, Maße H 163mm B 110mm T 51mm
- Befestigungsmaterial, Ersatzsicherung und Anleitung beiliegend
Mögliche Schemen der SOREL-MTDC
| TDC | ||||
| Fühlereingänge Pt1000 | 3 | 4 | 6 | 8 |
| Relaisausgänge 230VAC | 1 | 2 | 3 | 7 |
| Relaisausgang potentialfrei | X | X | X | 1 |
| Ausgänge 0..10V oder PWM-Signal zur Drehzahlregelung von Hocheffizienzpumpen | 1 | 1 | 2 | 2 |
| Anzahl der vordefinierten Anwendungen | 9 | 25+ | 42+ | 48+ |
| Erweiterung der vordefinierten Anwendungen durch frei wählbare Zusatzfunktionen | X | ✔ | ✔ | ✔ |
| LEDs Rot/Grün zur Anzeige des Status | X | ✔ | ✔ | ✔ |
| Statistiken und Grafikauswertungen aus Datenspeicher | ✔ | ✔ | ✔ | ✔ |
| Wärmezählung über Grundfos Direktsensor (VFS) | X | X | 2 | 2 |
| Druckmessung über Grundfos Direktsensor (RPS) | X | X | 2 | 2 |
| Batteriegepufferte Echtzeituhr RTC | ✔ | ✔ | ✔ | ✔ |
| Uhrzeit- und temperaturgesteuerte Thermostatfunktion | ✔ | ✔ | ✔ | ✔ |
| Antilegionellenfunktion über Solar | ✔ | ✔ | ✔ | ✔ |
| Antilegionellenfunktion durch Zusatzheizung | ✔ | ✔ | ✔ | ✔ |
| Kühlfunktion | ✔ | ✔ | ✔ | ✔ |
| Inbetriebnahmeassistent | ✔ | ✔ | ✔ | ✔ |
| Anlagenschutz | ✔ | ✔ | ✔ | ✔ |
| Kollektorschutz | ✔ | ✔ | ✔ | ✔ |
| Speicherschutz (KS-Tmax) | ✔ | ✔ | ✔ | ✔ |
| Frostschutz | ✔ | ✔ | ✔ | ✔ |
| Rückkühlung | ✔ | ✔ | ✔ | ✔ |
| Startlogik für Vakuumröhrenkollektoren | ✔ | ✔ | ✔ | ✔ |
| Steuerprogramm für selbstentleerende Systeme (Drain-Back) | ✔ | ✔ | ✔ | ✔ |
| Funktionskontrolle und Fehlerspeicher mit Datum und Uhrzeit | ✔ | ✔ | ✔ | ✔ |
| Menüblocker | ✔ | ✔ | ✔ | ü |
| Netzteil für universellen Spannungsbereich (100 ... 240VAC) und reduzierten Standby-Verbrauch | X | ✔ | ✔ | ✔ |
| CAN Bus Anschluss für SOREL Connect | X | ✔ | ✔ | X |
| Data-Logging auf microSD Karte | X | via Datalogger | Via Datalogger | ✔ |
| Ethernetanschluss | X | via Datalogger | via Datalogger | ✔ |
