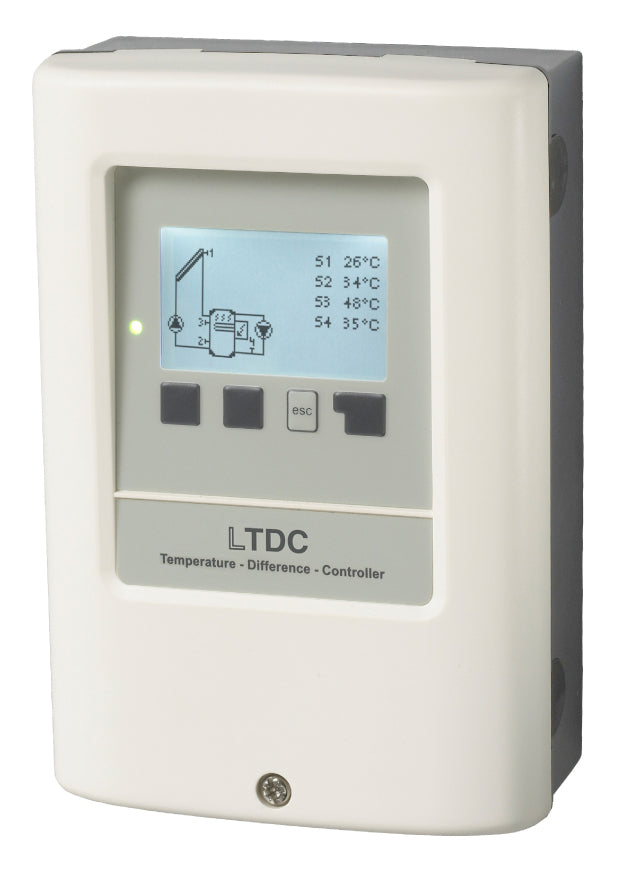

Sorel | LTDC-E Solarregler | wahlweise mit Fühler
Der Solarregler der Firma Sorel ist wahlweise mit 3 oder 4 Fühlersensoren ausgestattet, und überzeugt mit 8 vordefinierten Anwendungen.
Ihre persönliche Sorel-Kaufberatung:
Produkt Details
Beschreibung
Sorel Large Temperatur Differenz Controller für kombinierte Solar- und Elektroheizung bis 3 kW und Zirkulationspumpensteuerung | 4 Sensoreingänge
Die Steuerung ist der Kopf eines jedes Heizsystems und seiner Komponenten. Sorel ist seit 1991 Hersteller von elektronischen Temperaturreglern für die Heizungsindustrie weltweit. Sorel-Regler sind immer energiesparend, zuverlässig und leicht zu bedienen.
""Large"" Temperatur Differenz Controller für einfache Solar-Systeme mit einer Elektronachheizung bis zu 3 kW
Der große Temperaturdifferenzregler LTDC-E ist für grundlegende Solar-Systeme mit einer elektrischen Reserveheizung von bis zu 3 kW konzipiert und kann zusätzlich zur Zirkulationspumpensteuerung eingesetzt werden. Der Regler ist in einem attraktiven Gehäuse verbaut und hat verschiedenen Installationsmöglichkeiten. Das Gerät überzeugt vor allem durch seine Funktionalität und seine einfache, fast selbsterklärende Bedienung. Die einzelnen Eingabetasten werden bei jedem Eingabeschritt signifikanten Funktionen zugewiesen und erklärt. Zusätzlich zu den Schlüsselwörtern für die gemessenen Werte und Parameter stehen im Controller-Menü Hilfetexte oder klare Grafiken zur Verfügung.
Der LTDC-E ist für 8 verschiedene Basissysteme ausgelegt. Die Texte im Display werden mit energiesparenden LEDs beleuchtet.
Folgende Anschlüsse besitzt der LTDC-E:
- 4 x Sensoreingänge für Pt1000 Temperaturfühler - Messbereich -40 °C bis 300 °C
- 2 x Relaisausgang 230VAC Relaisausgang
- 1 x Relaisausgang potentialfrei (nur 230VAC, max. 3 kW)
- 1 x Ausgang umschaltbar 0... 10V oder PWM zur Drehzahlregelung von Hocheffizienzpumpen
Hydraulikvarianten des LTDC-E Regler:
- Solar mit Speicher
- Solar, Speicher und Elektroheizstab
- Solar, Speicher und Gaskessel
- Solar, Speicher und Wärmepumpe
- Solar mit Speicher und Zirkulation
- Solar, Speicher, Elektroheizstab und Zirkulation
- Solar, Speicher, Gaskessel und Zirkulation
- Solar, Speicher, Wärmepumpe und Zirkulation
Vorteile im Überblick:
- Differenztemperaturregler für mittlere und große Solaranlagen mit Steuerung einer zusätzlichen elektrischen Heizung
- Umwälzpumpensteuerung

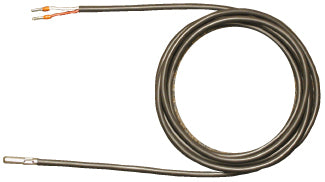

- wahlweise mit TT/S2-Pt1000 Tauchfühler für eine optimale Temperaturmessung in solarthermischen Anlagen
- bis zu 4 PT1000-Temperatursensoren können angeschlossen werden
- ein mechanisches Relais zur Drehzahlregelung von Standardpumpen und 1 PWM / 0-10V
- für 8 Basissysteme
- geeignet für Hocheffizienzpumpe
- selbsterklärende Bedienerführung über 4 Eingabetasten
- mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
- kontrastreiches, beleuchtetes Display mit 128 x 64 dots
- Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
- batteriegepufferte Echtzeituhr (RTC Real Time Clock) mit > 24 h Gangreserve
- Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
- Antiblockierschutz, Frostschutz + Priorität-Schutzfunktion + Kollektorschutz + Rückkühlung (bei Solar)
- Antilegionellenschutz
- weißes Gehäuse RAL9003
- Schutzart IP40
- Maße HxBxT: 163x110x52 mm
- Befestigungsmaterial, Ersatzsicherung und Anleitung beiliegend
- Menü in 7 Sprachen vorhanden
Im Lieferumfang enthalten:
- Temperaturdifferenzregler LTDC-E - wahlweise mit drei oder vier TT/S2 Pt1000 Temperaturfühlern
- 3 x Schrauben 3,5 x 35 mm zur Wandmontage
- 3 x Dübel S6 zur Wandmontage
- 6 x Zugentlastungsschellen mit 12 Schrauben
- 1 x Ersatzsicherung 2AT
- 1 x Montage- und Bedienungsanleitung
