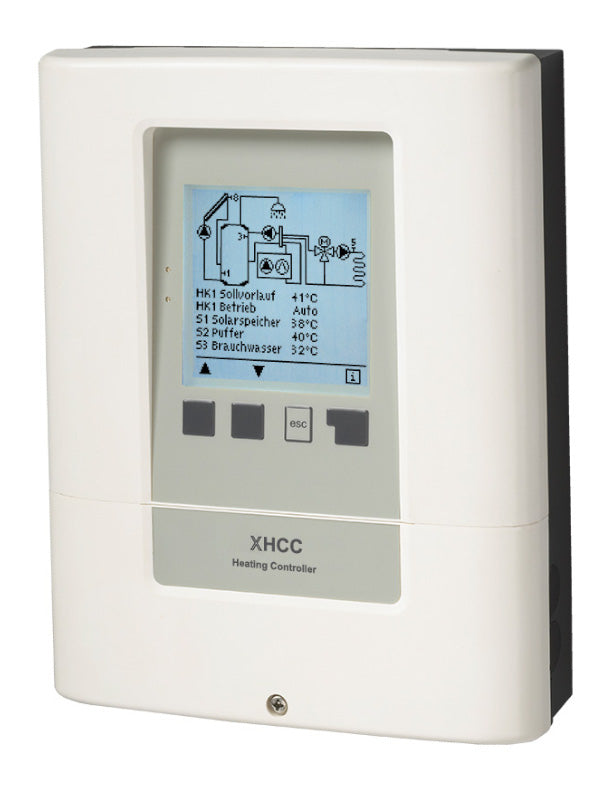

Sorel | XHCC Version 2 (V2) Heizungsregler | mit CAN | mit Ethernet

Sorel XtraLarge Heating Controller mit CAN und Ethernet-Schnittstelle für Solarthermie, Heizen und Kühlen ohne Fühler | mit 9 Sensoreingängen + VVX/VSF/RPS

Die Steuerung ist der Kopf eines jedes Heizsystems und seiner Komponenten. Sorel ist seit 1991 Hersteller von elektronischen Temperaturreglern für die Heizungsindustrie weltweit. Sorel-Regler sind immer energiesparend, zuverlässig und leicht zu bedienen.

Mit dem witterungsgeführten XHCC baut Sorel eine Brücke zwischen den TDC-Solarreglern (TDC = Temperature Difference Controller) und der HCC-Heizungsregler-Serie (HCC = Heating Circuit Controller). Der XHCC ermöglicht die Steuerung einer solarthermischen Anlage in Verbindung mit der Regelung von bis zu zwei Heizkreisen sowie eines Kühlgerätes. Somit vereint der XHCC Regler die Eigenschaften der erfolgreichen Solarregler und der innovativen Heizungsregler von Sorel.

Neben dem Einsatz als Stand-Alone-Regler kann der XHCC via CAN-Bus mit anderen Sorel Reglern vernetzt werden. Zudem ermöglicht der integrierte Temperatur- und Feuchtigkeitssensor eine zuverlässige Taupunktüberwachung. Durch die Berechnung des Taupunkts in der Steuerung wird verhindert, dass die Temperatur im Kühlsystem unter den Taupunkt fällt, was wiederum feuchte Oberflächen und die daraus resultierende Schimmelbildung verhindert, die in gut isolierten modernen Gebäuden zunehmend zum Problem wird. Bei Bedarf kann der XHCC auch einen Luftentfeuchter aktivieren.

Vielfältig und bedienerfreundliche Heizungsreglung

Je komplexer die regelungstechnischen Anforderungen, desto wichtiger wird die einfache Bedienbarkeit von Reglern. Daher steht konsequente Bedienerfreundlichkeit bei allen Sorel-Reglern an erster Stelle. Dafür stehen der Inbetriebnahme-Assistent sowie die Volltextanzeige mit Hilfetexten ohne verwirrende Symbole oder Abkürzungen.

Der Regler ist weitgehend selbsterklärend und intuitiv bedienbar, sodass Sie als Installateure oder Endkunden ohne aufwändigen Support auskommen. Ein großes, gut ablesbares Display mit einer Auflösung von 128 x 128 Bildpunkten und grafischer Darstellung der Hydraulik-Schemata mit animierten Symbolen sorgt für einen perfekten Überblick.

Folgende Anschlüsse besitzt der XHCC:

• 9 x Sensoreingänge für PT1000 Temperaturfühler - Messbereich -40 °C bis 300 °C
• 2 x Eingang für Wärmezählung über Direktsensor (VFS bzw. VVX)
• 2 x Druckmessung über Grundfos RPS Sensor
• 2 x Sensoreingang für Fernversteller RC20 / RC21
• 6 Relaisausgänge 230VAC für Pumpen/Ventile
• 4 x Ausgang umschaltbar 0V - 10V oder PWM-Signal - zur modulierenden Brenneransteuerung bzw. Drehzahlregelung von Hocheffizienz- oder Großpumpen
• 1 x Relaisanschluss potentialfrei
• max. Belastung 24 VDC für externe Geräte 6 Watt (z. B. Spannungsversorgung von 8 °CALEON Room Controller)
• 2 x CAN in/out für Datalogger zur Verbindung mit SOREL Connect
• 1 x Micro SD Memory Card Slot
• 1 x Ethernet-Schnittstelle

Konnektivität mit anderen Sorel Produkten:

• °CALEON Raumcontroller
• °CALEONbox
• TDCs Solarregler
• HCCs Heizungsregler
• FWCs Frischwasserregler
• Datalogger
• LAN-Verbindung

Hydraulikvarianten des XHCC Regler:

Zusätzliche Relaisfunktionen für freies Relais

Im Basissystem nicht verwendete Relais, werden als ""freies Relais"" bezeichnet. Dieses kann dann einer diversen Zusatzfunktion zugeordnet werden. Dabei ist jede Zusatzfunktion nur einmal verwendbar.

Zusatzfunktionen für den XtraLarge Heating Controller können sein:

Bei komplexeren Systemen können zusätzliche Regler von Sorel hinzugefügt werden, die jeweils einen weiteren gemischten Heizkreis steuern können.

Vorteile des XHCC im Überblick:

• 13 vordefinierte Grundsystem (Solarkreis und Heiz-/Kühlkreise)
• für zahlreiche Wärmequellen wie Gas/Solar, Gas/Festbrennstoff, Festbrennstoff/Solar, Solar/Wärmepumpe
• 9 Sensoreingänge + 2 für Kombisensor + 2 x für Fernsteller
• 4 Ausgang umschaltbar 0... 10 V oder PWM zur modulierenden Brenneransteuerung bzw. Drehzahlregelung von Hocheffizienzpumpen
• Setup-Wizard - führt Schritt für Schritt durch alle notwendigen Einstellungen für eine schnelle und einfache Inbetriebnahme
• netzwerkfähig mit LAN-Verbindung - Monitoring und Fernbedienung der Heizung über PC, Smartphone und Tablet
• Antiblockierschutz, Frostschutz, Pufferentladeschutz, Solarfunktion, Saisonschalter ""Heizen / Kühlen"", Taupunktkorrektur
• Data-Logging - über Micro SD-Karte zur Speicherung aus Auswertung von Anlagedaten
• kontrastreiches beleuchtetes Display (128 x 128 dots) mit umfangreichem Volltext- und Grafikmodus
• selbsterklärende Bedienerführung über 4 Eingabetasten als Softkeys
• RTC Real Time Clock mit >24h Gangreserve
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 228 x 180 x 53 mm
• Menü in 9 Sprachen vorhanden

Im Lieferumfang enthalten:

• 1 x witterungsgeführter Heizungsregler für Heiz- und Kühlsysteme XHCC (Version 2) mit CAN und Ethernet inkl. Basisversion PC-Software Analysetool
• 3 x Schrauben 3,5 x 35 mm zur Wandmontage
• 3 x Dübel 6 mm zur Wandmontage
• 1 x Micro SD-Card inkl. 4 GB
• 1 x Montage- und Bedienungsanleitung

Optionales Zubehör zur Bereitstellung der Sorel Connect Technik:

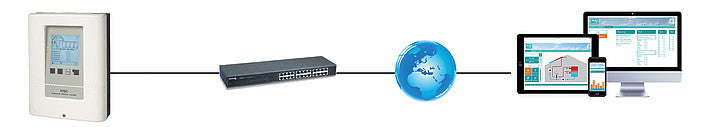

SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Die Regelung XHCC, kann mittels des optional erhältlichen Datalogger netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.

Weiteres Zubehör für den XHCC Heizungsregler:

Die Sorel XHCC besitzt neun Fühlereingänge für die Vorlauftemperatur, die Außentemperatur und wenn Sie möchten, können Sie an die weiteren Eingänge auch Raumthermostate anschließen.

Mithilfe eines externen Relais kann ein 0-10V / PWM Ausgang genutzt werden, um eine Schaltleistung von 230 VAC oder einen potentialfreien Wechselkontakt zu erhalten. So können Sie den Relaisausgang so konfigurieren, dass Sie einen vollwertigen zusätzlichen Ausgang erhalten, um ggf. einen Öl-, Gaskessel oder Pelletkesselanlage anzusteuern.

Kombination mehrerer Sorel Produkte

Sorel-Geräte z. B. HCC-Regler, Datalogger, °CALEON Room Controller oder °CALEONbox für Flächenheiz- und Kühlsysteme können Mittels CAN-Bus miteinander vernetzt werden, um miteinander zu kommunizieren. Somit regeln Sie größere Systeme intelligent und effizient.

✔ erfolgreicher Hersteller für Solar- und Heizungsregler
