Sorel 2-Wege Pumpengruppe für gemischte Heizkreise inkl. MHCC | DN25

Sorel 2-Strang Heizkreisstation mit Wilo Hocheffizienzpumpe Stratos Pico OEM 25/1-6, Mischer und Heizungsregler MHCC | 1'' IG

Die einbaufertige, professionelle Heizkreispumpengruppe mit der elektronischen Regelung MHCC ist für den Einsatz von gemischten Heizkreisen geeignet. Die Station ermittelt auf Grundlage der Außentemperatur und der eingestellten Heizungskennlinie die korrekte Vorlauftemperatur des Heizkreises.

Die Pumpengruppe ist mit einer energiesparenden Wilo Stratos Pico OEM 25/1-6 Pumpe ausgestattet. Die Hocheffizienz-Umwälzpumpe Wilo Stratos Pico ist elektronisch geregelt und kann Energieeinsparungen von bis zu 90 % im Vergleich zu ungeregelten Pumpen erzielen. Dank der widerstandsfähigen Materialien und der modernsten Elektronik bietet die Pumpengruppe einen zuverlässigen Lauf. Neben der benutzerfreundlichen Bedienung zeichnet sich die Wilo Stratos Pico zusätzlich durch die automatische Entlüftung aus. Die Entlüftung kann über das Menü ausgewählt werden, ideal nach Wartungsarbeiten oder einer Neuinstallation. So können störende Geräusche sowie Leistungsverluste reduziert oder gar verhindert werden.

Alle weiteren für den Betrieb der Heizungsanlage erforderlichen Hydraulikkomponenten sind in der Heizkreisstation enthalten. Dies ermöglicht eine schnelle und einfache Installation. Um Wärmeverluste zu vermeiden, befinden sich alle Bauteile innerhalb der Dämmschale. Falls es keinen Heizkreisverteiler gibt, kann die Pumpengruppe mittels einer rückseitigen Befestigungsplatte an einer Wand oder an einem Speicher angebracht werden.

Der eingebaute Heizungsregler MHCC ist bereits mit 2 Temperaturfühlern vorverkabelt. Er bietet Ihnen ein kontraststarkes Display mit Hintergrundbeleuchtung, Piktogramme die zur Beschreibung der Einstellungen dienen und ist mit einem Starthilfe-Assistent ausgestattet. Das Netzanschlusskabel des Reglers ist mit einem Schuko-Stecker versehen.

Hydraulikvarianten des MHCC Regler:

• gemischter Heizkreis
• gemischter Heizkreis mit Wärmeanforderung (z. B. Brenner, Wärmepumpe)

Konnektivität mit anderen Sorel Produkten:

• °CALEON Raumcontroller
• °CALEONbox
• TDCs Solarregler
• Datalogger

Vorteile der Pumpengruppe im Überblick:

• kompakte Station - komplett montiert - fertig zum Einbau
• 3-Wege-Mischer, welcher mit einem motorischen Stellantrieb gesteuert werden kann
• einfache Installation und Instandhaltung, Kontrolle und Austausch der Pumpe ohne Anlage entleeren zu müssen
• vor Ort kann der Vorlauf mit dem Rücklauf vertauscht werden
• wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss

weitere Informationen zum verbauten Heizungsegler MHCC im Überblick:

• 4 Sensoreingänge
• 1 Ausgang umschaltbar 0... 10 V oder PWM zur modulierenden Brenneransteuerung bzw. Drehzahlregelung von Hocheffizienzpumpen
• Setup-Wizard - führt Schritt für Schritt durch alle notwendigen Einstellungen für eine schnelle und einfache Inbetriebnahme
• netzwerkfähig mit Hilfe des Dataloggers - Monitoring und Fernbedienung der Heizung über PC, Smartphone und Tablet
• Antiblockierschutz, Frostschutz, Pufferentladeschutz
• Data-Logging - über Micro SD-Karte zur Speicherung aus Auswertung von Anlagedaten
• kontrastreiches beleuchtetes Display (128 x 64 dots) mit umfangreichem Volltext- und Grafikmodus
• selbsterklärende Bedienerführung über 4 Eingabetasten als Softkeys
• RTC Real Time Clock mit >24h Gangreserve
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 163x110x51 mm
• Menü in 9 Sprachen vorhanden

Lieferumfang der Pumpengruppe:

• Hocheffizienz-Zirkulationspumpe Wilo Stratos Pico OEM 25/1-6 mit integrierter konstanter oder variabler Druckkontrolle

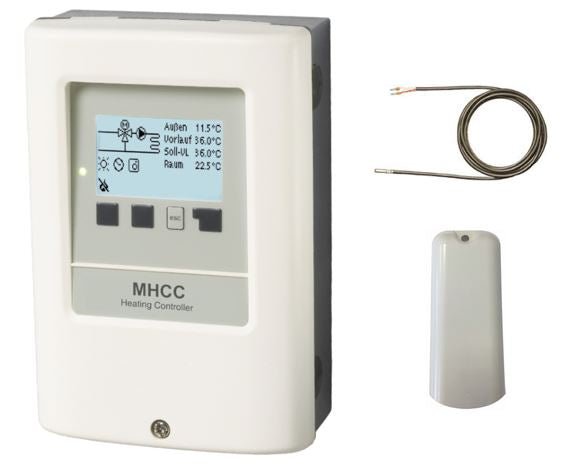

• Medium Heating Controller MHCC steckerfertig verkabelt und geprüft, inkl. 1 x TR/S1,5-Pt1000 Rohranlegefühler + 1 x TA55 Außenfühler für eine optimale Temperaturmessung
• Vorlauf rechts, Rücklauf links
• 2 x Kugelventile mit Thermometer
• 3-Wege-Mischventil mit KVS 10,0
• Servomotor mit 90 ° Betriebsbereich
• Montage- und Bedienanleitung

optionales Zubehör zur Bereitstellung der Sorel Connect Technik:

SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Die Regelung MHCC, kann mittels des optional erhältlichen Datalogger netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.

Die Verwendung eines Raumthermostats (z. B. RC21) ermöglicht die Fernbedienung der Heizungsanlage. So kann die Vorlauftemperatur gemäß den persönlichen Anforderungen manuell variiert werden, oder aber automatisch in Anhängigkeit der Raumtemperatur, indem die Thermostatfunktion des Reglers aktiviert wird.

Mithilfe eines externen Relais kann ein 0-10V / PWM Ausgang genutzt werden, um eine Schaltleistung von 230 VAC oder einen potentialfreien Wechselkontakt zu erhalten. So können Sie den Relaisausgang so konfigurieren, dass Sie einen vollwertigen zusätzlichen Ausgang erhalten um ggf. einen Öl-, Gaskessel oder Pelletkesselanlage anzusteuern.

✔ deutsche Ingenieurskunst
