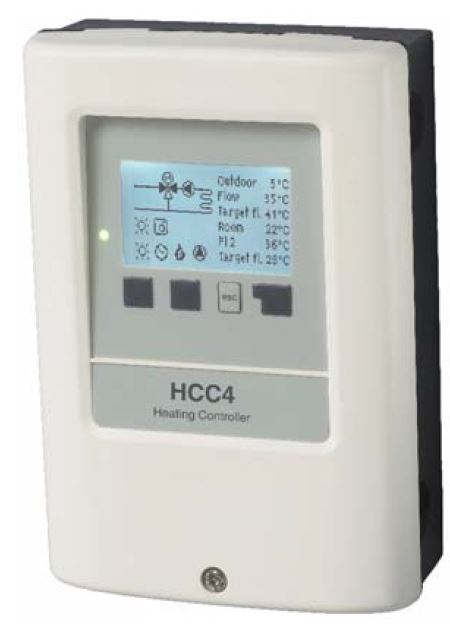

Sorel HCC4 Temperatur Differenz Controller Witterungsgeführt
Ihre persönliche Sorel-Kaufberatung:
Produkt Details
Witterungsgeführter Heizungsregler mit Wärmeanforderung für einen gemischten und einen ungemischten Heizkreis
Anschlüsse:
- 6 Sensoreingänge ingesamt für PT1000 Temperaturfühler und Fernversteller RC21
- 4 Relaisausgänge 230VAC für Pumpen/Ventile
- 1 Relaisausgang potentialfrei
Features:
- Formschönes Gehäuse (H 163mm B110mm T 51mm) mit verschiedenen Montagemöglichkeiten
- Kontrastreiches beleuchtetes Display mitumfangreichem Volltext- und Grafikmodus
- Selbsterklärende Bedienerführung über 4 Eingabetasten als Softkeys
- RTC Real Time Clock mit >24h Gangreserve
Wählbar sind 6 unterschiedliche Heizsysteme:
- Geregelter Heizkreis mit Mischer und Pumpe
- Geregelter Heizkreis mit Wärmeanforderung
- Geregelter Heizkreis mit Pufferspeicher und Wärmeanforderung
- Geregelter Heizkreis mit Mischer und Pumpe ohne Wärmeanforderung
- Geregelter und ungeregelter Heizkreis mit Wärmeanforderung
- Geregelter und ungeregelter Heizkreis mit Pufferspeicher und Wärmeanforderung
Mögliche Schemen der SOREL-HCC4
| HCC | |||||
| Fühlereingänge gesamt Fühlereingänge Pt1000 davon für Fernversteller davon für Luftfeuchtesensoren davon für Directsensor VFS / RPS Temperatur davon für Directsensor VFS / RPS Durchfluss | 4 3 1 0 0 0 | 6 5 1 0 0 0 | 6 5 1 0 0 0 | 6 4 1 1 0 0 | 16 10 2 0 2 2 |
| Relaisausgänge 230VAC | 3 | 4 | 4 | 4 | 6 |
| Relaisausgang potentialfrei | 0 | 1 | 1 | 2 | 1 |
| Ausgänge 0..10V oder PWM-Signal zur Drehzahlregelung von Hocheffizienzpumpen | 1 | 0 | 0 | 0 | 2 |
| Anzahl der vordefinierten Anwendungen | 2 | 6 | 3 | 3 | 13 |
| Erweiterung der vordefinierten Anwendungen durch frei wählbare Zusatzfunktionen | X | X | X | X | ✔ |
| LEDs Rot/Grün zur Anzeige des Status | ✔ | ✔ | ✔ | ✔ | ✔ |
| Programmierbare Heizkreisbetriebszeiten pro Tag | 3 | 2x3 | 1x3 | 2x3 | 2x3 |
| Komfortfunktion für schnelle Aufheizung | ✔ | ✔ | ✔ | ✔ | ✔ |
| Heizkreis mit Mischer | ✔ | ✔ | ✔ | ✔ | 1-2 |
| 2. Heizkreis ohne Mischer 2. Heizkreis mit Mischer | X X | ✔ X | X X | X X | ✔ |
| Brauchwasserfunktion mit Betriebszeiten | X | X | ✔ | X | ✔ |
| Antilegionellenfunktion über Solar | X | X | X | X | ✔ |
| Antilegionellenfunktion durch Zusatzheizung | X | X | X | X | ✔ |
| Kühlfunktion | X | X | X | ✔ | ✔ |
| Inbetriebnahmeassistent | ✔ | ✔ | ✔ | ✔ | ✔ |
| Solar-Anlagenschutz | X | X | X | X | ✔ |
| Solar-Kollektorschutz | X | X | X | X | ✔ |
| Pufferentladeschutz | ✔ | ✔ | ✔ | X | ✔ |
| Frostschutz | ✔ | ✔ | ✔ | ✔ | ✔ |
| Antiblockierschutz | ✔ | ✔ | ✔ | ✔ | ✔ |
| Solar-Rückkühlung | X | X | X | X | ✔ |
| Startlogik für Vakuumröhrenkollektoren | X | X | X | X | ✔ |
| Steuerprogramm für selbstentleerende Systeme (Drain-Back) | X | X | X | X | ✔ |
| Funktionskontrolle und Fehlerspeicher mit Datum und Uhrzeit | ✔ | ✔ | ✔ | ✔ | ✔ |
| Fehlerspeicher und Analyse mit Datum und Zeit | ✔ | ✔ | ✔ | ✔ | ✔ |
| Menüblocker | ✔ | ✔ | ✔ | ✔ | ✔ |
| CAN Bus Anschluss für SOREL Connect | ✔ | X | X | X | ✔ |
| Data-Logging auf microSD Karte | via Datalogger | X | X | X | ✔ |
| Ethernetanschluss | via Datalogger | X | X | X | ✔ |
| Abmessungen Höhe x Breite x Tiefe in mm | 163 x 110 x 51 | 163 x 110 x 51 | 163 x 110 x 51 | 163 x 110 x 51 | 228 x 180 x 53 |
| Gehäusefarbe | RAL 9003 | RAL 9003 | RAL 9003 | RAL 9003 | RAL 9003 |
| Schutzart | IP 40 | IP 40 | IP 40 | IP 40 | IP 40 |
