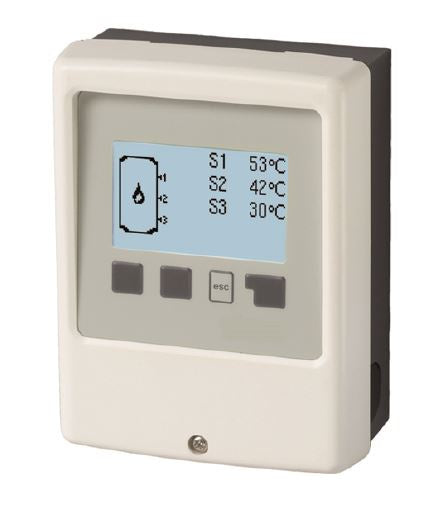

Sorel | TC Brauchwasserregler | wahlweise mit Fühler

Thermostatregler zur Speicheraufheizung von Sorel | mit 3 Sensoreingängen

Die Steuerung ist der Kopf jedes Heizsystems und seiner Komponenten. Sorel ist seit 1991 Hersteller von elektronischen Temperaturreglern für die Heizungsindustrie weltweit. Sorel-Regler sind durchweg energieeffizient, zuverlässig und einfach zu bedienen.

Der Sorel TC vergleicht die von einem Sensor erfasste Temperatur mit der eingestellten Einschalttemperatur. Bei Unterschreiten im Heizbetrieb dieser Temperatur schaltet das Relais ein, bei Überschreiten schaltet das Relais aus.

Bei Verwendung einer Fotovoltaikanlage kann über einen wählbaren Fühlereingang (S2 oder S3) die PV Anlage überwacht werden. Ist der PV-Kontakt geschlossen, wird in den Programmen 2-4 eine zusätzliche Ausschalttemperatur berücksichtigt.

Bei jedem Eingabeschritt sind jeder Eingabetaste passende Funktionen zugeordnet und darüber textlich erklärt. Im Menü Messwerte und Einstellungen stehen neben Schlagwörtern auch Hilfetexte und Grafiken zur Verfügung.

Die Einrichtung läuft durch den integrierten Inbetriebnahme-Assistenten leicht von der Hand und ist schnell erledigt. Die Elektronik befindet sich im Gehäuseoberteil, ist auf dem Klemmanschluss aufgesteckt und leicht trennbar. Die Anschlussklemmen sind fest im Gehäuseunterteil integriert. Alle Kabel können im Klemmraum mit Zugentlastung versehen werden.

Folgende Anschlüsse besitzt der TC:

• 3 x Sensoreingänge für Pt1000-Temperatursensoren
• 1 x potentialfreier Relaisausgang mechanisch Schließer 16 A (max. Anschlussleistung 3 kW bei 230 VAC)

Hydraulikvarianten des TC Reglers:

• Temperaturanzeige
• Thermostatfunktion - Ein- und Ausschaltsensor S1
• Thermostatfunktion - Einschaltsensor S1 + Ausschaltsensor S2
• Thermostatfunktion - Einschaltsensor S1 + Ausschaltsensor S3
• Themosiphon

Vorteile des TC im Überblick:

• zur Speicheraufheizung / Nachheizung solarer Thermosiphon-Systeme
• wahlweise mit 1, 2 oder 3 x TT/S2-Pt1000 Tauchfühler für eine optimale Temperaturmessung
• 3 Sensoreingänge
• Setup-Wizard - führt Schritt für Schritt durch alle notwendigen Einstellungen für eine schnelle und einfache Inbetriebnahme
• umfangreiche Einstellmenüs mit Erklärungen
• Thermostatfunktion zur Speicheraufheizung, Antilegionellenaufheizung oder einfach als 3-fach Speichertemperaturanzeige
• Antiblockierschutz
• kontrastreiches beleuchtetes Display (128 x 64 dots) mit umfangreichem Volltext- und Grafikmodus
• selbsterklärende Bedienerführung über 4 Eingabetasten als Softkeys
• RTC Real Time Clock mit >24h Gangreserve
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 115x86x45 mm
• Menü in 18 Sprachen vorhanden

Im Lieferumfang enthalten:

• 1 x Thermostatregler TC - wahlweise mit 1, 2 oder 3 x TT/S2 Pt1000 Temperaturfühlern
• 3 x Schrauben 3,5 x 35 mm zur Wandmontage
• 3 x Dübel S6 zur Wandmontage
• 4 x Zugentlastungsschellen mit 8 Schrauben
• 1 x Ersatzsicherung 2 AT
• 1 x Montage- und Bedienungsanleitung

Weiteres Zubehör für den TC Brauchwasserregler:

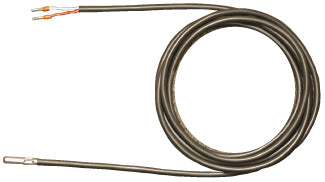

Der Regler arbeitet mit Pt1000-Temperaturfühlern, die für eine gradgenaue Temperaturerfassung sorgen, um die Anlagenfunktion regeltechnisch optimal sicherzustellen.

Das externe Schaltrelais 4 S 24 A kann ebenfalls genutzt werden, wenn die Schaltleistung des Reglers nicht ausreicht. Der 4-polige Installationsschutz steuert 3-phasige Lasten bis 24 A z. B. elektrische Heizgeräte, Warmwasserbereiter, Motoren für Pumpen, Lüftung und sonstige Antriebe ebenso wie Beleuchtungen.
