Rotex Grenzwertgeber Nachrüstung - Heizöltank variosafe | GWG03
Zur Nachrüstung einer Grenzwertgeber-Kette ist der Grenzwertgeber erforderlich. Einsatz als Teil einer Abfüllsicherung zur Vermeidung von Überfüllungen von Behältern.
Ihre persönliche Rotex-Kaufberatung:
Produkt Details
Rotex Grenzwertgeber Nachrüstung - Heizöltank variosafe | GWG03
Der Grenzwertgeber muss verwendet werden, wenn eine bestehende Tankbatterie mit einer Grenzwertgeber-Kette nachgerüstet wird. Der Grenzwertgeber ist bereits im Grundpaket ANK 110115 enthalten.
Wie funktioniert ein Grenzwertgeber?
Der Grenzwertgeber nutzt das Prinzip des temperaturabhängigen elektrischen Widerstands eines Kaltleiters. Über die elektrische Verbindung des Grenzwertgebers mit dem Tankwagen wird der Kaltleiter vor dem Betanken aufgeheizt. Erst nach dieser Aufheizzeit und dem Erreichen eines bestimmten Widerstandswerts schaltet die Abfüllsicherung am Tankwagen die Befüllung beziehungsweise die Pumpe frei.
Erreicht das Heizöl im Tank bei der Befüllung den Kaltleiter im Grenzwertgeber, kühlt dieser ab. Dadurch ändert der Grenzwertgeber sprungartig seinen elektrischen Widerstand. Diese Widerstandsänderung bewirkt, dass die Steuereinrichtung in der Abfüllsicherung des Tankwagens das Absperrventil des Tankwagens schließt und die Befüllung sofort beendet.

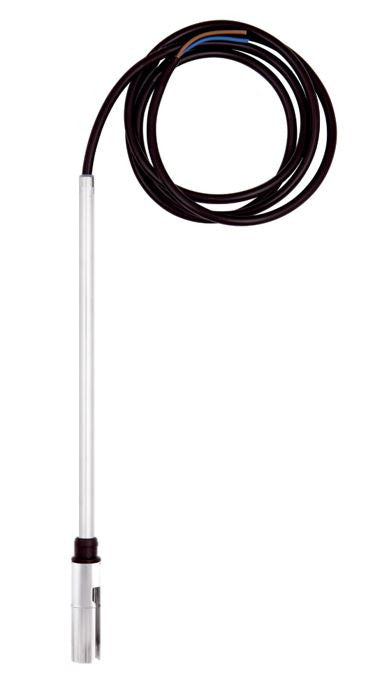

Bestandteile und Beschreibung des Grenzwertgebers von variosafe
Der Grenzwertgeber besteht aus:
- dem Sondenrohr
- dem Kaltleiter
- der Schutzhaube
- dem Einschraubkörper
- der Anschlussarmatur
- dem Kabel zwischen Kaltleiter und Anschlussarmatur.
Die Sonde des Grenzwertgebers ist von 60 bis 310 mm einstellbar, mit einer Feststellschraube gesichert und mit einem O-Ring abgedichtet. Der Grenzwertgeber hält Druckproben bis 1 bar Überdruck stand. Das Sondenrohr ist mit einer Markierung und der Zahl 330 versehen. Diese Zahl gibt das Abstandsmaß von der Markierung bis zum Ansprechpunkt des Grenzwertgebers in mm an.
Der Fühler (Kaltleiter) ist ein am unteren Ende der Sonde fest eingebauter temperaturabhängiger PTC-Widerstand. Der Einschraubkörper mit Außengewinde M 60 x 4 trägt gleichzeitig den Anschluss für die Entnahmeleitung, den Erweiterungssatz sowie das Sicherheits-Rückschlagventil.
Die Anschlussarmatur ist eine Einrichtung zur elektrischen Verbindung des Grenzwertgebers mit dem Tankwagen. Der Grenzwertgeber entspricht den Anforderungen der TRwS (Technische Regel wassergefährdender Stoffe) DWA-A 791 mit der Zulassungs-Nummer Z-65.17-182.
Die Grenzwertgeber ist für Heizöltanks der Serie variosafe VSF 600/750/1000/1500 geeignet.
Produkteigenschaften im Überblick:
- Ausführung gemäß EN 13616
- metallisierte Hülse sichert dauerhafte Funktion auch bei Verwendung von Bioöl/Biodiesel
- universeller Einsatz durch variable Höheneinstellung
- Materialien beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit bis zu 100 % FAME
- Proofed Barrier (geruchsdicht)
- druckwasserdicht bis 10 m Wassersäule - ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebiete
