ESBE Zirkulationsset mit Thermostatmischer | VTR 322 35-60°C

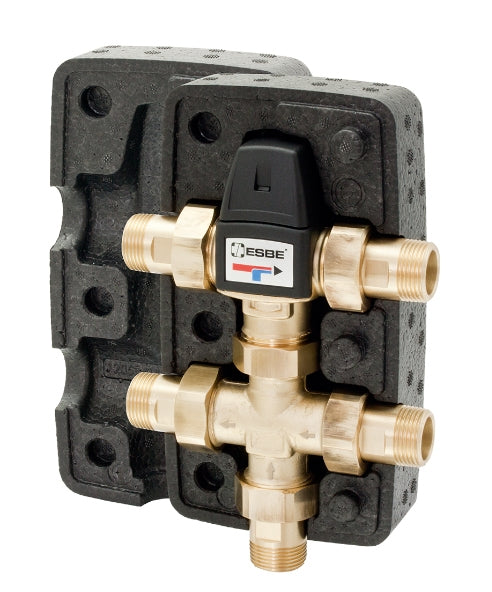

Zirkulationsset der Serie VTR300 von ESBE mit Thermostatmischer und Verbrühschutz

Das Zirkulationsset ist für Warmwasseranlagen mit Zirkulationsleitung vorgesehen, bei denen ein Brauchwassermischer eingesetzt werden soll, um auslaufendes Warmwasser verbrühsicher zu machen und um eine konstante Warmwassertemperatur sicherzustellen. Verbrühsicher bedeutet, dass die Warmwasserzufuhr automatisch geschlossen wird, wenn die Kaltwasserzufuhr unterbrochen wird.

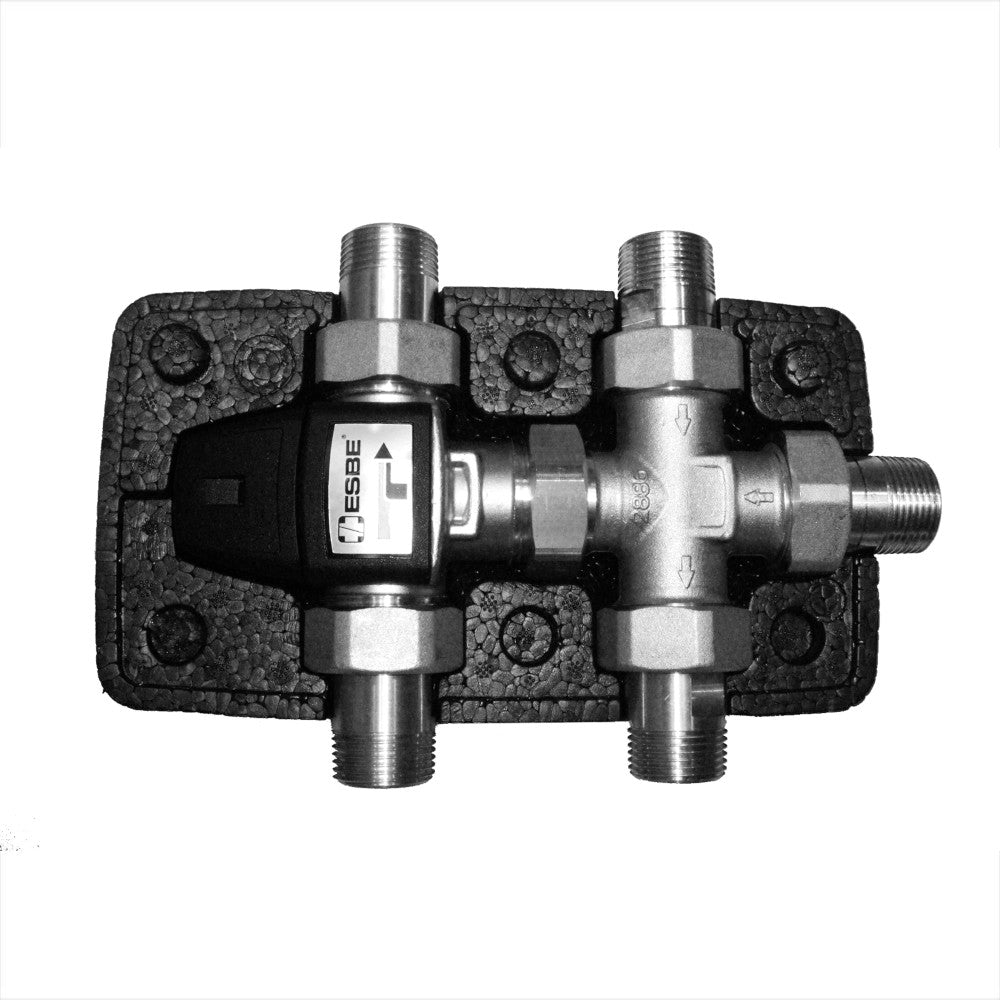

Alle benötigten Bauteile wie Verschraubungen und Rückflussverhinderer sind im Zirkulationsset enthalten, so dass eine schnelle und fehlerfreie Installation ermöglicht wird. Das Zirkulationsset wird zudem mit einer Dämmschale geliefert, um unnötige Wärmeverluste zu verhindern.

Funktionsweise des Zirkulationssets

Wenn Warmwasser gezapft wird, wird dem zu heißen Wasser aus dem Warmwasserbereiter so viel Kaltwasser beigemischt, dass eine konstante und verbrühsichere Auslauftemperatur sichergestellt wird. Diese Temperatur lässt sich individuell für den entsprechenden Anwendungsbereich einstellen.

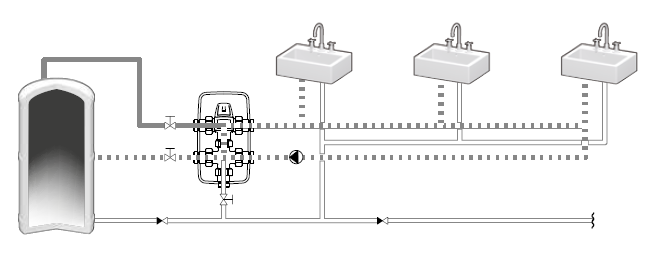

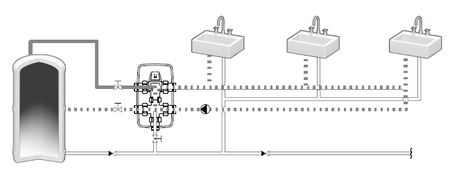

Wird kein Warmwasser gezapft und es ist nur die Zirkulation aktiv, wird das Rücklaufwasser bei einer Temperatur oberhalb des am Mischautomaten eingestellten Wertes komplett über den Kaltwassereingang des Mischautomaten geleitet. Bei Temperaturen unterhalb des eingestellten Wertes wird eine Teilmenge des Rücklaufwassers über den Kaltwassereingang, die andere Teilmenge über den Warmwasserspeicher zum Warmwassereingang des Mischautomaten geleitet.

Im Mischautomaten selbst werden diese Teilvolumenströme erneut auf den eingestellten Wert gemischt.

Technische Daten im Überblick:

• Anwendungsbereich: Trinkwasser, an zentraler Stelle
• Temperaturbereich: 35 - 60 °C
• Druckstufe: PN10
• Betriebsdruck: 10 bar
• Differenzdruck: 3 bar
• Mediumtemperatur: max. 95 °C
• Temperaturstabilität: ± 2°C
