Regulus DBV-2 | Thermische Ablaufsicherung | 2-Wege-Ventil

Zwei Wege Ventil Regulus DBV-2 thermische Ablaufsicherung

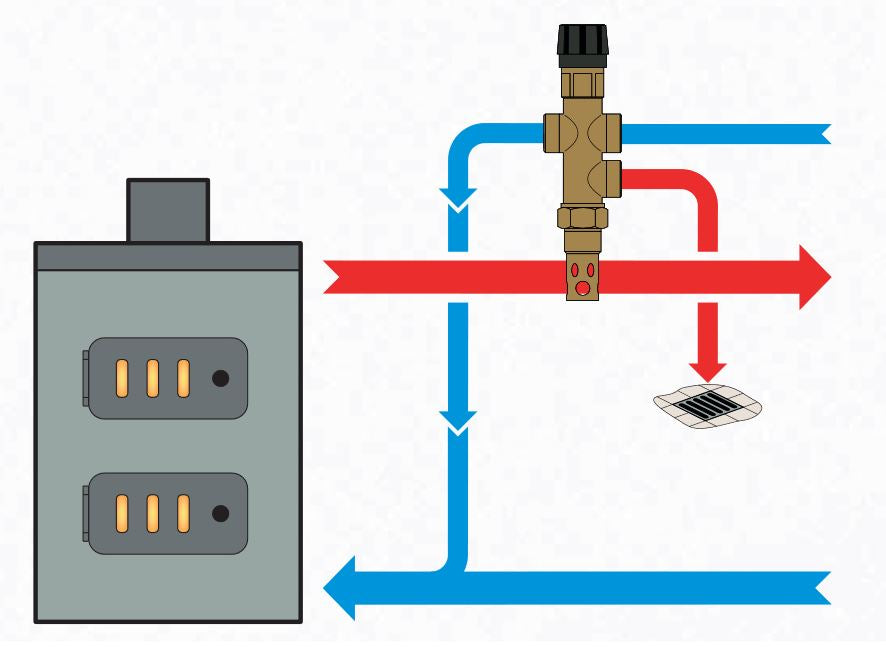

Das DBV-2 ist ein thermostatgesteuertes Sicherheits- / Entlastungsventil zum Kühlen von Festbrennstoffkesseln ohne kühlenden Wärmetauscher. Das 2-Wege-Ventil leitet das heiße Wasser des Heizkesselvorlaufs durch den unteren Anschluss , kaltes Wasser zum abkühlen des Heizkessels wird durch den oberen Anschluss geführt. Ist eine Temperatur von  97° C erreicht, öffnet das Ventil die beiden Anschlüsse, dadurch wird durch den unteren Anschluss heißes Wasser des Heizkessels abgeführt und  kaltes Wasser aus der Wasserleitung durch den oberen Anschluss in den Rücklauf zugeführt. Um die korrekte Funktion des Ventiles gewährleisten zu können, muss das Ventil an jener Stelle angebracht werden, an der die Temperatur beim Überhitzen des Kessels am höchsten ist. Für gewöhnlich ist dies direkt auf der Oberseite des Kessels oder im Vorlauf in unmittelbarer Nähe des Kessels. Das thermostatische Element eines renommierten Herstellers befindet sich direkt im Heißwasser, dadurch erfolgt die Reaktion des Ventiles auf eine Veränderung der Heißwassertemperatur unmittelbar.

Da eine Beschädigung bei der Montage ausgeschlossen werden sollte, wurde bei der Konstruktion auf einen externen Fühler verzichtet und das thermostatische Element fest im DBV-2 Ventil verbaut. Das Ventil kann manuell über einen Drehknopf geöffnet werden (ähnlich dem Prüfknopf bei thermischen Ablaufsicherungen).

2 unabhängigen Thermostatelementen kontrollieren das Öffnen und Schließen des Ventils. Dies hat zur Folge, dass selbst dann genügend überschüssige Hitze abgeführt, wenn eines der Elemente ausfällt.
Während der Produktion des DBV 2 wird darauf geachtet, dass jedes Ventil vor dem Versand auf seine Funktion geprüft wird.

Das Ventil ist gemäß Richtline 97/23/EC (PED) und Norm EN 14597 zugelassen. Es handelt sich um einen Sicherheitstemperaturwächter STW des Typs Th nach EN 14597, der gemäß Art.4.3.8.4 EN 303-5 die Anforderungen für eine Vorrichtung zur Ableitung von Überschusswärme erfüllt.

Technische Daten

• Auslösetemperatur 97 °C +/- 2 °C
• maximaler Arbeitsdruck Heißwasser: 4 bar
• Maximaler Arbeitsdruck Kaltwasser: 6 bar

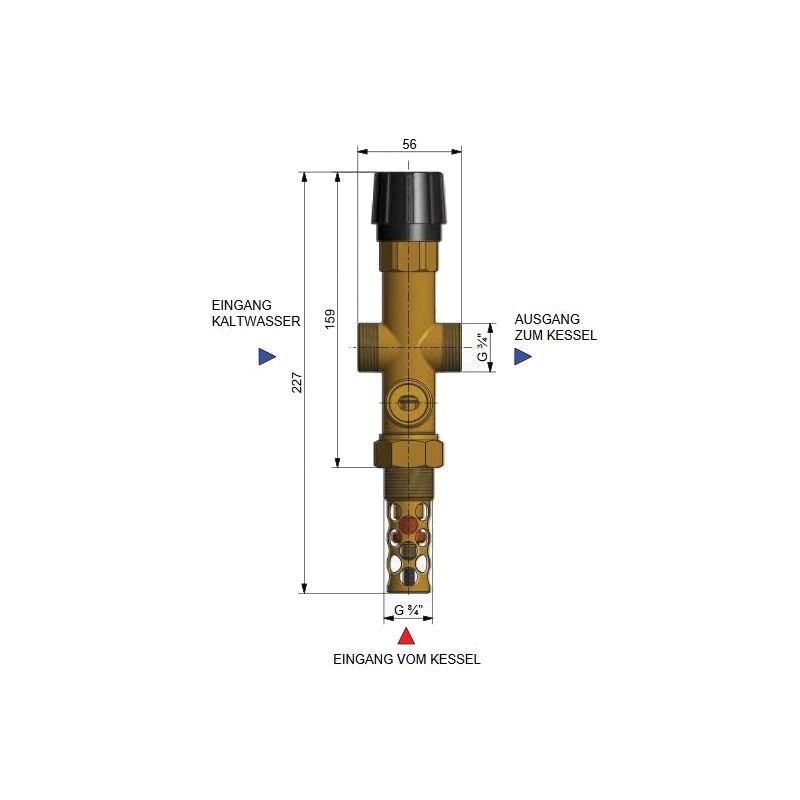

• Anschluss der Wasserleitung: AG G3/4""
• Anschluss der Wärmequelle: AG R3/4""
• Gewicht: 0,70 kg
