Sorel | MTDC-E Solarregler | Kombination Elektroheizung | 2 Fühler

Sorel Medium Temperatur Differenz Controller für kombinierte Solar- und Elektroheizung bis 3 kW mit 2 Fühlern TT/S2 | 3 Sensoreingänge

Der mittelgroße Temperaturdifferenzregler MTDC-E ist für grundlegende Solar-Systeme mit einer elektrischen Reserveheizung von bis zu 3 kW konzipiert. Der Regler ist in einem attraktiven Gehäuse verbaut und den hat verschiedenen Installationsmöglichkeiten. Das Gerät überzeugt vor allem durch seine Funktionalität und seine einfache, fast selbsterklärende Bedienung. Die einzelnen Eingabetasten werden bei jedem Eingabeschritt signifikanten Funktionen zugewiesen und erklärt. Zusätzlich zu den Schlüsselwörtern für die gemessenen Werte und Parameter stehen im Controller-Menü Hilfetexte oder klare Grafiken zur Verfügung.

Der MTDC-E ist für 5 verschiedene Basissysteme ausgelegt. Die Texte im Display werden mit energiesparenden LEDs beleuchtet.

Folgende Anschlüsse besitzt der MTDC-E:

• 3 x Sensoreingänge für Pt1000 Temperaturfühler - Messbereich -40 °C bis 300 °C
• 1 x Relaisausgang 230VAC Relaisausgang
• 1 x Relaisausgang potentialfrei (nur 230VAC, max. 3 kW)
• 1 x Ausgang umschaltbar 0... 10V oder PWM zur Drehzahlregelung von Hocheffizienzpumpen

Hydraulikvarianten des MTDC-E Regler:

• Solar mit Speicher
• Solar, Speicher und Elektroheizstab
• Solar, Speicher und Gaskessel
• Solar, Speicher und Wärmepumpe
• Solar mit Speicher und Kühlen

Vorteile im Überblick:

• Differenztemperaturregler für mittlere Solaranlagen mit Steuerung einer zusätzlichen elektrischen Heizung
• inkl. 2 x TT/S2-Pt1000 Tauchfühler für eine optimale Temperaturmessung in solarthermischen Anlagen
• ein mechanisches Relais zur Drehzahlregelung von Standardpumpen und 1 PWM / 0-10V
• für 5 Basissysteme
• geeignet für Hocheffizienzpumpe
• selbsterklärende Bedienerführung über 4 Eingabetasten
• mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
• kontrastreiches, beleuchtetes Display mit 128 x 64 dots
• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
• batteriegepufferte Echtzeituhr (RTC Real Time Clock) mit > 24 h Gangreserve
• Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
• Antiblockierschutz, Frostschutz + Priorität-Schutzfunktion + Kollektorschutz + Rückkühlung (bei Solar)
• Antilegionellenschutz
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 163x110x51 mm
• Befestigungsmaterial, Ersatzsicherung und Anleitung beiliegend
• Menü in 7 Sprachen vorhanden

Im Lieferumfang enthalten:

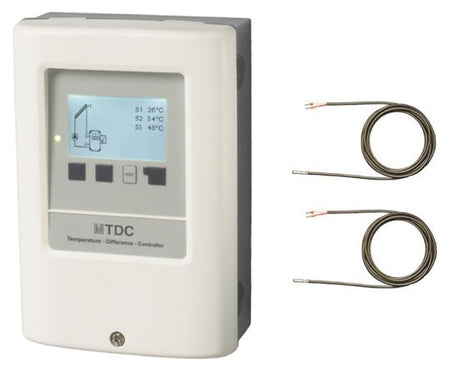

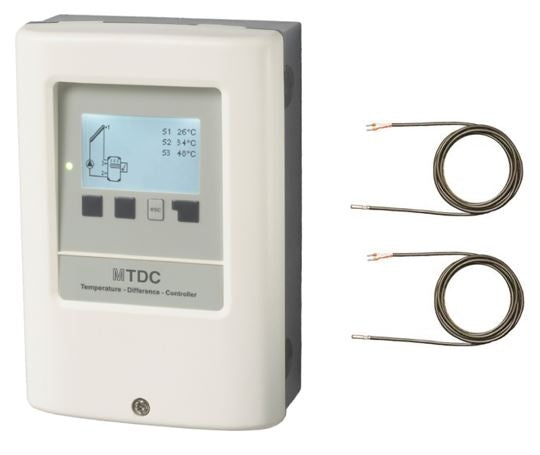

• Temperaturdifferenzregler MTDC-E mit 2 x TT/S2 Pt1000 Temperaturfühlern
• 3 x Schrauben 3,5 x 35 mm zur Wandmontage
• 3 x Dübel S6 zur Wandmontage
• 6 x Zugentlastungsschellen mit 12 Schrauben
• 1 x Ersatzsicherung 2AT
• 1 x Montage- und Bedienungsanleitung
