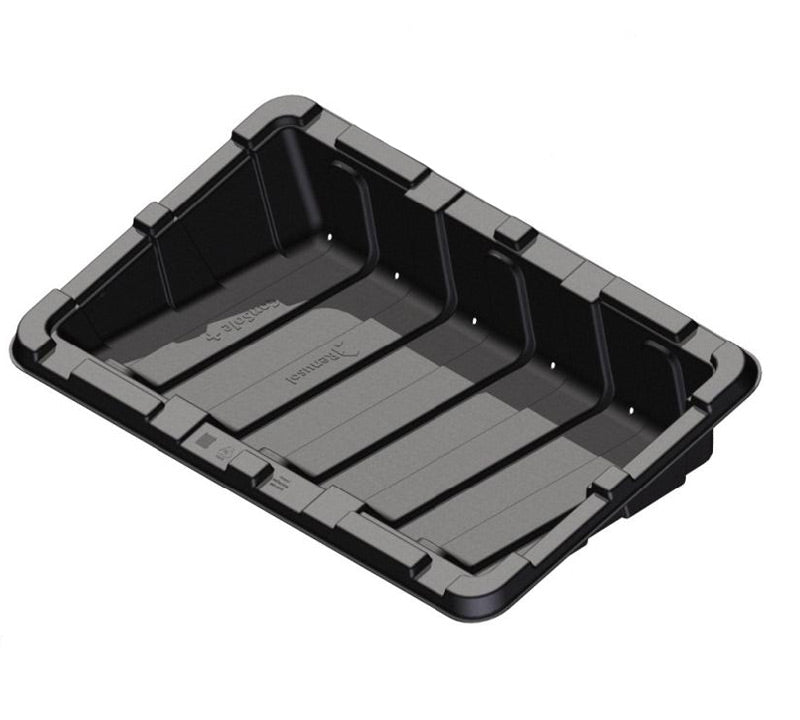

Montagewanne ConSole+ für Flachdachmontage von Solarmodulen

Befestigungs-Wanne/Halterung zur Montage von Solarmodulen

Die optimale Montagelösung für Solarmodule auf Flachdächern und Bodenflächen!

Das ConSole Montagesystem ist die ideale Lösung für eine Installation von PV-Modulen auf Flachdächern mit einer Dachneigung von bis zu 5° ohne Dachdurchdringung. Das System sichert die Solarmodule durch Ballastierungen ab. So bleibt der Untergrund, bzw. die Aufständerungsfläche unversehrt und wird nicht beschädigt. Die ConSole+ ist geeignet für die Querverlegung von gerahmten Solarmodulen mit einer Modullänge von 1550 bis 2400 mm. Sie benötigen für die Montage von einem Solarmodul eine ConSole+ (1 ConSole = 1 Solarmodul).

Wanne aufstellen, Ballast einfüllen und Solarmodul aufschrauben. Fertig!

Anwendungsmöglichkeiten

• Flachdach
• Deponie
• Freiflächen
• Grünflächen (ausgenommen Schwefelwasserstoff Exposition)

Technische Daten:

• Maße der Wanne: 1730x1100x390 mm
• Modulneigung 15°, maximale Dachneigung 5°
• Modullänge: 1.550 mm - 2.400 mm (Modulorientierung horizontal/Querformat)
• Umgebungstemperatur: -30 °C bis +50 °C
• inklusive Montage-Set

Lieferumfang:

• 1x Renusol ConSole+ (Montagewanne)
• 2x U-Profil
• 8x Schraube M6 x 20 mm A2-70
• 8x U-Scheibe DIN9021-6,4-A2
• 8x 6 kt Sicherungsmutter DIN985-M6-A2
• 4x ConSole Clip
• 4x 6 kt Schraube DIN7504-ST5
• 1x Montageanleitung
