MITSUBISHI | Pumpengruppe für gemischten Heizkreis | MK5/4 Edition 8

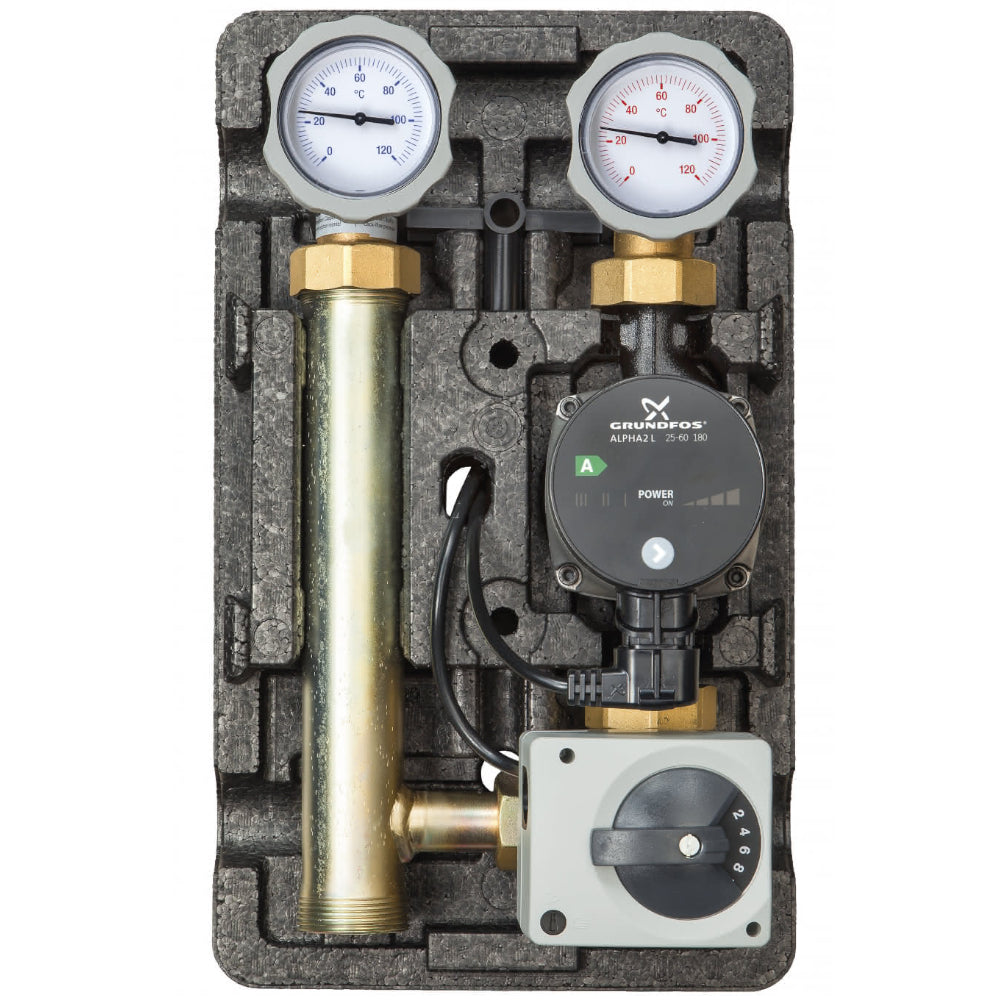

Komplett vormontierte Pumpengruppe für einen gemischten Heizkreis mit Hocheffizienz-Umwälzpumpe, Anschlusskabel und 3-Wege-Mischer.
oder
Ihre persönliche Mitsubishi-Kaufberatung:
Produkt Details
Mitsubishi Pumpengruppe MK1¼ Edition 8
Diese Pumpengruppe ist für den Einsatz mit dem Wärmepumpenregler FTC5 ausgelegt und kann für einen gemischten Heizkreis eingesetzt werden. Sie wird komplett montiert geliefert und ist mit elektronischen Hocheffizienz-Umwälzpumpen ausgestattet. Zu dieser Pumpengruppe gehören außerdem ein 3-Wege-Mischer und ein entsprechender Stellantrieb. Dieser ist für die Versorgung von Niedertemperatur-Heizsystemen (beispielsweise Fußbodenheizung) geeignet und regelt anhand der Beimischung von Rücklaufwasser die benötigte Vorlauftemperatur.
Die Regelung erfolgt über Vor- und Rücklauffühler THW6 / THW7 / THW8 / THW9 (Artikel PAC-TH011-E), die mit dem Wärmepumpenregler FTC5 verbunden werden. Diese Fühler sind als Anlegefühler ausgeführt.
Um störende Totzeiten zu vermeiden, sollte die Entfernung zwischen Fühlermesspunkt und Vor-/Rücklauf der Pumpengruppe möglichst gering sein. Die Verwendung von Wärmeleitpaste zwischen Anlegefühler und Vor-/Rücklaufleitung der Heizkreise wird zur Unterstützung der Signalübertragung empfohlen.
Merkmale
- Nennweite: (DN) 32
- Fördervolumen Qmax: 3,6 m³/h
- Förderhöhe Hmax: 7,2 m
- Pumpentyp: Grundfos UPM3 Hybrid 25-70
- Stellmotor: 230 V, 140 s, 90°, 6 Nm
- kVs-Wert: 6,4 m³/h
- Einbaulänge: 180 mm
- Achsabstand: 125 mm
- max. Betriebstemperatur: 110 °C
- max. Betriebsdruck: 6 bar
- Anschluss oben: G 1¼"" IG
- Anschluss unten: G 1 ½"" AG (flachdichtend)
Lieferumfang
- 1 × Hocheffizienz-Umwälzpumpe mit Anschlusskabel
- 2 × Kontaktthermometer für Vor- und Rücklauf
- 1 × Pumpen-Kugelhahn
- 1 × Wandhalterung
- 1 × Schwerkraftbremse

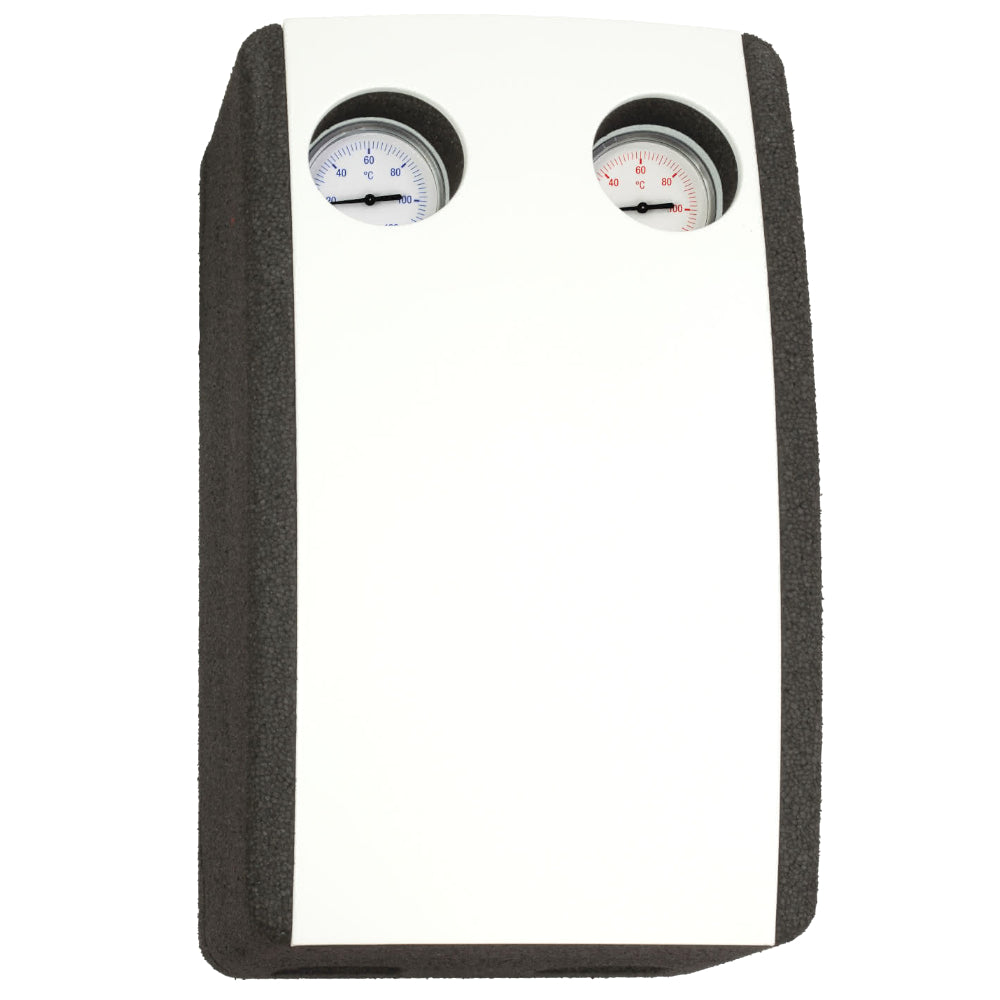

- 1 × EPP-Isolierung
- 1 × 3-Wege-Mischer (Stellmotor 230 V, 140 s, 90 °, 6 Nm)
