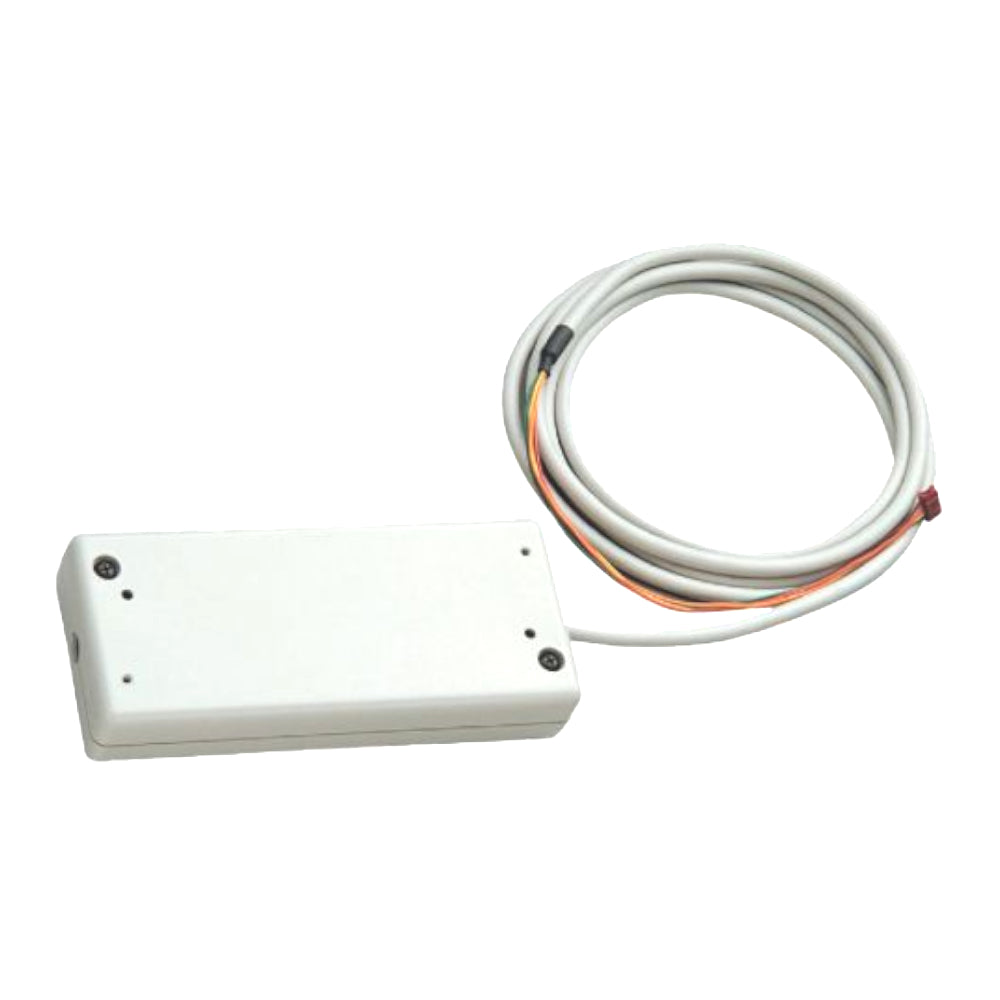

MITSUBISHI Interface MAC-397IF-E zur Anbindung der M-Serie

Das Interface ist an alle Klima-Innengeräte der M-Serie anschließbar und wird mit dem beiliegenden Kabel direkt auf die Innengeräteplatine aufgesteckt, die Spannungsversorgung erfolgt dabei durch das Innengerät. Die verschiedenen Funktionen werden mit Hilfe des DIP-Schalters SW500 voreingestellt. Die externen Ein- und Ausgänge werden am Klemmblock CN591 verarbeitet, der sich in der Interface-Box befindet.

Folgende Ansteuerungen sind möglich:

• Fern Ein/Aus
• Ausgabe einer Betriebsmeldung oder Ausgabe einer Störmeldung (nur eine Ausgabe ist möglich)
• Sperrfunktion der EIN/AUS-Funktion an der lokalen Fernbedienung
• Änderung der Betriebsart Kühlen/Heizen
• Änderung der Sollwerttemperatur
• Anschluss einer Kabelfernbedienung PAR-31MAA

Technische Daten

• Spannungsversorgung: 12 V DC (kommt direkt vom Innengerät)
• Leistungsaufnahme: 2 W
• Betriebsstrom 0,15 A
• Einsatzbereich: 0 bis 40°C
• max. Entfernung zwischen Innengerät und MAC-397IF-E: 2 m

Lieferumfang:

• 1 × Schnittstelleneinheit
• 1 × Wandmontagehalterungen
• 13 × Schrauben (schwarz) für Montage 3,5×12
• 1 × Polstermaterial (mit Klebstoff)
• 2 × Montagekabelklemmen (klein)
• 2 × Montagekabelklemmen (mittel)
• 2 × Montagekabelklemmen (groß)
• 1 × Elektrozuleitung
• 5 × Befestigungen (zum Zusammenbinden der Elektrozuleitungen)
• 5 × Kabelklemme zur Verdrahtung
• 1 × Befestigungsschraube 4×10
• 1 × Befestigungsschraube 4×16
