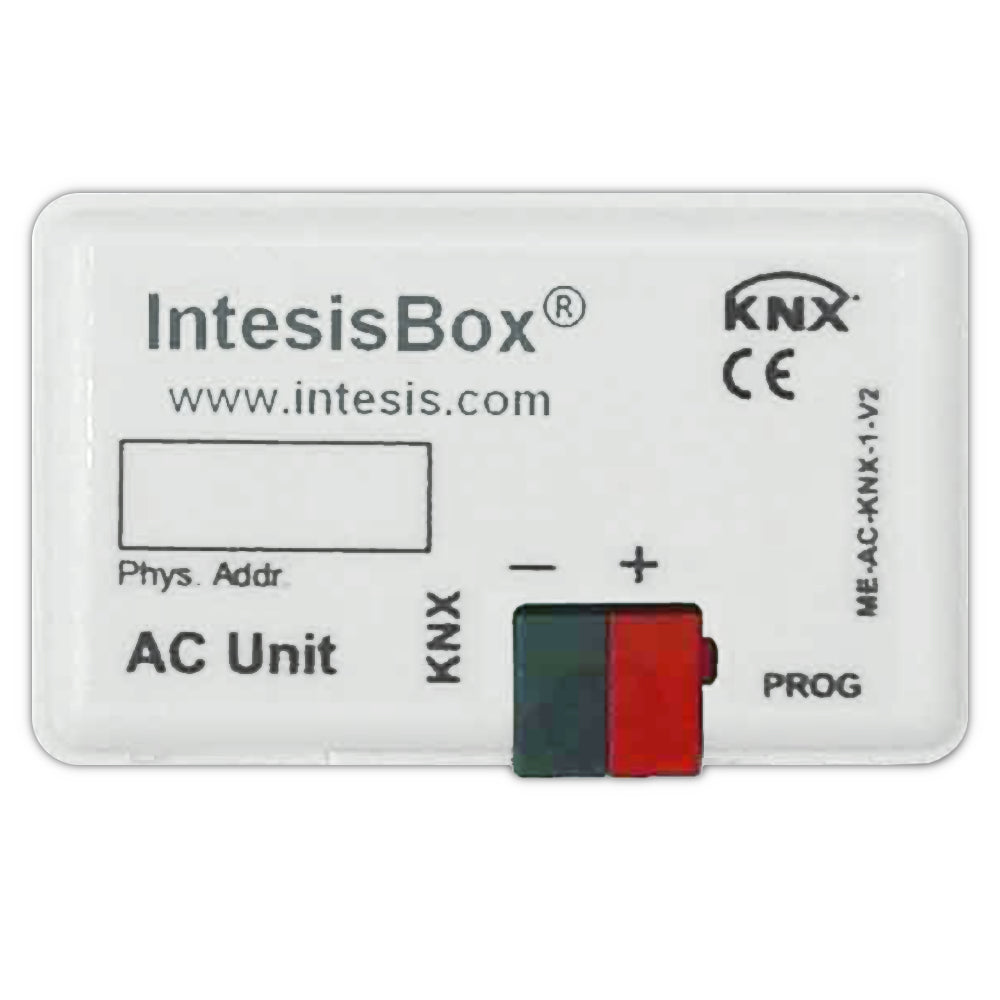

MITSUBISHI | Schnittstellen-Modul für KNX-EIB-Bus | ME-AC/KNX-1

MITSUBISHI Schnittstellen-Modul ME-AC/KNX-1

Das Modul ermöglicht die Integration von Inverter-Innengeräten der Mr. Slim- und M-Serie in eine Gebäudeleittechnik, die auf dem Europäischen Installationsbus EIB (TP) mit KNX-Standad basiert. Das bietet eine vielseitige Bedienung der Innengeräte über den weltweiten KNX-Standard mittels eines in die hausinterne EIB-Installation integrierbaren Schalters. Da die Spannungsversorgung des Interfaces durch das Innengerät erfolgt, ist eine externe Spannungsquelle nicht erforderlich.

Folgende Funktionen werden durch das Schnittstellen-Modul unterstützt, sofern die Innengeräte entsprechend ausgerüstet sind:

• Fern-Ein/Aus-Schalten
• Vorgabe der Betriebsart Heizen/Kühlen/Gebläse/Trocknen/Automatik
• Vorgabe der Solltemperatur
• Vorgabe der Gebläsestufe

Eigenschaften

• kompatibel mit allen aktuellen Innengeräten M-Serie und Mr. Slim
• reduzierte Abmessungen, daher Installation auch innerhalb der Innengeräte möglich
• einfacher und unsichtbarer Einbau
• keine zusätzliche Spannungsversorgung nötig
• direkter Anschluss an den KNX TP-1 (EIB) Bus
• direkter Anschluss an das Innengerät
• vollständig KNX-kompatibel, zertifiziert durch KNX, Konfiguration durch ETS
• mehrere, auch unterschiedliche Objekte steuerbar (z.B. Bit, Byte, Zeichen, usw.)
• Steuerung und Regelung des Innengerätes durch Ansaugtemperaturfühler des Innengerätes oder einen beliebigen KNX-Raumthermostaten
• vollständiges Regeln und Beobachten des Innengerätes durch KNX, Status erfassen interner Variablen, z.B. Betriebsstundenzähler für Luftfilterwartung, Störungsmeldung und Fehlercodes
• echter Status der Klimageräteparameter
• erlaubt die gleichzeitige Verwendung von lokaler Fernbedienung und KNX
• bis zu 5 Szenarien durch KNX speichern und abrufen, erlaubt damit feste Kombinationen aus Betriebsart, Solltemperatur, Gebläsestufe und VANE-Position

Technische Daten

• KNX-EIB Nennsbetriebsstrom: 5 mA
• Umgebungstemperatur Betrieb: -25 bis 85 °C

• Umgebungstemperatur Lagerung: -40 bis 85 °C
• Spannungsfestigkeit: 4000 V
