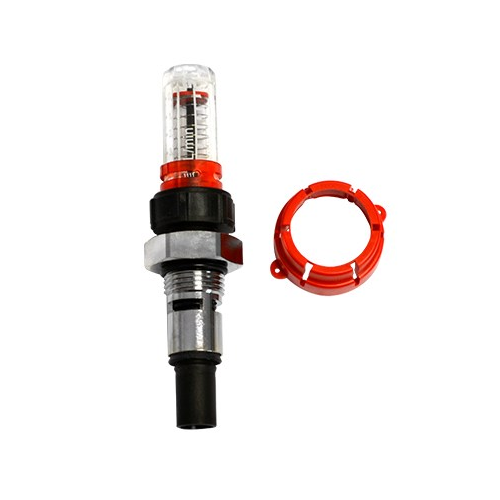

Maincor MFL Ersatz-Durchflussmengenmesser Vorlauf | 3/8''

Maincor Abgleichventil / Durchflussmengenmesser Vorlauf für Edelstahlverteiler | 3/8'' |0 – 5,0 l/min | 1,1 kVS (m³/h)

Der Durchflussmengenmesser ermöglicht eine präzise und bequeme Einstellung der erforderlichen Wassermengen in den Heiz- und Kühlkreisen. Durch intensive Entwicklungsarbeit und den Einsatz neuer technischer Möglichkeiten ist es nun möglich, das Abgleichventil im Vorlaufbalken zu integrieren und dabei zuverlässige Anzeigewerte zu gewährleisten.

Durch hydraulisch korrekt abgeglichene Anlagen wird eine optimale Verteilung der Energie sichergestellt, was einen wirtschaftlichen Betrieb gemäß den Vorgaben der Energiesparverordnung ermöglicht. Mit dem Durchflussmengenmesser kann jeder Fachmann vor Ort sofort die korrekte Wassermenge einstellen, ohne zusätzliche Investitionen in Schulungen oder teure Messgeräte tätigen zu müssen.

Funktionsweise und Einstellmöglichkeiten des Durchflussmengenmessers

Die Durchflussmessung basiert auf dem Prinzip der Verdrängung einer Prallscheibe, die innerhalb eines Messrohrs platziert ist. Durch eine Schubstange, die die Prallscheibe direkt mit dem Anzeigekörper verbindet, wird die Position der Prallscheibe auf das Sichtglas des Anzeigekörpers übertragen. Die auf dem Sichtglas aufgedruckte Skala ermöglicht die Visualisierung der Durchflussmenge.

Durch das Drehen der schwarzen Spindel wird der Öffnungsquerschnitt am Ventil verändert, wodurch die gewünschte Durchflussmenge eingestellt wird. Durch ein vollständiges Eindrehen wird der Durchfluss vollständig abgesperrt.

Produkteigenschaften auf einen Blick:

• genaues und schnelles Einregulieren ohne Diagramme, Tabellen oder Messgeräte
• der Durchfluss wird direkt in l/min angezeigt
• Regulierventil absperrbar
• Mediumtemperatur: -10 °C – +70 °C
• Betriebsdruck PB max.: 6 bar
• Anlagenprüfdruck: max. 10 bar (20 °C)
• Messgenauigkeit: ±10 % vom Endwert (Bei Frostschutzmischungen ist die veränderte Viskosität zu berücksichtigen)
•  kVS-Wert: 1,1 m³/h
• Außengewinde G (zylindrisch) nach ISO 228

Lieferumfang:

• 1 x Ersatz-Durchflussmengenmesser Vorlauf

Hinweis: Bei der Montage auf dem Verteiler darf das Anzug-Drehmoment 10 Nm nicht überschreiten werden.
