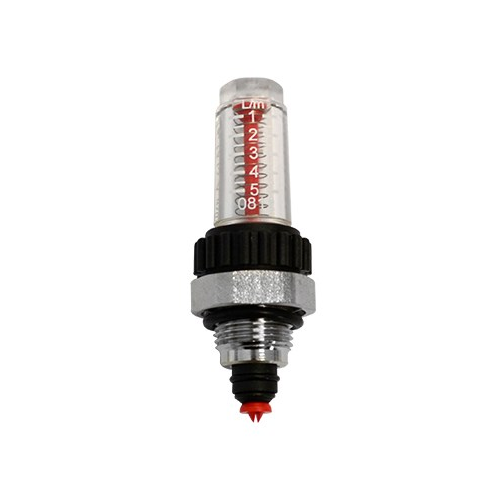

Maincor MFL Ersatz-Durchflussmengenmesser Rücklauf | 3/8''

Maincor Abgleichventil / Durchflussmengenmesser Rücklauf für Edelstahlverteiler | 3/8'' | 1,0 – 5,0 l/min | 1,0 kVS (m³/h)

Mit dem Durchflussmengenmesser können die erforderlichen Wassermengen in Heiz- und Kühlkreisen exakt und bequem eingestellt werden. Das zugrundeliegende Messprinzip erfordert eine beruhigte Strömung, um genaue Messungen anzuzeigen. Um dies zu erreichen, bedarf es am Rücklauftopmeter selbst keiner aufwendigen Strömungskorrektur. Das Medium fließt bereits vom vorgeschalteten Anschlussrohr ideal ein. Hydraulisch korrekt abgeglichene Systeme gewährleisten eine optimale Energieverteilung und somit einen wirtschaftlichen Betrieb im Sinne der Energieeinsparverordnung des Gesetzgebers.

Mit dem Abgleichventil kann jeder Fachmann vor Ort die korrekte Wasserverteilung ohne Investition in Schulungen und teure Messgeräte sofort einstellen.

Funktionsweise und Einstellmöglichkeiten des Durchflussmengenmessers

Die Durchflussmessung erfolgt durch das Verdrängungsprinzip einer Prallscheibe, die in einem Messrohr platziert ist. Eine Schubstange verbindet die Prallscheibe direkt mit einem Anzeigekörper, wodurch die Position der Prallscheibe auf dem Sichtglas des Anzeigekörpers übertragen wird. Eine Skala, die auf dem Sichtglas aufgedruckt ist, visualisiert die Durchflussmenge.

Um die gewünschte Durchflussmenge einzustellen, wird der Öffnungsquerschnitt am Ventil durch Drehen einer schwarzen Spindel verändert. Dabei wird die Durchflussmenge entsprechend reguliert. Wenn die Spindel vollständig eingedreht wird, erfolgt eine Abschaltung des Durchflusses.

Produkteigenschaften auf einen Blick:

• genaues und schnelles Einregulieren ohne Diagramme, Tabellen oder Messgeräte
• der Durchfluss wird direkt in l/min angezeigt
• Regulierventil absperrbar
• Mediumtemperatur: -10 °C – +80 °C
• Betriebsdruck PB max.: 6 bar
• Messgenauigkeit: ±10 % vom Endwert (Bei Frostschutzmischungen ist die veränderte Viskosität zu berücksichtigen)
•  kVS-Wert: 1,0 m³/h
• Außengewinde G (zylindrisch) nach ISO 228

Lieferumfang:

• 1 x Ersatz-Durchflussmengenmesser Rücklauf

Hinweis: Bei der Montage auf dem Verteiler darf das Anzug-Drehmoment 20 Nm nicht überschreiten werden.
