Sorel | LTDC Version 3 (V3) Solarregler | 4 Fühler

Sorel Large Temperatur Differenz Controller V3 mit 4 Fühlern TT/S2 | Version 3 mit 6 Sensoreingängen + VSF/RPS und mechanischem Relais

Die Steuerung ist der Kopf jedes Heizsystems und seiner Komponenten. Sorel ist seit 1991 Hersteller von elektronischen Temperaturreglern für die Heizungsindustrie weltweit. Sorel-Regler sind durchweg energieeffizient, zuverlässig und einfach zu bedienen.

""Large"" Temperatur Differenz Controller als Dreikreisregler mit 1 - 3 Speichern und unterschiedlichen Wärmequellen

Mit dem LTDC-Temperaturdifferenzregler können Sie neben einer thermischen Solaranlage noch weitere Heizsysteme (z. B. Gasbrenner, Ölkessel, wassergeführter Kamin) effizient nutzen und steuern. Mit dem Dreikreisregler steuern Sie über das PWM Signal ebenso Hocheffizienzpumpen drehzahlgeregelt. Weiterhin haben Sie die Möglichkeit den Signalausgang auf 0 - 10 V umzustellen.

Das Gerät überzeugt vor allem durch seine Funktionalität und seine einfache, fast selbsterklärende Bedienung. Die einzelnen Eingabetasten werden bei jedem Eingabeschritt signifikanten Funktionen zugewiesen und erklärt. Zusätzlich zu den Schlüsselwörtern für die gemessenen Werte und Parameter stehen im Controller-Menü Hilfetexte oder klare Grafiken zur Verfügung.

Der LTDC ist für 42 Basissysteme mit zuschaltbaren Funktionen für ungenutzte Relais ausgelegt. Die Texte im Display werden mit energiesparenden LEDs beleuchtet.

Durch Zuschaltung von Kombisensoren (VSF, VVX und RPS) kann der Volumenstrom und die Temperatur errechnet werden. Mit einem zusätzlichen Strahlungssensor haben Sie die Möglichkeit, die Intensität der Strahlung zu messen und ggf. die Starthilfe für die Solaranlage zu aktivieren.

Folgende Anschlüsse besitzt die Version 3:

• 6 x Sensoreingänge für Pt1000 Temperaturfühler - Messbereich -40 °C bis 300 °C
• 2 x Wärmezählung über Direktsensor (VFS bzw. VVX), alternativ Druckmessung über Grundfos RPS Sensor
• 1 x Eingang für Strahlungssensor
• 2 x mechanisches Relais 230 V
• 1 x Relaisausgang 460 VA für AC1 / 460 W für AC3 - mechanischer Wechsler für Pumpen / Ventile
• 2 x Ausgang umschaltbar 0... 10V oder PWM zur Drehzahlregelung von Hocheffizienzpumpen

Konnektivität mit anderen Sorel Produkten:

• TDCs Solarregler
• HCCs Heizungsregler
• FWCs Frischwasserregler
• Datalogger

Hydraulikvarianten des LTDC Regler:

Varianten gleich dem Small Temperatur Differenz Controller

Varianten gleich dem Medium Temperatur Differenz Controller

zusätzliche Hydraulikvarianten

Zusätzliche Relaisfunktionen für freies Relais

Im Basissystem nicht verwendete Relais, werden als ""freies Relais"" bezeichnet. Dieses kann dann einer diversen Zusatzfunktion zugeordnet werden. Dabei ist jede Zusatzfunktion nur einmal verwendbar.

Zusatzfunktionen für den Large Temperatur Differenz Controller können sein:

Vorteile im Überblick:

• inkl. 4 x TT/S2-Pt1000 Tauchfühler für eine optimale Temperaturmessung in solarthermischen Anlagen
• 6 Sensoreingänge
• 2 Steckbuchsen für VFS/VVX oder RPS-Sensoren
• 2 Steckbuchsen CAN für Datalogger und Sorel Connect zur Netzwerkanbindung
• 2 mechanische Relaisausgänge 230 VAC für Pumpen/Ventile/Nachheizung
• 1 mechanischer Relaisausgang 230 VAC für Wechsler
• 2 Ausgänge umschaltbar 0... 10 V oder PWM zur Drehzahlregelung von Hocheffizienzpumpen
• für 42 Basissysteme sowie Sonderfunktionen über freies Relais
• geeignet für Hocheffizienzpumpe
• selbsterklärende Bedienerführung über 4 Eingabetasten
• mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
• kontrastreiches, beleuchtetes Display mit 128 x 64 dots
• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
• batteriegepufferte Echtzeituhr (RTC Real Time Clock) mit > 24 h Gangreserve
• Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
• Antiblockierschutz, Frostschutz + Priorität-Schutzfunktion + Kollektorschutz + Rückkühlung (bei Solar)
• Antilegionellenschutz
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 163x110x52 mm
• Befestigungsmaterial, Ersatzsicherung und Anleitung beiliegend
• Menü in 13 Sprachen vorhanden

Im Lieferumfang enthalten:

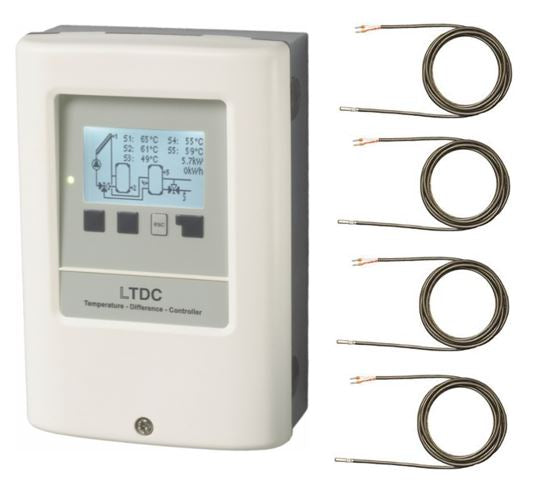

• Temperatur-Differenzregler LTDC Version 3 mit 4 x TT/S2 Pt1000 Temperaturfühlern
• 3 x Schrauben 3,5 x 35 mm zur Wandmontage
• 3 x Dübel 6 mm zur Wandmontage
• 6 x Zugentlastungsschellen mit 12 Schrauben
• 1 x Ersatzsicherung T2A / 250 V
• 1 x Montage- und Bedienungsanleitung

Optionales Zubehör zur Bereitstellung der Sorel Connect Technik:

SOREL Connect ist das Plug & Play-Konzept, für das keine besonderen Netzwerkkenntnisse erforderlich sind. Die Regelung LTDC, kann mittels des optional erhältlichen Datalogger netzwerkfähig gemacht werden. Die Regler können über einen CAN-Bus miteinander kommunizieren oder über Ethernet mit lokalen Netzwerken oder dem Internet verbunden werden. Das System kann somit vom Benutzer jederzeit von jedem Ort aus mit einem PC, Tablet und Smartphone überwacht werden.
