Bei den LK 950 handelt es sich um eine Stellmotoren-Reihe, deren Antrieb, abhängig vom Modell, mit einem 3-Punkt SPDT oder proportional, mit einem 2 (0)-10 V Stellsignal angesteuert werden kann. Der Motor hat je zwei Endlageschalter. Der Drehwinkel ist auf 90° elektrisch begrenzt. Separat bestellt werden kann ein potenzialfreier, einstellbarer Hilfsschalter als Zubehör.

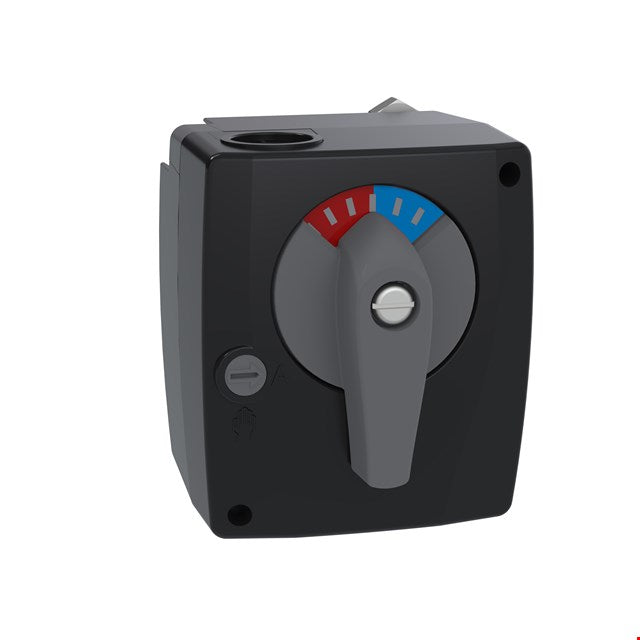

Die Stellmotoren der LK 950 Reihe können beliebig montiert werden, allerdings nicht mit dem Antrieb abwärts. Mithilfe einer einzigen Schraube wird der Antrieb auf dem Mischer befestigt. Dank des mitgelieferten Stehbolzens ist eine Verdrehsicherung gewährleistet. Im Falle einer Störung des Regelsystems kann der Antrieb mittels des Drehknopfs am Gehäuse auf den Handbetrieb gestellt werden. Dadurch wird das Getriebe ausgerastet und der Mischer kann durch Drehen des Handgriffs in jede beliebige Stellung gebracht werden. Die jeweilige Stellung wird an der umkehrbaren Skala angezeigt.

Die Stellmotoren der LK 950 Reihe passen auf die meisten handelsüblichen Mischer.

Technische Daten

• Nennspannung: 230V AC 50/60 Hz / 24V AC 50/60 Hz, / 24V DC/AC 50/60 Hz
• Leistungsaufnahme: 1,5 - 3,5 W
• Umgebungstemperatur: Min. 0 °C/Max. 50 °C
• Drehwinkel: 90°, elektrisch begrenzt
• Drehmoment: 5/10 Nm
• Laufzeit: 70/140/280 s
• Drehrichtung: Wählbar durch Verdrahtung
• Stellungsanzeige: Umkehrbare Skala
• Handbetrieb: Mechanische Getriebeausrastung
• Elektrischer Anschluss: Kabel 1,5 m, 3 x 0,75 mm
• Schutzart: IP 40
• Schutzklasse: II (schutzisoliert) / III (SELV)
• Typengenehmigung: CE
