LK Armatur | LK 941 EasyMix | Stellmotor

LK Armatur | LK 941 EasyMix | Stellmotor

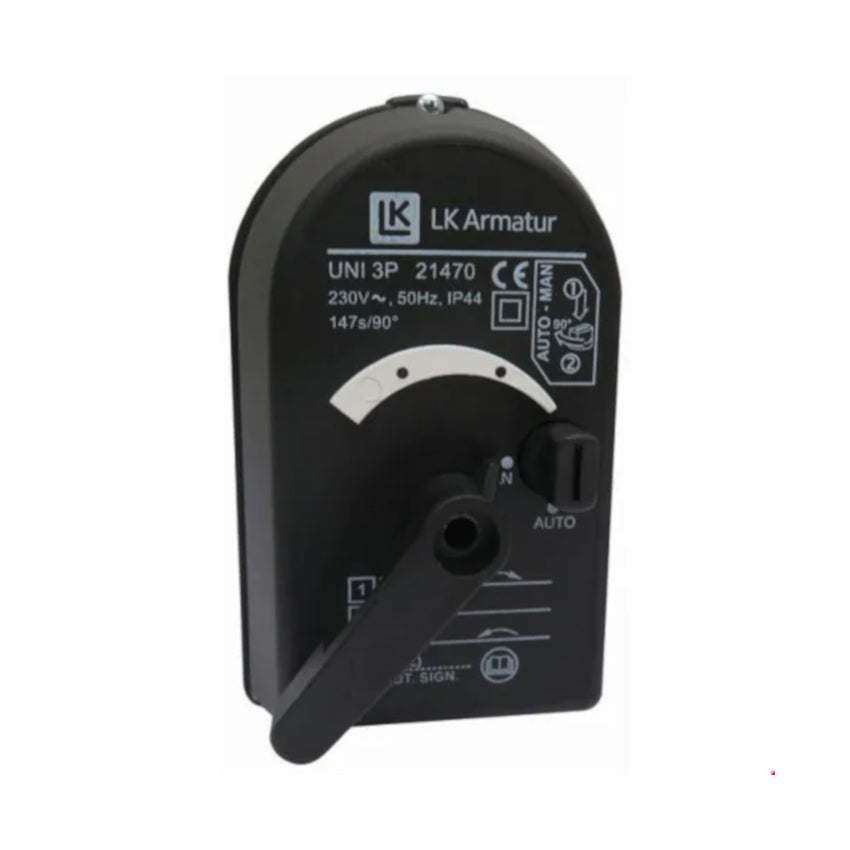

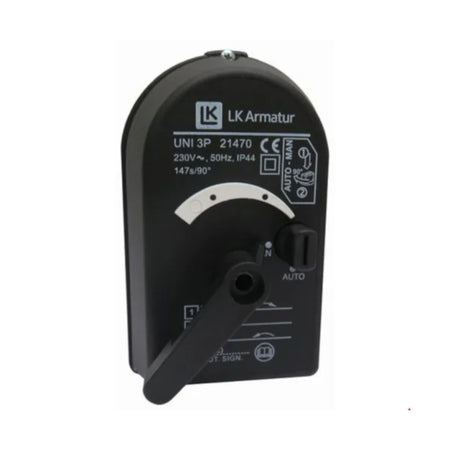

Mit den LK 941 EasyMix hat LK Armatur eine Baureihe an Stellmotoren entwickelt, deren Antrieb, abhängig vom Modell, mit einem 3-Punkt SPDT oder proportional, mit einem 0-10 V / 4-20 mA Stellsignal angesteuert werden kann. Der Drehwinkel ist auf 90° elektrisch begrenzt.

Die LK 941 EasyMix Stellmotoren können beliebig montiert werden - außer mit dem Antrieb abwärts. Der Mischerantrieb wird ganz einfach mit einer einzigen Schraube auf dem Mischer befestigt. Damit das Produkt nicht unbeabsichtigt umgestellt wird, dient der mitgelieferte Stehbolzen als Schutz. Liegt eine Störung im Regelsystem vor, kann der Antrieb mithilfe eines Drehknopfes am Gehäuse in den Handbetrieb gestellt werden. Dadurch wird das Getriebe ausgerastet und der Mischer kann durch Drehen des Handgriffs am Mischerantrieb in jede beliebige Stellung gebracht werden. Die jeweilige Stellung wird auf der umkehrbaren Skala angezeigt.

Die Stellmotoren der LK 941 EasyMix Reihe passen auf die meisten handelsüblichen Mischer.

Technische Daten

• Nennspannung: 230 VAC 50 Hz / 24 VAC 50 Hz
• Leistungsaufnahme: 6 VA
• Umgebungstemperatur: Min. 0 °C/Max. 55 °C
• Drehwinkel: 90°, elektrisch begrenzt
• Drehmoment: 15 Nm
• Laufzeit: 73 s/147 s
• Drehrichtung: Wählbar durch Verdrahtung
• Stellungsanzeige: Umkehrbare Skala
• Handbetrieb: Mechanische Getriebeausrastung
• Elektrischer Anschluss: Kabel 1 m
• Signalkontakt: 3-Punkt SPDT / 0-10 VDC/4-20 mA
• Schutzart: IP 44
• Schutzklasse: II
• Typengenehmigung: CE
