Das LK 823 ThermoVar® R ist ein thermisches 3-Wege-Ventil für Heizanlagen mit einem Festbrennstoffkessel und Pufferspeicher. Das Ventil dient zur Rücklaufanhebung und sorgt dafür, dass eine optimale Temperaturschichtung im Pufferspeicher vorhanden ist. Damit wird nicht nur die Effizienz der Heizanlage erhöht, sondern es verhindert auch die Kondensation und Teerablagerungen, was wiederum die Lebensdauer des Heizkessels verlängert.

Da das Ventil selbst zwei Anschlüsse regelt, wird kein Ausgleichsventil in der Leitung zwischen Kessel und Ladeventil benötigt. Sobald die Rücklauftemperatur des Anschlusses AB die Öffnungstemperatur erreicht hat, beginnt das thermostatische Element den Anschluss A zu öffnen. Wenn die Temperatur dieses Anschlusses um 10 °C höher ist als die Öffnungstemperatur, schließt sich Anschluss B.

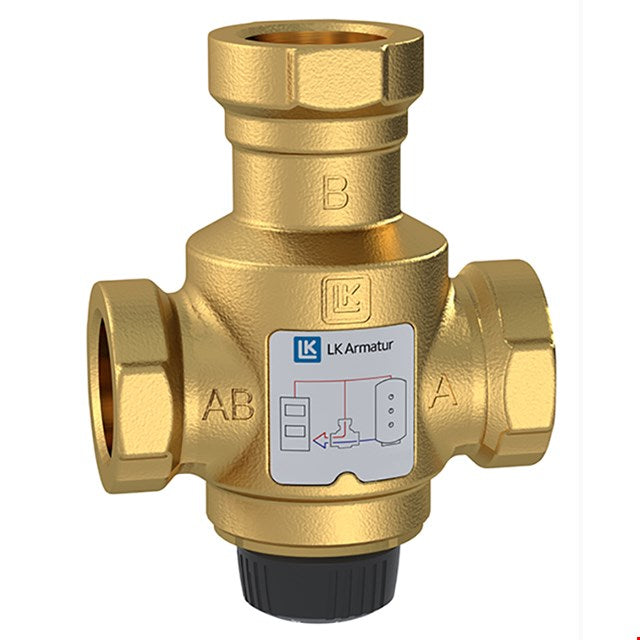

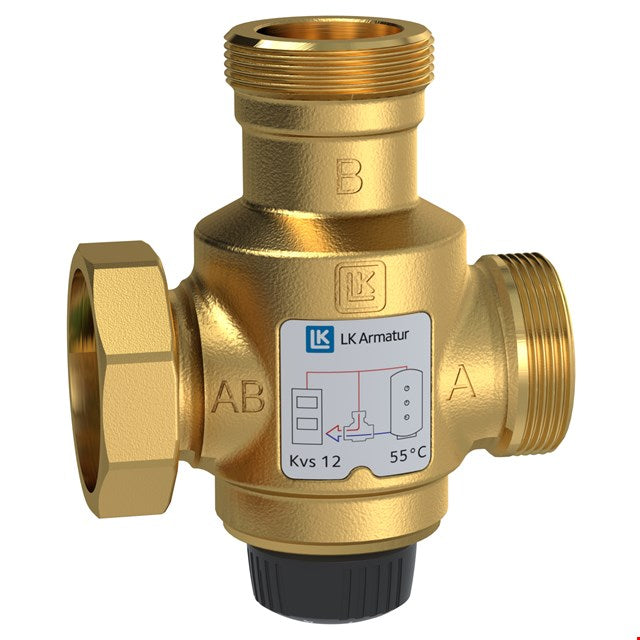

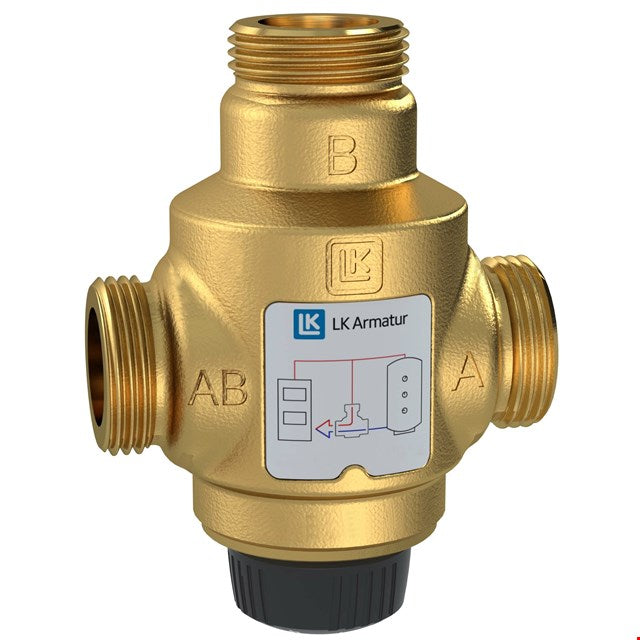

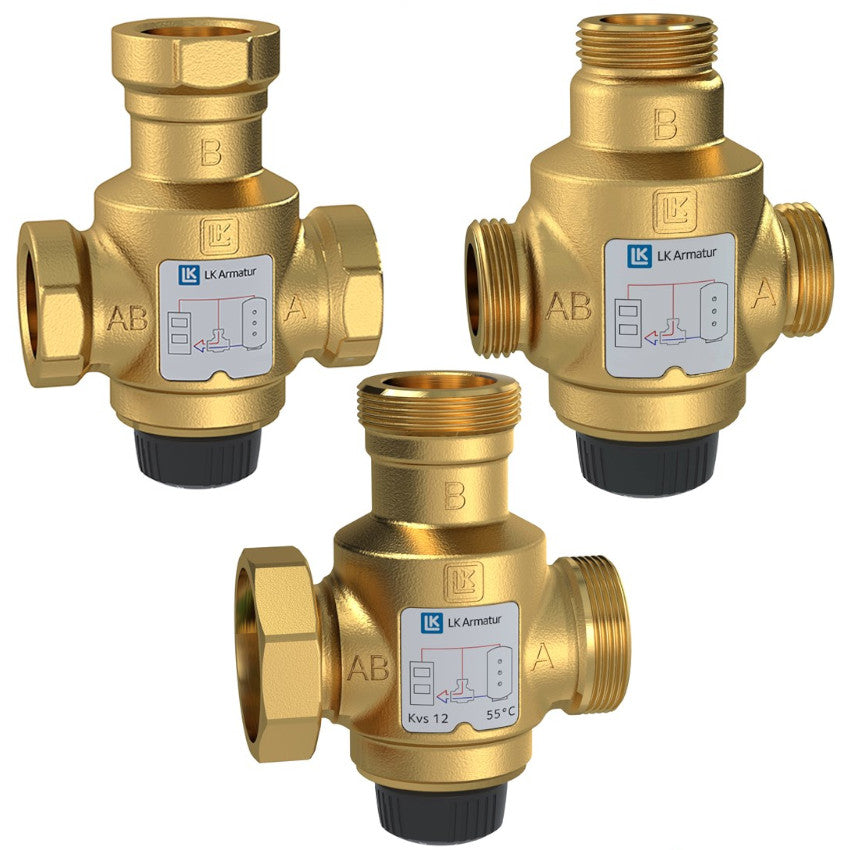

Das Ventil ist als Innen- und Außengewinde und mit einer Überwurfmutter erhältlich. Es ist einstellbar von 45 °C bis 70 °C.

Das Ventil kann mit einer Isolierung versehen werden. Die Montage des Ventils ist lageunabhängig, was bedeutet, dass es rechts- sowie linksseitig montiert werden kann.

Technische Daten

• Öffnungstemperatur: 45 °C - 70 °C
• Arbeitstemperatur: Min. 5 °C/Max. 95 °C
• Umgebungstemperatur: Min. 5 °C/Max. 60 °C
• Max. Arbeitsdruck: 1,0 MPa (10 bar)
• Max. Differenzdruck: 100 kPa (1 bar)
• Leckage: < 0,5 % vom Kvs bei 100 kPa
• Flüssigkeit 1: Wasser - Glykol max. 50 %
• Gewindenorm: Rp - Innengewinde, G - Außengewinde
• Material Gehäuse: Messing EN 1982 CB753S
• Material interner Deckel: Messing EN 12165 CW617N
• Material Dichtung: EPDM
