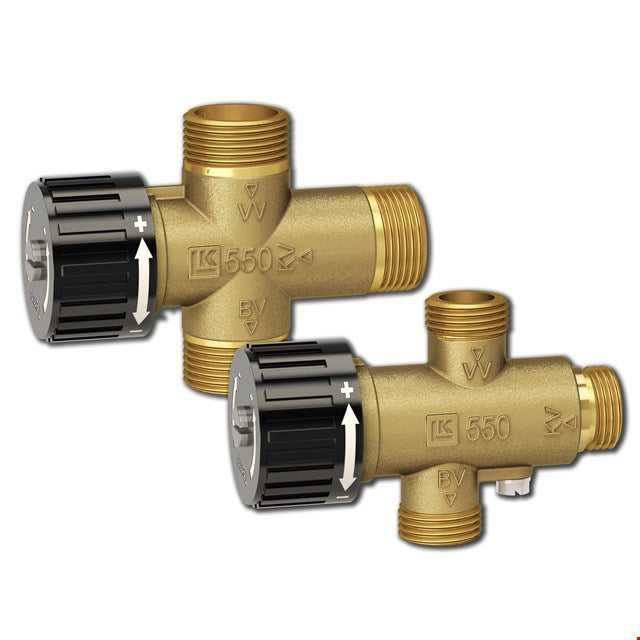

Der LK 550 AquaMix von LK Armatur ist ein Mischventil für die Warmwasserbereitung mit einem thermischen Einsatz zur Regelung der Wassertemperatur. Dank eines Rückschlagventils in der Kaltwasserleitung wird der Rückfluss von Warmwasser verhindert. Die Ventile der Reihe gibt es mit einem Außengewinde Größe G ½"" oder als Klemmverschraubung mit 15 mm. Sie sind zur einfachen Entleerung von kleineren Warmwasserbereitern mit einer Luftschraube versehen.

Die Pfeile auf dem Ventilgehäuse geben die Durchfluss­richtung an:

• KV = zufließendes Kaltwasser
• VV = zufließendes Heißwasser
• BV = abfließendes Warmwasser

Bei der Montage an Anschlüsse mit Außengewinde wird empfohlen, den Adapter LK 373 zu verwenden.

Montieren Sie das Mischventil auf einen Kessel oder Speicher mit eingebautem Warmwasserbereiter, sollte ein Abstand zwischen dem Kessel oder Speicher und dem Ventil LK 550  gelassen werden, damit die Funktion des Ventils nicht durch Wärmestrahlung beeinträchtigt wird. Dank des Ventilrads können Sie die gewünschte Wassertemperatur in einem Regelbereich von 38 °C bis 65 °C einstellen.

Erhöhung der Maximaltemperatur:
Drehen Sie das Handrad gegen den Uhrzeigersinn auf (+). Lösen Sie die Schraube und ziehen Sie das Rad seitlich weg. Danach drehen Sie das Rad „in der Luft“ im Uhrzeigersinn in Richtung (-). Die Einstellung kann in kleinen Schritten durchgeführt werden, wobei ¼ Umdrehung ca. 7 °C entspricht. Haben Sie dies erledigt, können Sie das Rad wieder auf das Ventil drehen. Achten Sie darauf, dass es in die Zähne eingreift. Danach ziehen Sie die Schraube fest. Das Rad muss danach auf max. (+) gedreht werden. Die maximale Kalibrierung zum Erhöhen der Temperatur ist eine halbe Umdrehung.

Reduzierung der Maximaltemperatur:
Führen Sie die o.g. Prozedur in umgekehrter Reihenfolge durch­. Drehen Sie das Handrad im Uhrzeigersinn auf (-) und das ­abgenommene Rad dann gegen den Uhrzeigersinn in Richtung (+).
