LK Armatur | LK 430 | Heizkreisverteiler für 2 - 12 HK

LK Armatur | LK 430 | Heizkreisverteiler für 2 - 12 Fußbodenheizkreise

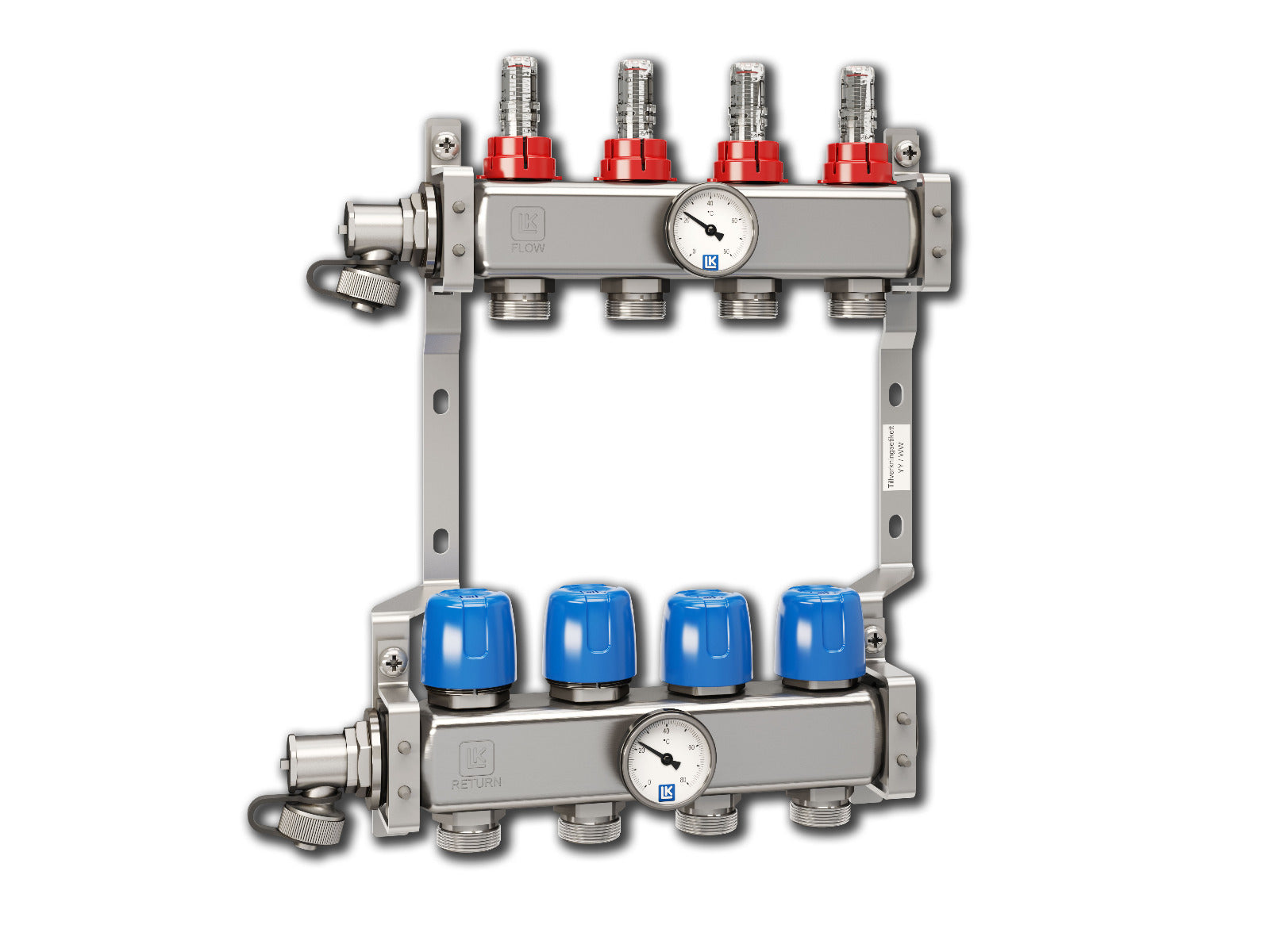

Der LK 430 von LK Armatur ist ein Verteiler, der für 2 - 12 Fußbodenheizkreise verfügbar ist. Gefertigt ist er aus rostfreiem Stahl und wird fertig montiert auf einem Sockel geliefert. Der Heizkreisverteiler hat Einfüll- sowie Ablassventile. Hierbei hat der obere Verteilerstamm, mit der Markierung ""FLOW"", eine Fließanzeige mit Stellventilen zum Regeln der einzelnen Kreise. Der untere Verteilerstamm hat die Markierung ""RETURN"" und einen Drehknauf zum Verschließen der einzelnen Kreise. Normalerweise wird dieser Drehknauf durch einen elektrothermischen Stellmotor ersetzt.

Der Heizkreisverteiler LK 430 kann mit dem Abgleichventil LK 435 OptiFlow von LK Armatur kombiniert werden. Damit lässt sich der Volumenstrom der Heizkreise ganz einfach einstellen und deutlich ablesen. Der Heizungsvorlauf kann links- oder rechtsseitig am Verteiler angeschlossen werden, wobei die Vorgabe ab Werk der Anschluss von links ist. Für einen rechtsseitigen Anschluss können die Ablassventile jedoch umgesetzt werden.

Technische Daten

• Arbeitstemperatur: Min. 5 °C / Max. 70 °C (Max. 85 °C kurzfristig)
• Umgebungstemperatur: Min. -20 °C / Max. 40 °C
• Max. Arbeitsdruck: 1,0 MPa (10 bar)
• Max. Differenzdruck: 100 kPa (1 bar)
• Flüssigkeit 1: Wasser
• Flüssigkeit 2: Wasser - Ethylenglykol max. 50 %
• Flüssigkeit 3: Wasser - Propylenglykol max. 50 %
• Flüssigkeit 4: Wasser - Ethanol max. 50 %
• Gewindenorm: Innen- und Außengewinde
  Anschluss Heizungsvorlauf: G 1” IG
  Kreisanschluss: G ¾” AG EuroCone
  Einfüll-/Ablassanschluss: G ½” AG
• Kvs1 Stellventil M³/H: 1,1
• Kvs2 Rücklaufventil M³/H: 2,5
• Sonstiges:
  Fließanzeige: Skala 0,5 - 5 l/min. ±10 %
  Thermometer: 0 - 80 °C
  Material Verteilerrohr: Rostfreier Stahl EN 10088-3 1.4306
  Material Fittinge/Absperrventile: Vernickeltes Messing EN 12165 CW617N
