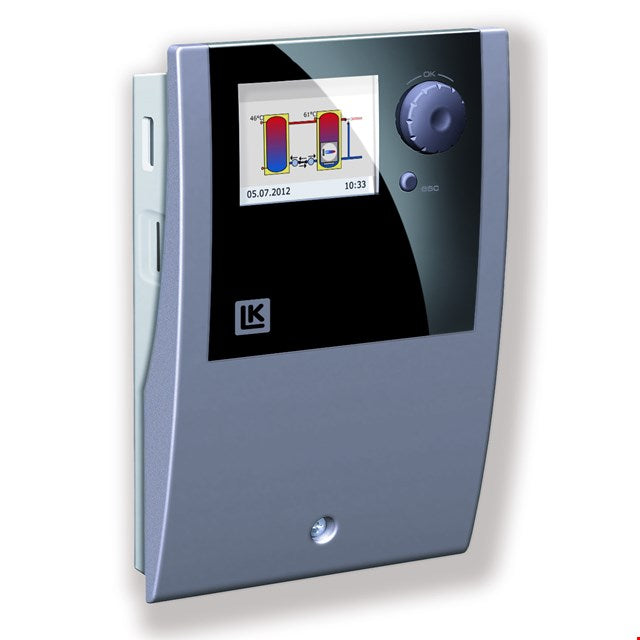

Der LK 160 SmartBio® ist ein Temperaturdifferenzregler zur Funktionssteuerung von Pufferspeicheranlagen. Der Regler hat unterschiedliche hydraulische Schemata. Zur Anzeige des Betriebszustands und zur Kommunikation bei Einrichtung, Meldung, Änderung und Auswertung verfügt der LK 160 über ein farbiges Vollgrafik-Display, das permanent hinterleuchtet wird. Über den Drehregler und die ESC-Taste können jegliche Einstellungen und Abfragen ganz einfach erfolgen. Der Regler kann auch eine Hocheffizienzpumpe steuern.

Der LK 160 SmartBio® verfügt über einen potenzialfreien Relaisausgang für Zuschusswärme, wie z.B. eine Heizpatrone oder ein Brenner. Ist die Temperatur im Primärspeicher unter den eingestellten Wert gesunken, startet die Zuschusswärme automatisch. Um die Energieeffizienz der Anlage weiter zu verbessern, hat der Regler eine intelligente, einstellbare Verzögerungsfunktion für die Zuschusswärme.

Bei dem hydraulischen Schema 1.1 ist zu beachten, dass eine doppeltwirkende Schwerkraftbremse zwischen den Pumpen installiert wird, um eine Selbstzirkulation zu vermeiden.

Alle Funktionen im Überblick:

• Mehrere hydraulische Schemata
• Zwei Ausgänge für Umwälzpumpen
• Pumpenlogik
• Potenzialfreier Relaiskontakt
• Fühlerabgleich
• Verzögerungsfunktion für Zusatzwärme
• Farbiges, vielsprachiges Vollgrafik-Display mit Uhrzeit und Datum
• Benutzerfreundliches Menüsystem
• USB-Anschluss für PC-Zugang
• SD-Kartenslot für Datenlogging (micro SD)
• Es besteht die Möglichkeit, zwei Umwälzpumpen durch PWM-Signal steuern zu lassen

Technische Daten

• Nennspannung: 230 VAC, 50 Hz
• Leistungsaufnahme: 3,5 VA
• Relaisausgang: Max. 240 VAC, 4 A
• Triac-Ausgänge: 230 VAC ± 10 %, 1 A, 200 VA
• Hocheffizienzpumpe: Analogausgang 0 -10 V, max. 10 mA PWM Ausgang 100 Hz - 2 kHz
• Fühlertyp: PT 1000
• Anzeige: TFT-Farbdisplay 47 x 35 mm, mit Hintergrundbeleuchtung
• Schutzart: IP 20
• Schutzklasse: II
• Typengenehmigung: CE

Lieferumfang Standard Kit:

• Speicherumladeregler LK 160 SmartBio®
• • Drei Sensoren PT 1000 - 4 m Kabel

Lieferumfang hydraulisches Schema 1.1:

• Speicherumladeregler LK 160 SmartBio®
• Drei Sensoren PT 1000 - 4 m Kabel
• Zwei Ladepumpen Grundfos Alpha1 25-60/130
• Zwei Absperrventile 1”
• Doppeltwirkende Schwerkraftbremse LK 970 ThermoBac DB
• Vier Dichtungen EPDM
