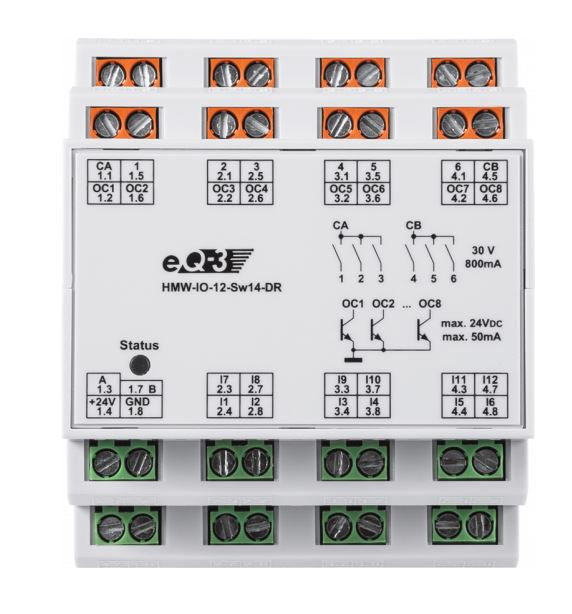

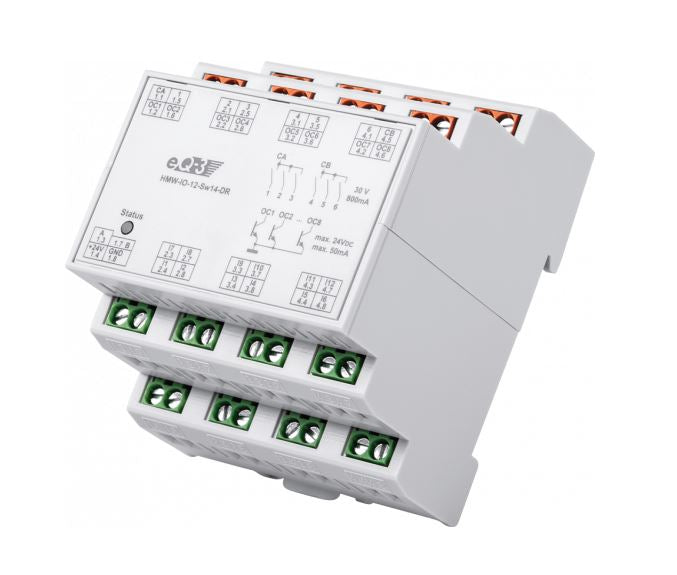

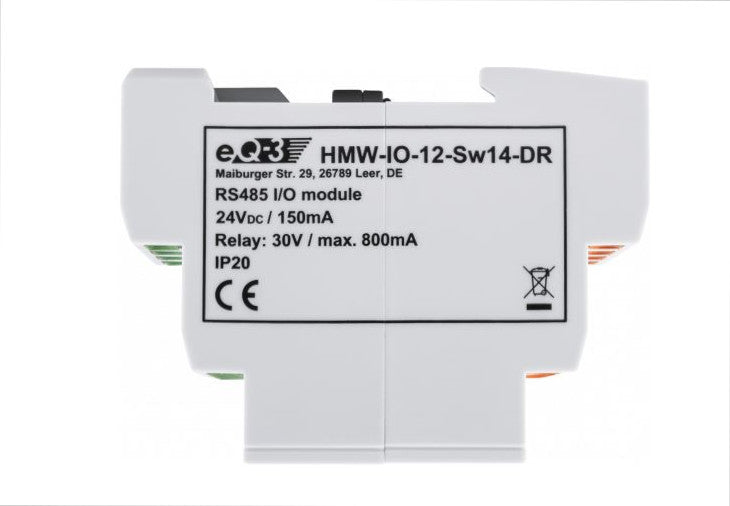

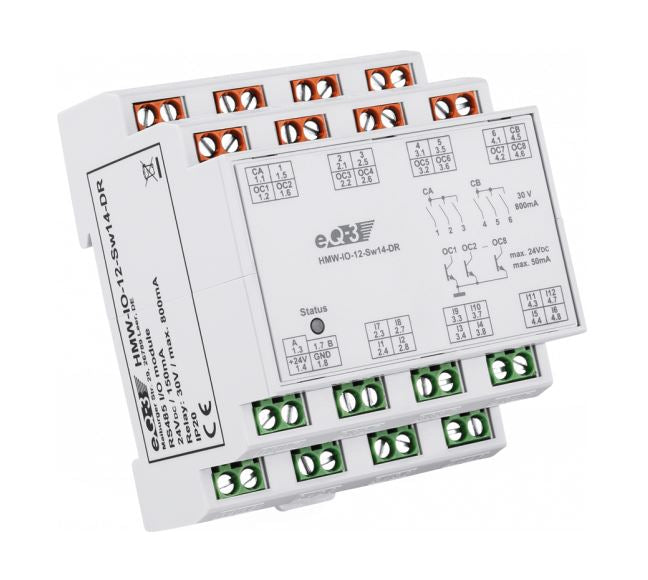

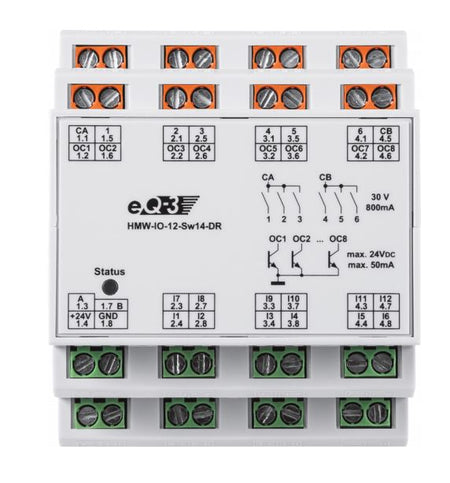

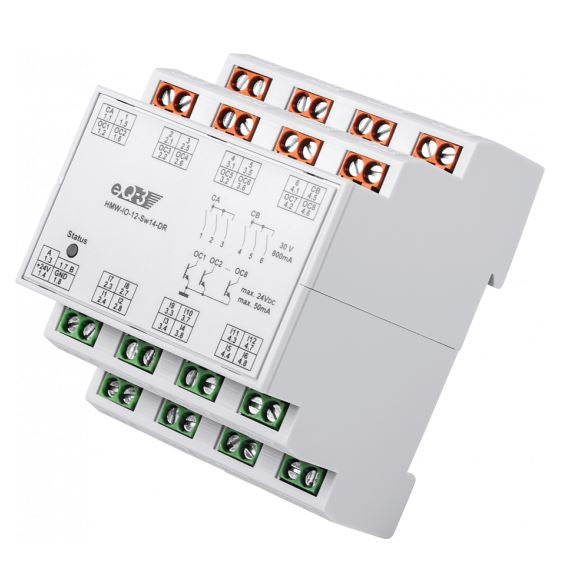

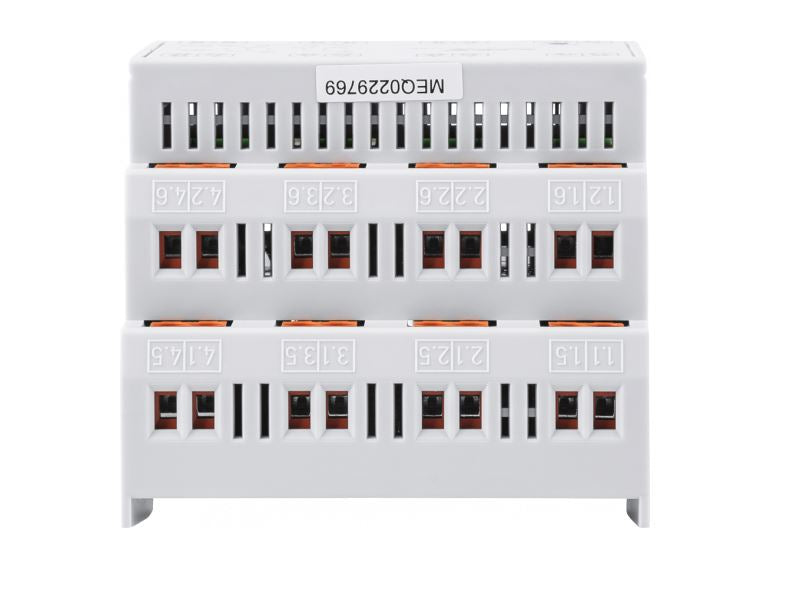

Homematic Wired RS485 I/O-Modul - Hutschiene | eQ-3 | HMW-IO-12-Sw14-DR

Homematic Wired RS485 I/O-Modul 12 Eingänge, 14 Ausgänge - Hutschienenmontage | eQ-3 | HMW-IO-12-Sw14-DR

Das Homematic RS485 Multi I/O-Modul stellt jeweils zwei unterschiedliche Arten von Eingängen und Ausgängen zur Verfügung. Die Eingänge überwachen, ob sich ein Schaltzustand geändert hat und teilen den aktuellen Schaltzustand mit (z. B Kontakt offen oder geschlossen).

Die 12 Eingänge sind in 6 digitale und 6 analoge Eingänge gesplittet. Die digitalen Eingänge lassen sich z. B. zum Anschluss von Tastern oder verdrahteten Tür-/Fensterkontakten verwenden. Die analogen Eingänge können Eingangsspannungen von bis zu 10 V messen. Sie lassen sich somit ideal zum Erfassen von Sensordaten nutzen.

Weiterhin verfügt das Modul über 14 Ausgänge, die jeweils in 8 Open-Collector-Schaltausgänge und 6 Relaisschaltausgänge unterteilt sind. Die Open-Collector-Schaltausgänge OC1 - OC8 sind dafür ausgelegt, Verbraucher bis 24 V/50 mA anzusteuern. Die Relais-Schaltausgänge können Lasten von bis zu 30 V/0,8 A schalten.

Die Montage erfolgt auf einer Standard-Hutschiene innerhalb von Verteilungen.

Produkteigenschaften im Überblick:

• I/O-Modul zur Montage auf Standard-Hutschienen in Haus- und Unterverteilungen
• Montagebreite: 4 TE (72 mm)
• 6 analoge Eingänge, z. B. zum Auslesen von Sensoren oder Potenziometern, ermöglichen das Schalten ab einer frei definierten Spannungsschwelle
• 6 digitale Eingänge zum Anschluss von Schaltern/Tastern sowie zur Frequenzmessung (< 250 Hz)
• Eingänge überwachen den Schaltzustand und teilen den aktuellen Zustand mit
• 8 Open-Collector-Schaltausgänge zum direkten Schalten von Verbrauchern bis 24 VDC/50 mA, z. B. Türöffner und LED-Beleuchtungen
• 6 potenzialfreie Relaisschaltausgänge zum Schalten von Lasten bis 30 V/0,8 A
• Alle Ausgänge mit Timerfunktion
• Alle Ausgänge sind galvanisch von den Eingängen getrennt
• geringer Verdrahtungsaufwand

Im Lieferumfang enthalten ist:

• 1 x Homematic Wired RS485 I/O-Modul
• 1 x Bedienungsanleitung in DE und EN
