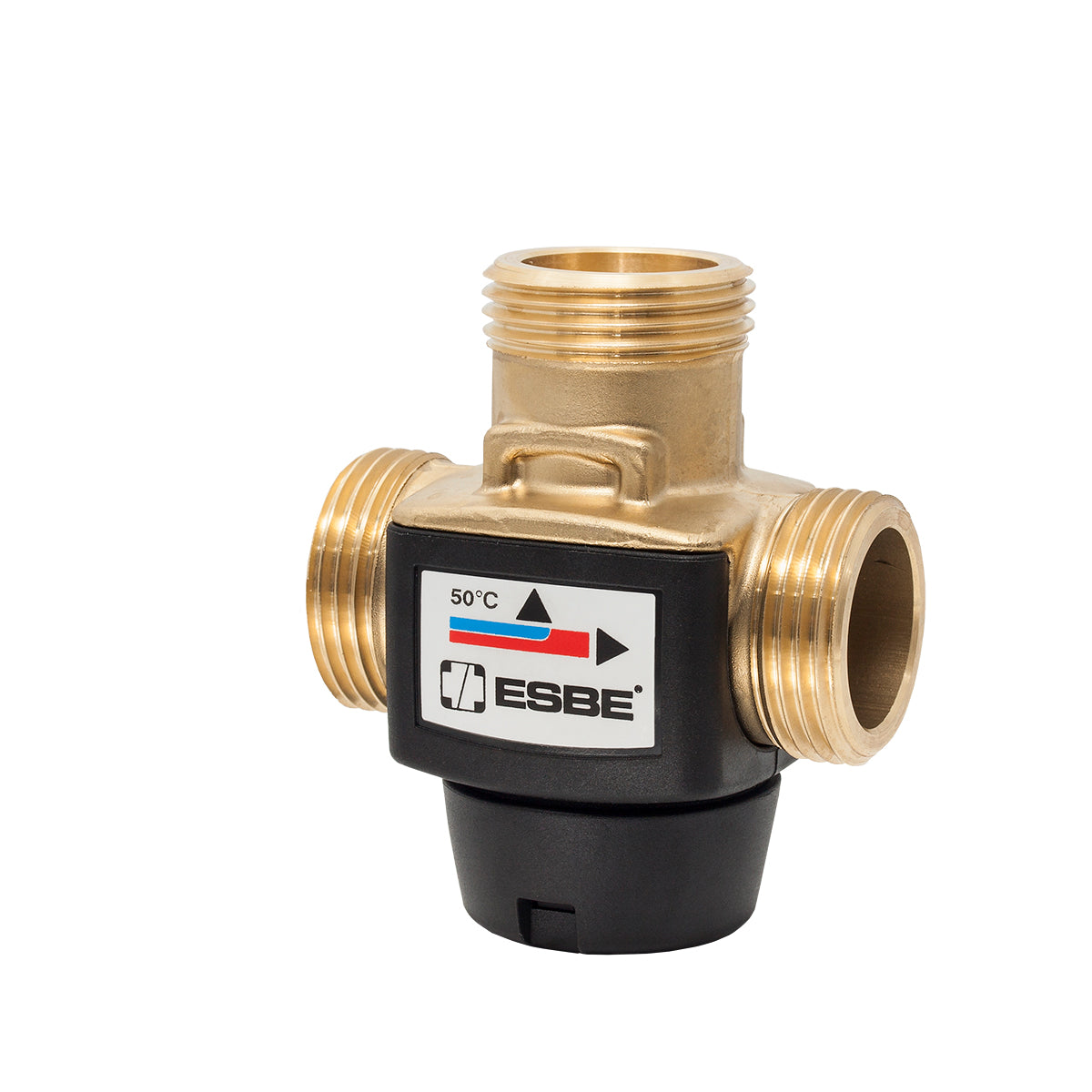

ESBE VTD322 DN20 | Temp. 50 °C | Zonenventil Außengewinde G 1''

ESBE VTD322 DN20 | Temp. 50 °C | Zonenventil Außengewinde G 1""

Bei den ESBE VTD322 handelt es sich um 3-Wege-Thermoventile für Anwendungen mit Zonenventilen. Liegt die Temperatur der einlaufenden Flüssigkeit unter der nominalen Zonentemperatur, wird sie zum Anschluss B, liegt sie darüber, zum Anschluss A umgeleitet. Da das Ventil mit einem Thermostat und einer bestimmten Zonentemperatur ausgestattet ist, erkennt es die Temperatur der Flüssigkeit. Weicht diese in einem Bereich von ca. ±2 °C bis ±3 °C ab, kann das Ventil dementsprechend reagieren.

Hat ein Ventil eine nominale Zonentemperatur von 45 °C, leitet es die einlaufende Flüssigkeit wie folgt um:

• bei einer Temperatur von > 43 °C zum Anschluss B
• bei einer Temperatur von 43 - 47 °C zum Anschluss A und B
• bei einer Temperatur von < 47 °C zum Anschluss A

Die Modellreihe VTD322 steht in 45 °C, 50 °C und 60 °C zur Verfügung. Die Funktion des Ventils hängt nicht von der Einbauposition ab.
