ESBE ARC300-Reihe | Stellmotor

ESBE ARC300-Reihe| Stellmotor

Die Stellmotoren der Serie ARC300 von ESBE sind mit einem hohen Drehmoment ausgestattet und können somit sowohl für rotierende ESBE Mischer DN100 bis DN150 und Absperrklappen, als auch zum Antrieb von Luftklappen bis zu 6 m² Fläche eingesetzt werden. Der Stellantrieb wird mit zwei Anbausätzen geliefert: einmal zur Montage auf dem ESBE Mischer der Serie 3F bzw. 4F und ein Anbausatz mit Klemmkupplung für Luftklappen-Achsen.

Durch Drücken des selbstrückstellenden Handknopfes können die Stellantriebe der Serie ARC300 manuell betrieben werden. Solange der Knopf gedrückt ist, ist das Motorgetriebe außer Funktion. Auch kann bei den Stellantrieben der werkseitig eingestellte Arbeitsbereich von 90° individuell eingeschränkt werden. Hierfür können die Anschläge entsprechend versetzt werden. Ein proportionales Stellsignal X und das Rückmeldesignal U werden durch eine durchzuführende Kalibrierung dem geänderten Arbeitsbereich angepasst.

Verschiedene Varianten:

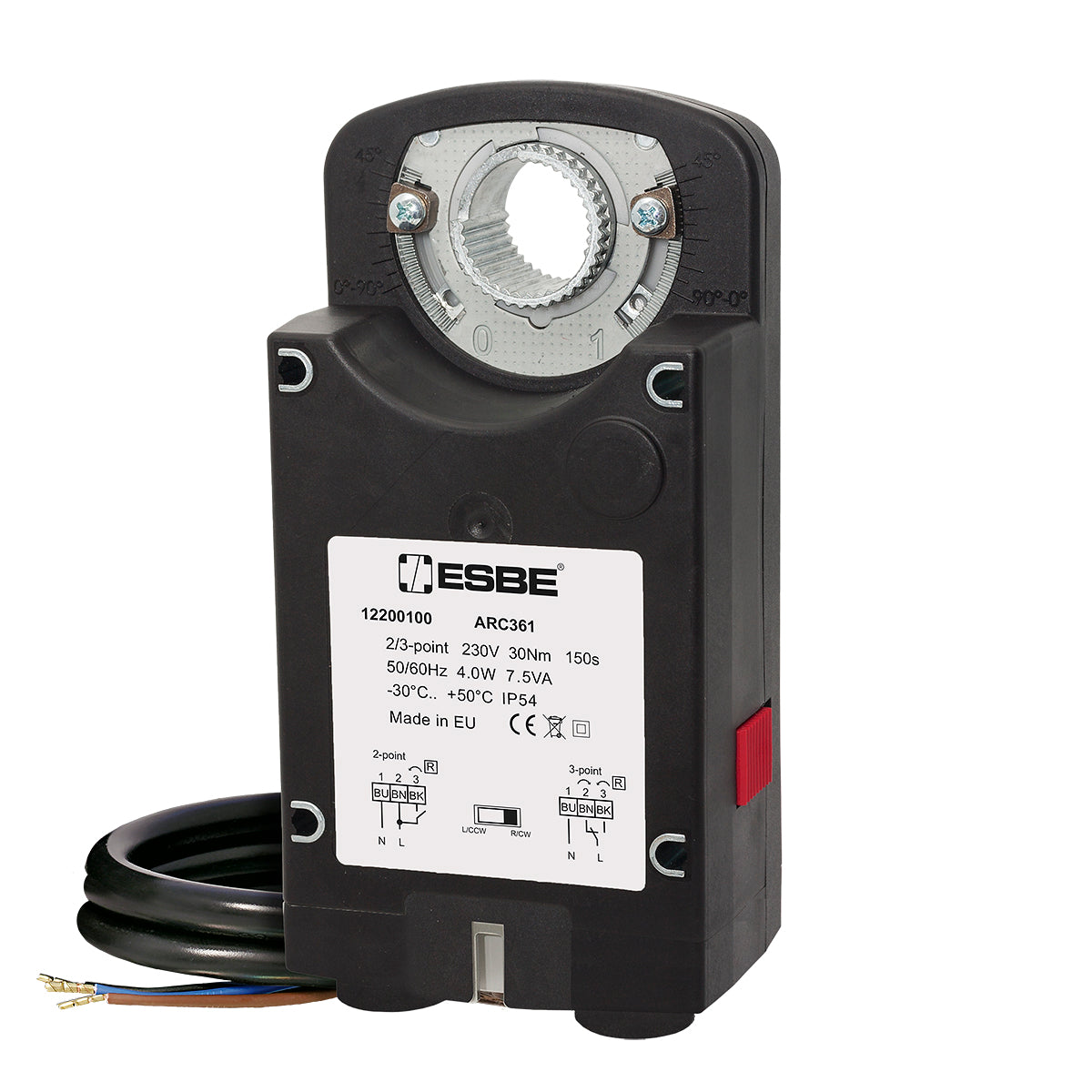

• ARC361 Steuersignal 2-Punkt- / 3-Punkt, Spannungsversorgung 230V AC/DC, Kabellänge 1 m vormontiert
• ARC363 Steuersignal 2-Punkt- / 3-Punkt, Spannungsversorgung 24V, AC/DC, Kabellänge 1 m vormontiert
• ARC369 Steuersignal (Y) 0-10V, 2-10V, 0-20mA sowie 4-20mA, Spannungsversorgung 24V AC/DC, Kabellänge 1 m vormontiert, Rückmeldesignal (U) 0(2)-10V (abhängig von der realen Position)

Geeignet für:

• ESBE Mischer der Serie 3F und 4F DN50 bis DN150
• ESBE Absperrklappe DN80 bis DN100
• Luftklappen bis zu 6 m² Fläche mit quadratischen Achsen (9 - 18 mm) sowie runden Achsen (9 - 26 mm)

Wichtig: Die vom Luftklappenhersteller zu liefernden Spezifikationen wie z. B. Querschnitt oder Design, ebenso wie Luftvolumenstrom und Umgebungsbedingungen sind dringend zu berücksichtigen!

Highlights der ARC300-Stellmotoren

• 30 Nm Drehmoment
• Perfekte Abstimmung von Stellantrieb mit ESBE Mischer der Serie 3F / 4F
• Mit Klemmkupplung-Anbausatz für Luftklappen-Achsen
• Verschiedene Steuersignale möglich
