CB Doppelklappe - Doppelklappensystem mit 100 mm Anschlussstutzen

Das CB Doppelklappe - System

• Dichtschließend – kälteentkoppelt
• wirkt Kondensatbildung und Energieverlust effektiv entgegen
• Inklusive PVC-Rohr und Aussenluftgitter (für den Einsatzbereich Außenwanddurchführung)
• Inklusive Adapter für Griffverlängerungen bzw. Aufnahme einer motorischen Steuerung
• zahlreiche Anwendungsgebiete und Einsatzgebiete
• verschiedene Durchmesser (80, 100, 125, 150mm)

CB Doppelklappe - die Technik

CB Doppelklappe - die Vorteile

• Beide Klappen mit integrierter Silikondichtung für höhere Dichtigkeit
• Die stehende Luftschicht zwischen den Doppelklappen wirkt isolierend
• Kälteentkopplung des Doppelklappenmoduls mittels eingesetztem Kunststoffring
• Mögliche Klappensteuerungen:
• 1. Manuell durch Stellhebel (Stellhebel im Lieferumfang enthalten)
• 2. Automatisch durch Stellmotor (bauseits)
• Klappenantrieb durch Doppelgestänge
• Doppelklappenmodul aus Edelstahl
• Materialübergänge mit Silikon abgedichtet
• Montage mittels Kernbohrung 180 – 200mm (Bei Einsatz Außenwand)
• Erhältlich in den Stutzendurchmessern: 80/100/125/150mm

Schema „Wärmeübergang an der Außenwand“

CB Doppelklappe - Anwendungsbereiche

• Lüftungskanäle
• Warmluftkanäle
• Dunstabzugshauben
• Wohnraumlüftung
• Kellerlüftung
• Spitzbodenlüftung
• Heizraumlüftung
• Verbrennungsluftversorgung/
• Verbrennungsluftöffnung
• Ölheizungen
• Gasheizungen
• Pelletheizungen
• Hackschnitzelheizungen
• Einzelfeuerstellen

Bitte beachten sie:

Bzgl. der Installation sind unbedingt die baurechtlichen Vorgaben des jeweiligen Landes/Bundeslandes bzgl. des jeweiligen Anwendungsgebietes der Luftklappen zu beachten! Für Rückfragen wenden Sie sich bitte an die zuständige Behörde. Bei Rückfragen zur Anwendung in Zusammenhang mit der Verbrennungsluftversorgung/Verbrennungsluftöffnung für Heizungsanlagen bzw. Einzelfeuerstätten erteilt in vielen Ländern der zuständige Schornsteinfeger Auskunft über die jeweiligen gültigen gesetzlichen Vorschriften.

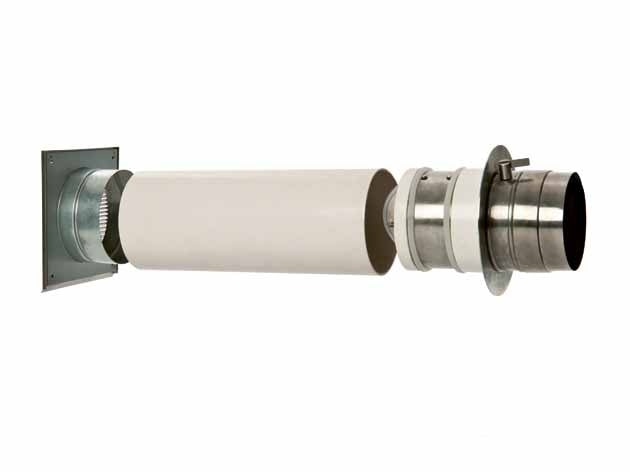

Die Bestandteile im Überblick

• Doppelklappenmodul

(inkl. 2x Silikondichtung, Doppelklappengriff Edelstahl)

• PVC Kunststoffrohr

Länge 43 cm – beliebig ablängbar zur Wanddurchführung (Außendurchmesser 174mm, Wanddungsstärke 3mm)

• Außenluftgitter Edelstahl

Edelstahl Außenluftgitter in revisionierbare Ausführung inkl. Insektenschutzgitter und Tropfkante (für den Einsatzbereich Aussenwand)

• Adapter für Vierkantwelle /motorische Steuerung

Im Lieferumfang enthaltener Adapter zum Anschließen einer flexiblen Welle, eines Vierkantstabes oder einer motorischen Steuerung

CB Doppelklappe - weitere Größen

• CB Doppelklappe inklusive Zubehör und 80 mm Stutzen / Artikelnummer: 6813
• CB Doppelklappe inklusive Zubehör und 125 mm Stutzen / Artikelnummer: 6816
• CB Doppelklappe inklusive Zubehör und 150 mm Stutzen / Artikelnummer: 6817
