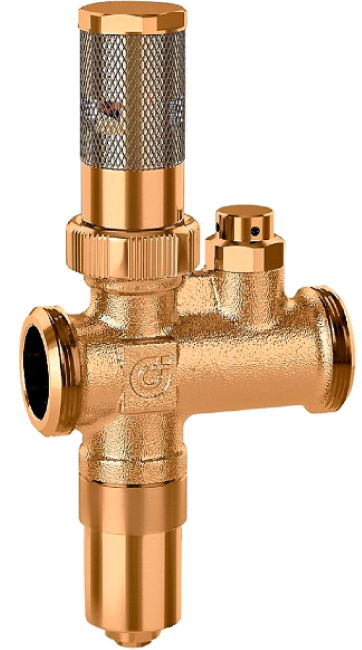

CALEFFI Frostschutzventil Serie 108 mit Außentemperaturfühler

Frostschutzventil von CALEFFI mit Messinggehäuse | mit Umgebungsluftfühler | Zollgröße wählbar

Das Frostschutzventil von Caleffi entleert bei einem Störfall  (z. B. Stromausfall) den Heizkreis Ihres Wärmepumpensystems, wenn die Temperaturen nur noch knapp über 0 °C liegen. So kann garantiert werden, dass die Anlage bei Außerbetriebnahme, bzw. Stromausfall keine Schäden durch Eisbildung in den Leitungen davon trägt.

Das Frostschutzventil öffnet zum Entleeren des Systems, sobald die Temperatur des Mediums eine Temperatur von 3 °C erreicht. Es schließt, sobald die Mediumtemperatur wieder 4 °C erreicht hat. Damit das Ventil einwandfrei arbeiten kann, darf es nach Einbau nicht isoliert werden. Bei Umgebungstemperatur von mehr als 5 °C wird der Eingriff des Frostschutzventils durch den Außenluftfühler gesperrt. Dadurch wird gewährleistet, dass im Sommer während des Kühlbetriebs das Ventil nicht eingreifen kann

Die Frostschutzventile der Serie 108 sind im Freien anzubringen und vor Regen, Schnee und direkter Sonneneinstrahlung zu schützen. Die Armatur darf nur senkrecht und mit dem Abflussweg nach unten installiert werden und es ist ein Bodenabstand von mindestens 15 cm einzuhalten. Empfehlenswert ist die Anbringung der Frostschutzventile an Vor- sowie an Rücklauf des Heizkreises.

Technische Merkmale

► Frostschutzventil mit Umgebungsluftfühler, Messinggehäuse.
► Maximaler Betriebsdruck: 5 bar.
► Betriebstemperaturbereich: 0 – 65 °C.
► Umgebungstemperaturbereich: -30 – 60 °C.
► Öffnungstemperatur: 3 °C
► Schließtemperatur: 4 °C, Freigabe der Frostschutzfunktion bei Außenlufttemperatur weniger als 5 °C
