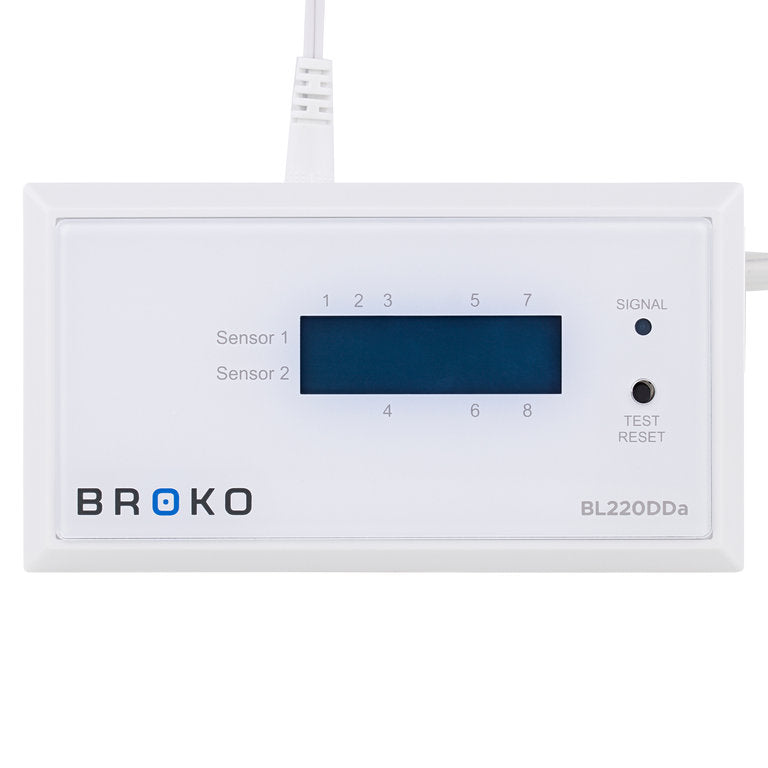

Dieses Gerät ist das neueste Mitglied der Funk-Abluft-Sicherheitsschalter BL220-Familie und dient der Erhöhung der Sicherheit, des Komforts und der Energie-Ersparnis beim gemeinsamen Betrieb einer Entlüftungsanlage wie z.B. einer Dunstabzugshaube, eines Kochfeldabzugs oder Wohnraumlüftungsanlage mit einer offenen Feuerstätte.

Der Funk-Differenzdrucksensor BL220DD bildet gemeinsam mit dem Abluft-Sicherheitsschalter BL220F oder BL220Fi ein Sicherheitssystem zur Überwachung des Differenzdrucks zwischen Aufstellraum der Feuerstätte und dem Verbindungsstück (Schornstein) oder Außenatmosphäre während des gleichzeitigen Betriebes einer Entlüftungsanlage wie z.B. einer Dunstabzugshaube, eines Kochfeldabzugs oder Wohnraumlüftungsanlage mit einer offenen Feuerstätte.Aufgrund eventuell problematischer Wetterbedingungen wird empfohlen zusätzlich einen BL220Temp (Temperatursensor) zu verwenden.

Hier sind die Vorteile der Sicherheitsanlage:

1. Steuersignale werden im Haus per Funk übertragen – die aufwendige Kabelführung zu einzelnen Abluftanlagen (Dunstabzugshaube, Wohnraumlüftungsanlage, Bad-Lüfter usw.) muss nicht installiert
2. Einfache Montage mit geliefertem Montagesatz
3. Der gewünschte Betriebsmodus wird per Kodierschalter im Gerät eingestellt

Die Sicherheitsanlage kann in drei verschiedenen Betriebsmodi installiert und betrieben werden:

Betriebsmodus 1

Überwachung des Differenzdrucks zwischen dem Aufstellraum einer raumluftabhängigen Feuerstätte und deren Verbindungsstück mit einem Grenzwert von -4 Pa im Verbindungsstück (d.h. der Unterdruck im Verbindungsstück gegenüber dem Aufstellraum darf nicht ≤4 Pa sein).

→ DIP-Schalter 5 und 6 auf Position „ON“ (Montage 1)

Betriebsmodus 2 (hier wird eine Windschutzdose benötigt - bitte bei Bestellung vermerken!)

Überwachung des Differenzdrucks zwischen dem Aufstellraum einer raumluftunabhängigen Feuerstätte und der Außenatmosphäre mit einem Grenzwert von -8 Pa im Aufstellraum (d.h. der Unterdruck im Aufstellraum der Feuerstätte gegenüber dem Druck außerhalb des Gebäudes darf nicht ≥8 Pa sein).

→ DIP-Schalter 5 auf Position „ON“ / DIP-Schalter 6 auf Position „OFF“ (Montage 2)

Betriebsmodus 3 (hier wird eine Windschutzdose benötigt - bitte bei Bestellung vermerken!)

Überwachung des Differenzdrucks zwischen dem Aufstellraum einer raumluftabhängigen Feuerstätte und der Außenatmosphäre mit einem Grenzwert von -4 Pa im Aufstellraum (d.h. der Unterdruck im Aufstellraum der Feuerstätte gegenüber dem Druck außerhalb des Gebäudes darf nicht ≥ 4 Pa sein). → DIP-Schalter 5 auf Position „OFF“ / DIP-Schalter 6 auf Position „ON“ (Montage 2)
