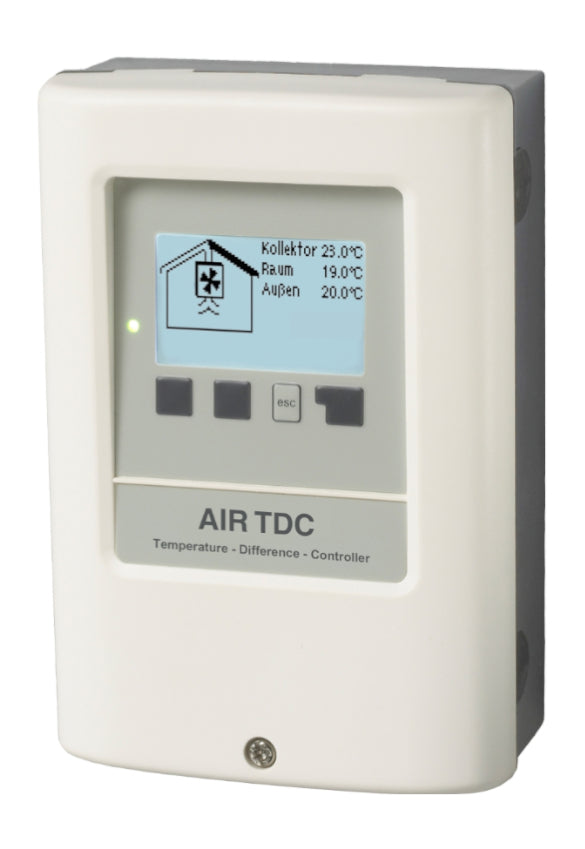

Sorel Solarregler für Luftkollektoren | AIR-TDC | ohne Fühler

Sorel Air-TDC Temperatur Differenz Controller für Luftkollektoren ohne Fühler | 3 Sensoreingängen und mechanischem Relais

Um die einzelnen Komponenten einer thermischen Solaranlage aufeinander abzustimmen, ist eine zentrale Steuerungseinheit nötig. Die Solarregler von SOREL überwachen automatisch die Anlagenwerte und regeln den Solarkreislauf entsprechend den Voreinstellungen. SOREL ist seit 1991 Hersteller von elektronischen Temperaturreglern für die Heizungsindustrie weltweit. SOREL-Regler sind durchweg energieeffizient, zuverlässig und einfach zu bedienen.

Multifunktionsregler AIR-TDC für Warmluftkollektoren

Mit dem AIR-TDC bietet Sorel ein innovatives Regelsystem, speziell für Luftkollektoren mit einer Vielzahl von Einstellmöglichkeiten an. Die im Kollektor erwärmte Luft kann mithilfe eines Ventilators direkt in das Gebäude eingeblasen werden. Dies ist eine einfache und unkomplizierte Variante zum Heizen und Lüften mit der Sonne für die unterschiedlichsten Gebäude (z. B. Ferienhäuser, Wohnhäuser, Hallengebäude).

Und mit der Zeitschaltuhr ist im Sommer sogar eine effektive Nachtkühlung der Räume möglich.

Der Controller verfügt über ein elegantes Gehäuse mit verschiedenen Montagemöglichkeiten. Das kontrastreiche beleuchtete Display mit umfangreichem Volltext- und Grafikmodus visualisiert die Temperaturen sowie die Messdaten in Form von Zahlen und einer kleinen Grafik.

Die selbsterklärende Bedienerführung erfolgt über 4 Eingabetasten als Softkeys, die Inbetriebnahme kann über einen Assistenten erfolgen, der den Bediener durch alle Punkte führt.  Die Steuerung kann an ein Standard-Luftkollektorsystem oder ein Luftkollektorsystem mit einer Lüftungsklappe angepasst werden. Die Menüstruktur ist benutzerfreundlich und bietet eine schnelle Einarbeitung.

Folgende Anschlüsse besitzt der Air-TDC:

• 3 x Sensoreingänge für Pt1000 Temperaturfühler - Messbereich -40 °C bis 300 °C
• 1 x Sensor Eingang für RC 20 Raumcontroller
• 2 x mechanische Relaisausgänge 230 VAC für Ventilator und Lüftungsklappe
• 1 x Ausgang umschaltbar 0... 10V oder PWM zur Drehzahlregelung von ECM Ventilatoren

Hydraulikvarianten des Air-TDC Regler:

Vorteile des AIR-TDC im Überblick:

• 3 Sensoreingänge für PT1000 Temperaturfühler
• 2 Relaisausgänge 230 V
• 1 Ausgang 0..10V oder PWM-Signal für Drehzahlregelung von Ventilatoren
• für 2 Basissysteme sowie Sonderfunktionen
• selbsterklärende Bedienerführung über 4 Eingabetasten
• mehrsprachiges Volltextmenü mit Hilfstexten und Grafikmodus mit Animationen
• kontrastreiches, beleuchtetes Display mit 128 x 64 dots
• Funktionskontrolle und grafische Anlagenauswertung mit Langzeitdatenspeicher für Statistiken zu Wärmemenge und Betriebsstunden
• batteriegepufferte Echtzeituhr (RTC Real Time Clock) mit > 24 h Gangreserve
• Menüsperre gegen unbeabsichtigtes Verstellen aktivierbar
• Lüftungsklappenfunktion + Nachkühlung + Ventilationsschutz
• weißes Gehäuse RAL9003
• Schutzart IP40
• Maße HxBxT: 163x110x51 mm
• Befestigungsmaterial, Ersatzsicherung und Anleitung beiliegend
• Menü in 2 Sprachen vorhanden

Im Lieferumfang enthalten:

• Temperatur-Differenzregler AIR-TDC
• 3 x Schrauben 3,5 x 35 mm zur Wandmontage
• 3 x Dübel 6 mm zur Wandmontage
• 6 x Zugentlastungsschellen mit 12 Schrauben
• 1 x Ersatzsicherung 2AT
• 1 x Montage- und Bedienungsanleitung

✔ deutsche Ingenieurskunst
