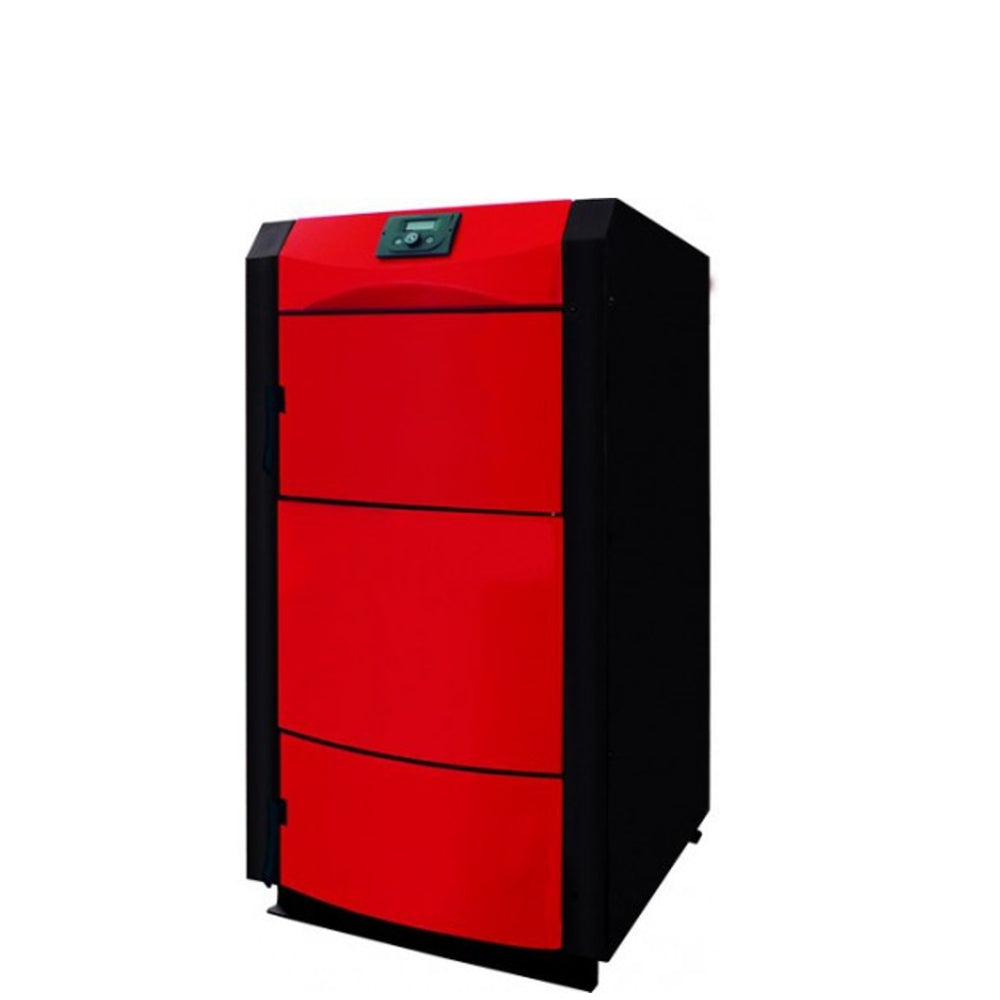

Holzvergaser PID LOGIC 18 kW BImSchV Stufe 2

Der ThermoFlux Holzvergaserkessel PID LOGIC ist ein hocheffizienter Kessel, der im Pyrolyseverfahren in 4 Phasen Holz verbrennt. Der PID Logic ist ausgelegt für eine Fläche von 80 bis 130 m² und ein Puffervolumen von mind. 1000 Liter.

Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, die Brennkammerwände sind 6 mm stark und der Wassermantel 4 mm stark. Die eingebaute hochtemperaturbeständige Keramik sorgt für den gleichmäßigen Wärmeaustausch zum Wassermantel und schützt die Stahlwände vor höherer Temperatur bis 1200 °C.

Pyrolyse Verfahren: Das Holz in der Füllkammer wird bei 580 °C zu Holzgas (reich an Kohlenstoffverbindungen). In einer Kombination mit der Primärluft entwickelt sich ein Brennstoff-Luftgemisch, das durch die Düse in die Brennkammer gerichtet wird. In der Düse wird die Mischung mit Sekundärluft bereichert und entzündet sich selbst, damit das Gasgemisch in der Brennkammer die Temperatur 1200 °C erreicht. Bevor die Abgase den Kessel verlassen, strömen sie durch eine Rauchgasleitung, wo sie zzl. Wärme austauschen und sich bis auf eine Temperatur von 150° C abkühlen. Durch das Pyrolyseverfahren wird eine vollständige Holzverbrennung mit geringer Aschenbildung erreicht.

Pyrolysephasen:

• Phase 1: Trocknung und Entgasung des Holzes bei 580 °C
• Phase 2: Mischung von Holzgas und Sekundärluft in der Brennerdüse
• Phase 3: Holzgasverbrennung in der Vergaserkammer bei 1200 °C
• Phase 4: Abgasumleitung über eine Rauchgasleitung für zzl. Wärmeaustausch, durch geringe Abgastemperatur 150 °C

Dank der Pyrolyse erreicht der Kessel eine Effektivität von über 90 %. Der Wassermantel umfasst vollständig die Brennkammer für eine äußerst effiziente Wärmeausnutzung. Der Heizkessel ist von der Außenumgebung durch eine hochtemperaturbeständige 50 mm dicke Dämmschicht aus Mineralwolle isoliert. Der Kessel PID-Logic verfügt über intuitive Regelung, kontrollierbare Leistung und sichere Schutzsysteme. Der eingebaute PID Controller mit einem Mikroprozessor kontrolliert und regelt den Brennprozess für Erreichung von einem optimalen, sparsamen und umweltfreundlichen Arbeitsmodus. Der Controller regelt Umwälzpumpe des Heizungssystems und der Warmwasserinstallation. Er hat zwei Hauptarbeitsfunktionen. Bei der Aktivierung der Funktion Z-PID (Werkseinstellung) stellt der Controller die Gebläseleistung, abhängig von der gegenwärtigen Temperatur des Kessels und des Abgases bezüglich der eingestellten maximalen Kesseltemperatur, ein. Bei Deaktivierung des Modus Z-PID schaltet der Kontroller den Ventilator ein oder aus, abhängig von der Kesseltemperatur und der eingestellten maximalen Kesseltemperatur, mit eingebauten Anschlüssen für Umlaufpumpen und Warmwasserfühler.

Der Kessel verfügt über 3 unabhängige Sicherheitssysteme gegen Überhitzung.

• 1. Bei Temperaturerreichung von 95°? Schaltet die Regelung den Ventilator aus und signalisiert dies mit einem akustischen Signal.
• 2. Unabhängiger STB Thermostat schaltet den Ventilator bei der Temperaturerreichung von 95 °C aus.
• 3. Am Sicherheitswärmetauscher, integriert im oberen Teil des Kessels, wird die thermische Ablaufsicherung eingebunden.

Der Heizkessel darf nur mit naturbelassenen und unbehandelten Holz befeuert werden. Die Holzscheite dürfen eine Länge bis 330 mm (Modell PID-18) und eine Länge bis 500 mm (Modelle PID-25 und PID-40) haben. Es dürfen auch gepresste Brennstoffe und Briketts benutzt werden. Die Brennstofffeuchte darf nicht höher als 20 % sein. Für eine hochwertige Ausnutzung des Holzkaloriengehalts ist empfohlen ein 1,5-2 Jahre lang getrocknetes Holz zu benutzen. Eine zu hohe Holzfeuchtigkeit senkt den Kaloriengehalt des Holzes und folglich die Kesselleistung.
