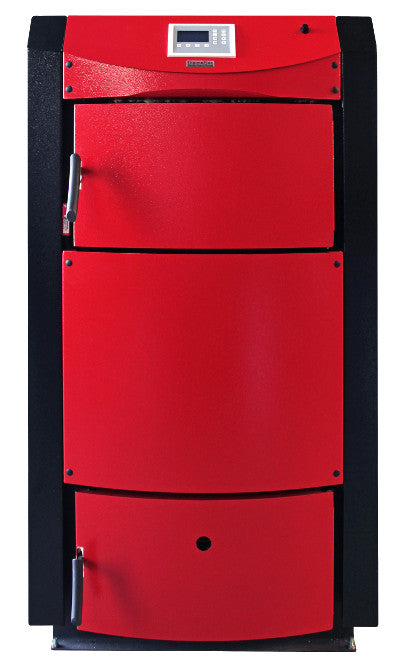

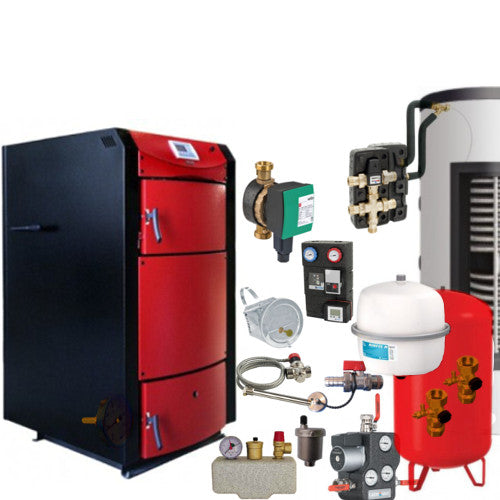

Holzvergaser PID LOGIC Lambda 25 kW ✔ Komplettset 5

Holzvergaser PID Logic LAMBDA

Heizungs-Set Hygienespeicherpaket Bestandteile:

• 1x PID Logic Lambda 25

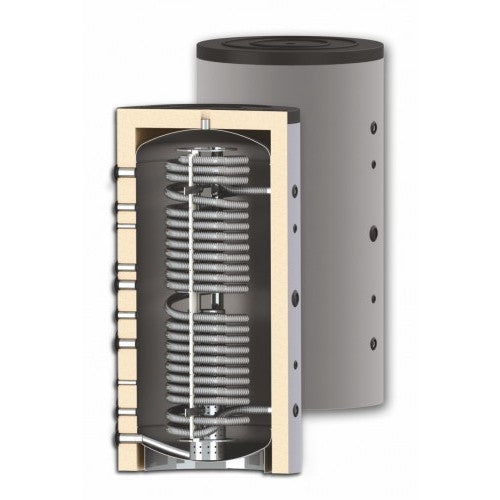

• 1x Hygienespeicher optional mit Wärmetauscher
• 1x Pufferspeicher optional mit Wärmetauscher
• 2x PufferanschlussSet

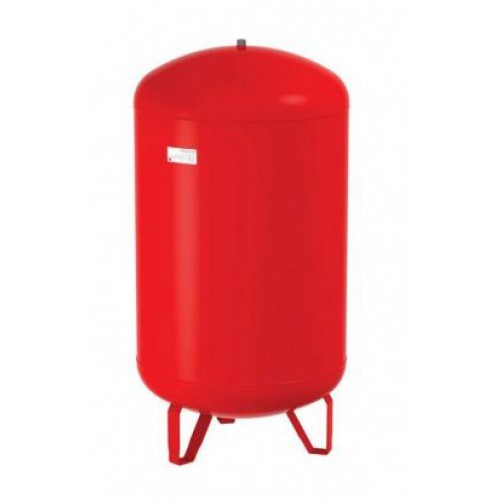

• 1x Ausdehnungsgefäß mit passendem Kappenventil

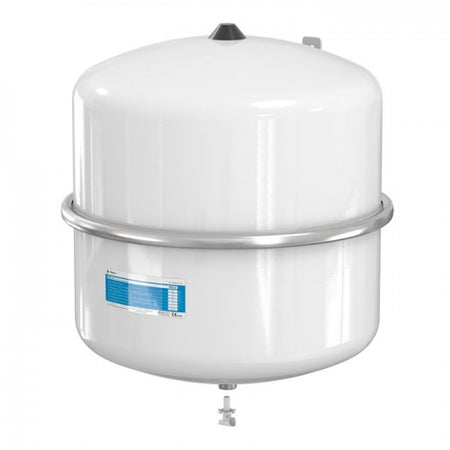

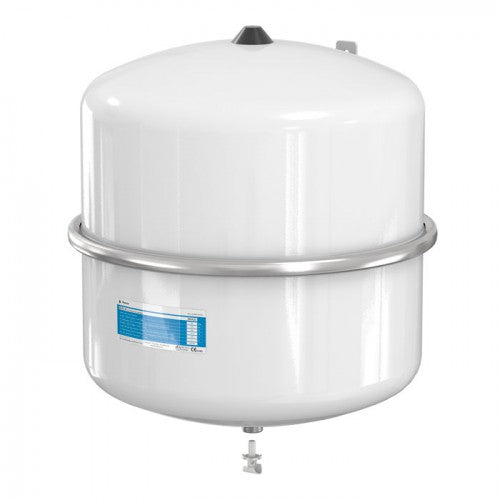

• 1x Trinkwasserausdehnungsgefäß mit passendem Kappenventil
• 6x Speicherthermometer mit Tauchhülse

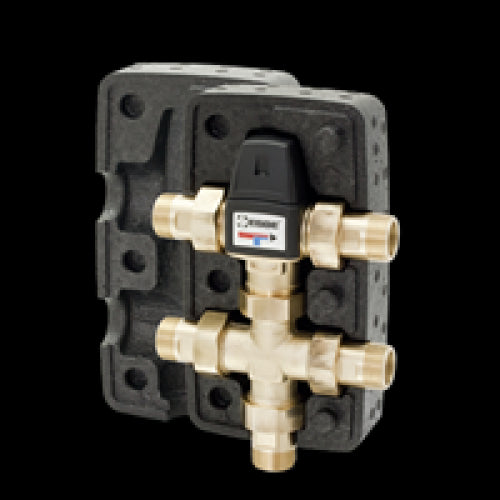

• 1x Zirkulationsset 35-60 °C mit Lanzenventilanschlussset für verbrühsichere Warmwasserversorgung komplett isoliert

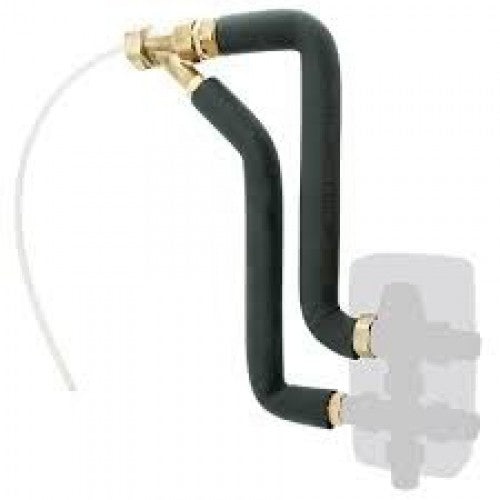

• 1x Lanzenventil für ESBE Zirkulationsset VTR 322 (optional)

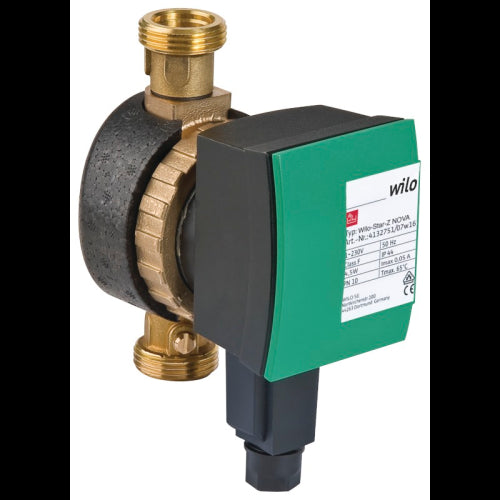

• 1x Trinkwasserpumpe WILO Star Z Klasse 'A' Energiesparpumpe

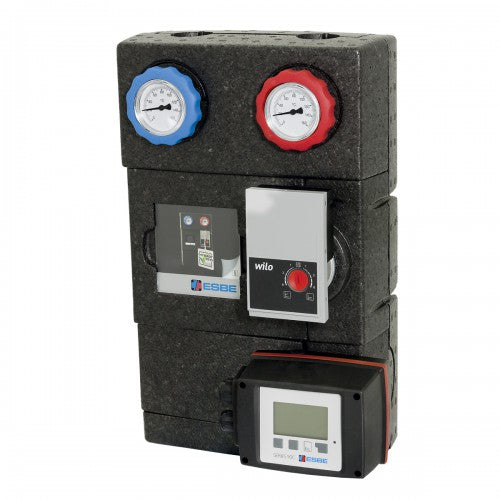

• 1x Heizkreispumpengruppe ESBE GRC211 mit witterungsgeführter Regelung

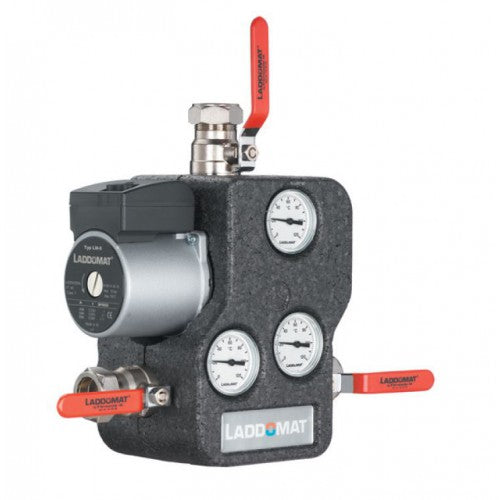

• 1x Rücklaufanhebegruppe mit 72 °C Thermoelement und Klasse 'A' Energiesparpumpe

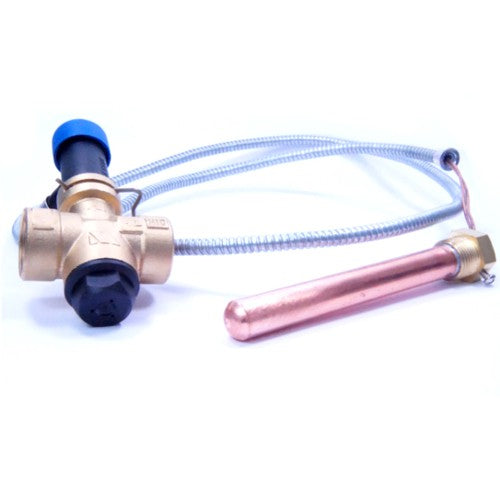

• 1x Thermische Ablaufsicherung

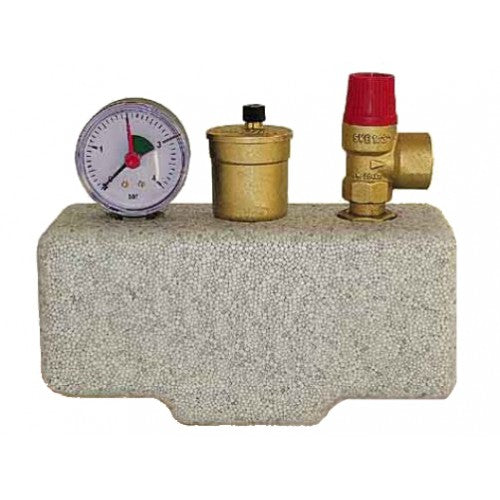

• 1x Kessel Sicherheitsgruppe

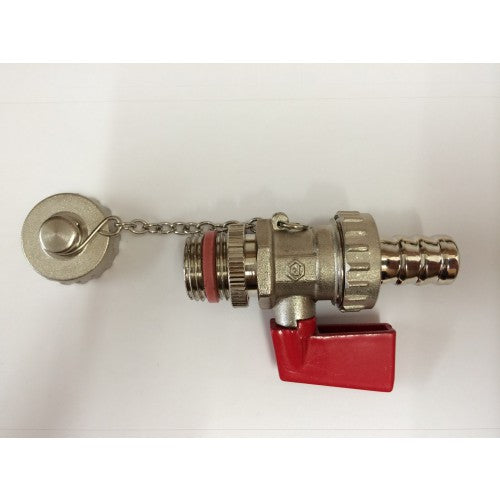

• 3x KFE Kugelhanh PN 16, 1/2'

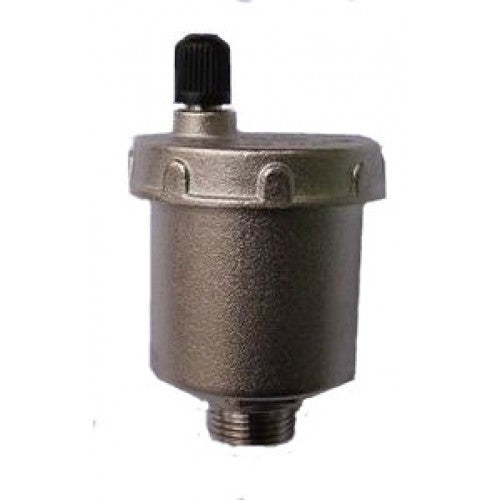

• 2x Schnellentlüfter 1/2 AG 10 bar seitliche Entlüftung

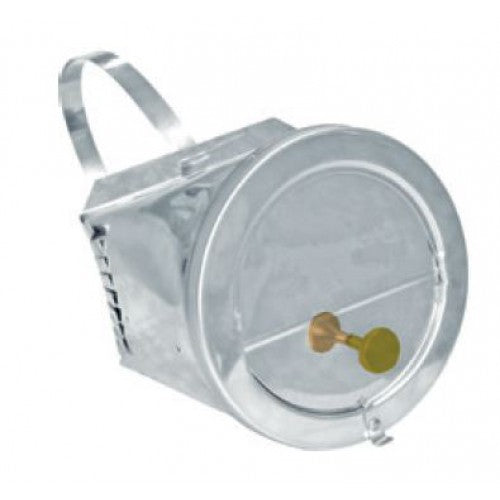

• 1x Zugbegrenzer

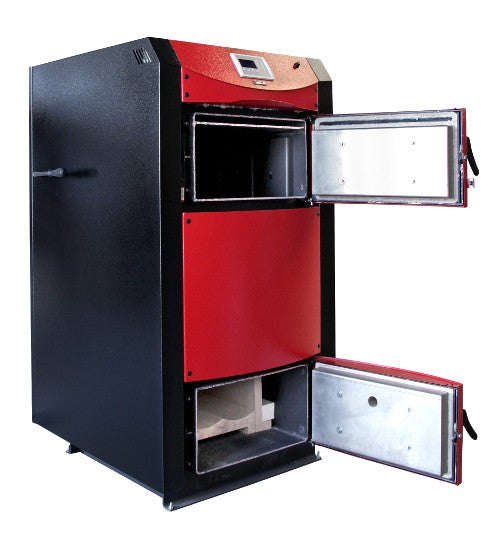

Der Heizkessel PID Logic Lambda ist für feste Brennstoffe – Holz oder Holzbriketts Klasse B, auf Basis der Pyrolyse von Holzgas durch ein Gebläse, entwickelt. Der Kesselkörper ist mit geschweißten Stahlblechen aufgebaut. Der Kessel besteht aus der Brenkammer, die am unteren Teil mit keramischer Düse mit Längsöffnung ausgerüstet ist. Durch diese Düse durchströmen die gebildeten Holzgase. Unter dieser Kammer befindet sich die Brennkammer für die Brennung der Holzgase, verkleidet mit keramischen Elementen, die den Kessel bei der Verbrennung schützen. Am oberen Teil des Kessels befindet sich die Fülltür der oberen Kammer für Holz und am unteren Teil befindet sich die Tür der Brennkammer. Ein Sensor „offene Tür“ reagiert beim Öffnen der oberen Tür und schaltet den Saugventilator auf volle Leistung an. Dieser Ventilator saugt die Abgase aus der Brennkammer, die Abgase werden durch eine Öffnung an dem hinteren oberen Teil der Brennkammer zu dem Schornstein geleitet. Die Funktion „offene Tür“ ist den Heizraum vor dem Verrauchen zu schützen. Der Kesselkörper ist durch Mineralwolle isoliert, die sich unter der Kesselverkleidung befindet. Die integrierte MCU – Steuerung regelt den Verbrennungsvorgang.

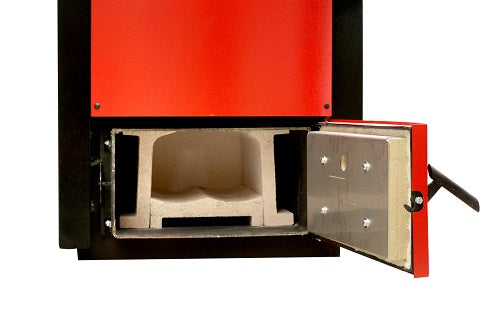

Der Kesselkörper ist aus hochwertigem Kesselstahl gebaut, 6 mm stark für die Brennkammer und 4 mm stark für den Wassermantel. Die eingebaute hochtemperaturbeständige Keramik hilft für den gleichmäßigen Wärmeaustausch zu dem Wassermantel und schützt die Stahlwände.

  1. Digitale Steuerung
  2. Verkleidung
  3. Hochleistungsdämmung
  4. Sicherheitswärmetauscher
  5. Wassergeführter Mantel
  6. Brennstofffüllkammer
  7. Pyrolyse-Brennkammer
  8. Reinigungssystem
  9. Heißwasserauslass
10. Abgasfühler

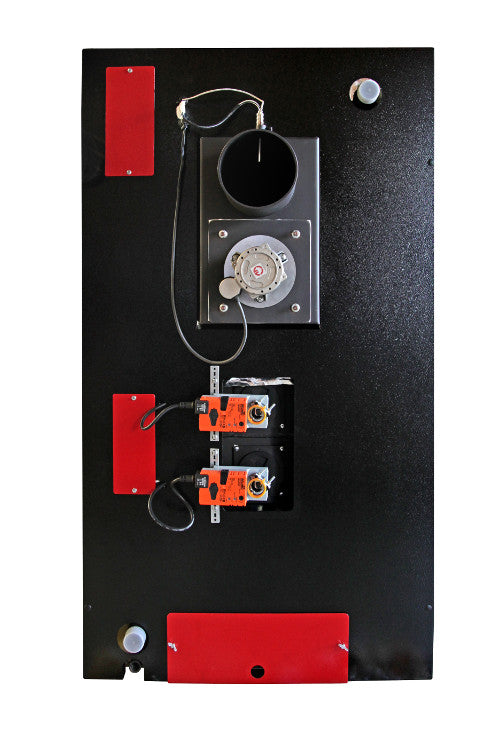

11. Lambdasonde
12. Abgasanschluss
13. Rauchzugventilator
14. Primärluftklappe mit Antrieb
15. Senkundärluftklappe mit Antrieb
16. Kaltwassereinlass

Der Kessel PID Logic Lambda verfügt über einen hochtechnologischen und zuverlässigen Kontroller, mit Möglichkeit für Steuerung von komplexen Heizungsinstallationen. Der Kontroller steuert den Brennvorgang mittels ständigen Monitoring, dem Werten von Sauerstoff in der Abgase, die Temperatur der Abgase und die Kesseltemperatur. In Abhängigkeit von diesen Anzeigen wird die vorgeschobene Luft in der primären und in der sekundären Brennkammer reguliert. Der Kontroller kann verschiedene Heizungskreise steuern, als Basis sind in der Logik des Kontrollers 3 Typen Heizungsanlagen gesetzt. Dank der integrierten Lambdasonde im Kessel ist der Brennvorgang optimiert bis eine Stufe, sodass die Effektivität des Kessels über 92 % kommt, und die Emissionen von Abgase den strengsten europäischen Standards entspricht.
